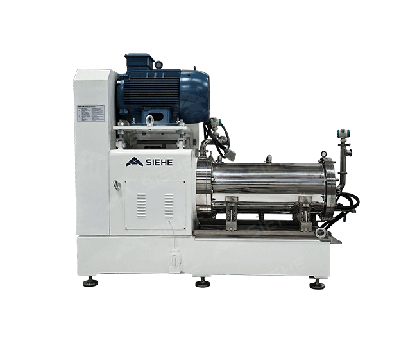

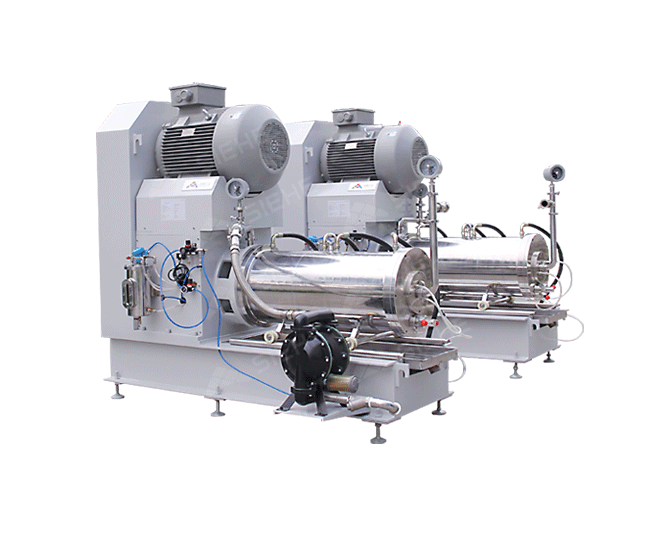

Дисковая горизонтальная бисерная мельница серии SWS

Тонкость помола: до 10 мкм
Объём помольной камеры: от 20 до 300 литров
Максимальная вязкость: до 20 000 мПа*с
Мощность двигателя: от 18,5 до 110 кВт (в зависимости от модели)

Производитель SIEHE

Описание

Характеристики

Вопрос-ответ

Описание

Горизонтальная бисерная мельница дискового типа представляет собой закрытую машину непрерывного действия для измельчения жидких материалов. Это одна из самых популярных на рынке машин мокрого измельчения, отличающаяся хорошими эксплуатационными характеристиками и отработанной конструкцией. Она характеризуется простотой эксплуатации, высокой надёжностью и полным набором типоразмеров. Её уплотнительная конструкция использует двустороннее торцевое уплотнение с системой самосмазывания, уплотнительная жидкость опциональна, что обеспечивает большую надёжность и долговечность. Машина также оснащена мониторингом и защитой по температуре и давлению для обеспечения качества готового продукта. Использование циркониевого бисера, стабилизированного церием (содержание диоксида циркония 80 %), подходит для измельчения паст с требованиями к тонкости 10–20 мкм. Широко применяется в производстве покрытий, красок, чернил, пестицидов и в других отраслях.

Назначение прибора

Горизонтальная бисерная мельница дискового типа предназначена для сверхтонкого измельчения и диспергирования твёрдых частиц до микронного уровня. Используется для работы с:

Высококачественными лакокрасочными материалами (автоэмали, промышленные покрытия)
Печатными красками (флексо, глубокая печать, УФ-чернила)
Струйными чернилами (в том числе для промышленной печати)
Пигментными дисперсиями и концентратами
Наноматериалами и нанодисперсиями
Агрохимическими препаратами (СЗР)
Фармацевтическими суспензиями
Электронными пастами и функциональными материалами

Технические характеристики

Модель	Объем полости (л)	Мощность (кВт)	Частота вращения шпинделя (об/мин)	Шлифовальная среда (мм)	Производительность (л/ч)	Расход охлаждающей воды (л/ч)
SWS-20	20	18.5	1030	1.6-2.2	120-500	800-1500
SWS-30	30	22	1030	1.6-2.2	150-600	800-1500
SWS-50	50	30	830	1.6-2.2	300-1000	1500-2500
SWS-100	100	55	568	1.6-2.2	500-2000	2000-4000
SWS-300	300	110	468	1.6-2.2	1000-4000	2000-6000

Вопрос-Ответ

Чем горизонтальная бисерная мельница отличается от корзиночной?

В корзиночной мельнице корзина с бисером погружается в ёмкость с продуктом, а помол происходит порционно. В горизонтальной бисерной мельнице продукт непрерывно прокачивается через закрытую помольную камеру, что обеспечивает более тонкий помол, высокую производительность и стабильное качество при непрерывной работе.

Что означает «дисковый тип»?

Это означает, что на рабочем валу внутри камеры закреплены измельчающие диски, которые приводят в движение бисер. Дисковая конструкция обеспечивает равномерное распределение энергии по всему объёму камеры. Существуют также штифтовые и кольцевые типы мельниц с иной геометрией рабочих органов.

Какую тонкость помола можно достичь?

Горизонтальная дисковая мельница обеспечивает тонкость помола до 10-20 мкм и мельче, при использовании мелкого бисера (0,3–0,5 мм) и многократной циркуляции продукта.

Какой бисер использовать?

Тип бисера подбирается под задачу: циркониевый (иттрий-стабилизированный — для сверхтонкого помола и максимальной эффективности), керамический (оксид алюминия), стеклянный (для менее ответственных задач). Чем мельче бисер, тем тоньше помол, но тем важнее эффективность системы сепарации.

Зачем нужна охлаждающая рубашка?

При интенсивном измельчении выделяется значительное количество тепла. Охлаждающая рубашка отводит его, предотвращая перегрев продукта. Это критично при работе с термочувствительными материалами, летучими растворителями и составами, чувствительными к изменению вязкости.

Можно ли работать с растворителями и ЛВЖ?

Да, при заказе взрывозащищённого исполнения (ATEX) с искробезопасными двигателями, заземлением и специальными компонентами для безопасной работы с легковоспламеняющимися жидкостями.

В каком режиме работает мельница — периодическом или непрерывном?

Горизонтальная бисерная мельница может работать как в циркуляционном режиме (продукт многократно проходит через камеру до достижения нужной дисперсности), так и в проходном режиме (однократный проход). Выбор режима зависит от требуемой тонкости помола и типа материала.

Как подобрать нужную модель?

Модель подбирается исходя из требуемой производительности (л/ч), тонкости помола и характеристик материала.

Какое обслуживание требуется?

Основное обслуживание: очистка помольной камеры и дисков, контроль износа сепаратора и рабочих органов, проверка уплотнений и подшипников, контроль системы охлаждения, своевременная замена изношенного бисера. Регламентное ТО — раз в 6–12 месяцев в зависимости от интенсивности эксплуатации.

Какая гарантия на оборудование?

Стандартная гарантия производителя — 12 месяцев с момента ввода в эксплуатацию. Условия гарантии и сервисного обслуживания уточняйте у поставщика.
