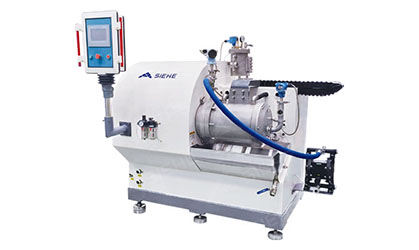

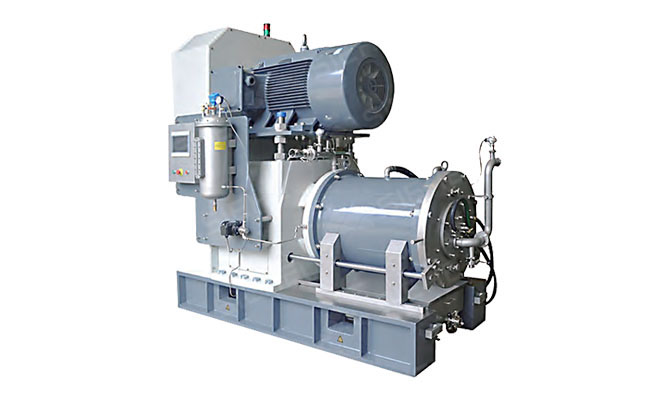

Нанобисерная мельница турбинного типа серии SWZT
- Полностью керамическая конструкция — отсутствие металлического загрязнения продукта
- Тонкость помола: до 5 мкм, для ряда материалов — субмикронный и нанометровый уровень
- Производительность: 10–4000 л/ч (объём камеры от 0,5 до 150 л)
- Максимальная вязкость: до 50 000 сП
- Камера из карбида кремния — высокая износостойкость и эффективное охлаждение
Производитель SIEHE
Описание
Турбинная наногоризонтальная бисерная мельница — это установка непрерывного действия для тонкого измельчения жидких материалов. Ключевая особенность прибора — полностью керамическая конструкция внутренних компонентов, которая полностью исключает металлическое загрязнение продукта. Благодаря этому мельница идеально подходит для обработки чувствительных к металлу суспензий: катодных материалов литий-железо-фосфатных аккумуляторов, нанокремния, углеродных нанотрубок, нанокарбоната кальция и других материалов.
Диспергирующее устройство может быть турбинного, крыльчаткового или штифтового типа. Оптимальная траектория движения мелющих тел значительно повышает эффективность помола. Отношение длины к диаметру помольной камеры тщательно рассчитано, что обеспечивает рациональное распределение энергии и низкое энергопотребление.
Материалом помольной камеры служит карбид кремния, который обеспечивает высокую износостойкость и эффективное охлаждение. В качестве мелющих тел применяется иттрий-стабилизированный циркониевый бисер (содержание циркония 95%) диаметром 0,2–1,2 мм.
Мельница отличается превосходной тонкостью помола — обычно материал измельчается до уровня менее 5 мкм, а некоторые составы достигают субмикронного и нанометрового уровня. Уплотнение вала выполнено по немецкой технологии двойного торцевого механического уплотнения с системой самосмазки и перфторированными кольцами, устойчивыми к множеству растворителей, что обеспечивает высокую надёжность и долговечность.
Назначение прибора
Турбинная наногоризонтальная бисерная мельница предназначена для сверхтонкого измельчения жидких суспензий вязкостью до 50 000 сП с высокими требованиями к дисперсности и полным отсутствием металлического загрязнения. Используется для работы с:
- Катодными материалами литий-ионных аккумуляторов (литий-железо-фосфат, LFP)
- Углеродными нанотрубками и графеном
- Нанокремнием и наноматериалами
- Нанокарбонатом кальция
- Электронными пастами и суспензиями
- Керамическими пастами
- Фармацевтическими и пищевыми продуктами
Ключевые особенности
- Отсутствие металлического загрязнения — помольная камера из карбида кремния, ротор и статор из карбида кремния/оксида циркония, сетка из оксида циркония; все внутренние компоненты керамические
- Сверхтонкий помол до наноуровня — зазор сепарирующей сетки 0,1 / 0,3 / 0,5 мм; при загрузке мелкого циркониевого бисера (φ 0,3–1,6 мм) достигается субмикронная и нанометровая дисперсность
- Оптимальная траектория мелющих тел — турбинные, крыльчатковые или штифтовые роторы обеспечивают наилучший путь движения бисера и высокую эффективность помола
- Низкое энергопотребление — тщательно рассчитанное отношение длины к диаметру камеры и рациональное распределение энергии
- Эффективное охлаждение — карбид кремния обладает чрезвычайно высокой эффективностью теплообмена и быстро отводит тепло
- Немецкая технология уплотнения — двойное торцевое механическое уплотнение с системой самосмазки, перфторированные кольца, устойчивые к множеству растворителей
- Система безопасного мониторинга — контроль температуры воды и материала, давления материала, воды и воздуха в реальном времени
- Полный модельный ряд — от 0,5 до 300 л; возможно взрывозащищённое исполнение
Технические характеристики
| Модель | Объём, л | Мощность, кВт | Окружная скорость, м/с | Производительность, л/ч | Расход охлаждающей воды, л/ч |
| SWZT-0.5 | 0,5 | 4–5,5 | 14 | 2–5 | 300–800 |
| SWZT-5 | 5 | 11–18,5 | 14 | 30–100 | 1000–2000 |
| SWZT-15 | 15 | 15–22 | 14 | 60–300 | 1500–2500 |
| SWZT-25 | 25 | 37–45 | 14 | 100–500 | 1500–2500 |
| SWZT-60 | 60 | 75–90 | 14 | 200–1000 | 2000–3000 |
| SWZT-90 | 90 | 110–160 | 12 | 300–1500 | 3000–5000 |
| SWZT-150 | 150 | 160–250 | 12 | 500–2000 | 5000–8000 |
- Тонкость помола: до 5 мкм
- Большая пропускная способность — оптимизирована для высокопроизводительного циркуляционного помола
- Работа со сверхмелким бисером — от 0,5 мм
- Объём помольной камеры: от 2 до 300 литров
- Мощность двигателя: от 3 до 110 кВт (в зависимости от модели)
- Для продуктов вязкостью до 30000 мПа*с
