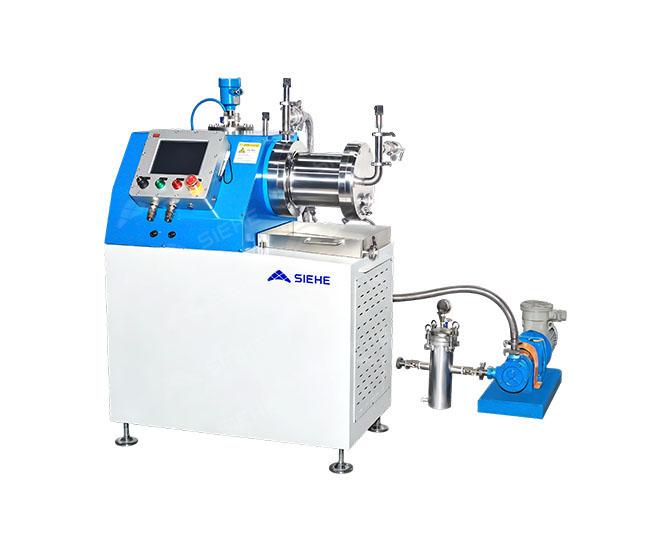

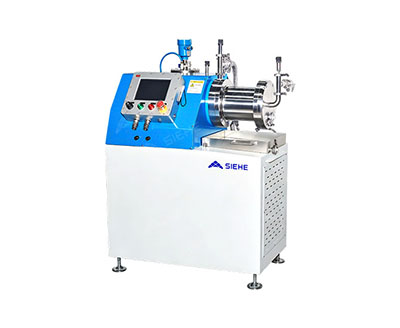

Горизонтальная бисерная мельница со сверхтонким стержневым штифтом серии SWZP
- Тонкость помола: до 5 мкм, при использовании мелкого бисера — субмикронный и нанометровый уровень
- Производительность: 10–4000 л/ч
- Максимальная вязкость: до 50 000 сП
- Штифтовые роторы для интенсивного хаотичного соударения бисера
- Мощность двигателя: от 5,5 до 160 кВт (объём камеры от 1,5 до 300 л)
Производитель SIEHE
Описание
Сверхтонкая штифтовая горизонтальная бисерная мельница — это установка непрерывного действия для тонкого измельчения жидких материалов. Помольная камера выполнена с малым отношением длины к диаметру и высокой плотностью энергии, что обеспечивает высокую эффективность измельчения.
Ключевая особенность конструкции — штифтовые (пальчиковые) роторы, которые заставляют мелющий бисер совершать интенсивные хаотичные соударения. Это значительно повышает эффективность помола и делает мельницу пригодной для обработки высоковязких суспензий. В качестве мелющих тел используется иттрий-стабилизированный циркониевый бисер (содержание циркония ≥ 95%) диаметром 0,3–2,0 мм.
Мельница оснащена системой разгрузки с внешним приводом сетчатого сепаратора, обеспечивающей большую площадь фильтрации и беспрепятственный выход продукта. Уплотнение вала выполнено по немецкой технологии двойного торцевого механического уплотнения с системой самосмазки и перфторированными уплотнительными кольцами, устойчивыми к множеству растворителей.
Корпус и рабочие органы изготовлены из высокоизносостойкой легированной стали, что гарантирует длительный срок службы. Сегментная двойная спиральная охлаждающая рубашка обеспечивает эффективный теплообмен, что критично для получения стабильной тонкости помола и сохранения качества готового продукта. Мельница широко применяется в производстве чернил, пигментных паст, автоэмалей и электронных суспензий.
Назначение
Сверхтонкая штифтовая горизонтальная бисерная мельница предназначена для тонкого и сверхтонкого измельчения жидких и пастообразных материалов вязкостью до 50 000 сП с высокими требованиями к дисперсности. Используется для работы с:
- Чернилами на водной и органической основе (цифровая печать, офсетная печать)
- Пигментными пастами и концентратами
- Автомобильными красками и эмалями
- Электронными суспензиями и пастами
- Керамическими пастами и шликерами
- Материалами на основе технического углерода (сажи)
- Акварельными и художественными пигментами
Технические характеристики
| Модель | Объём, л | Мощность, кВт | Скорость вала, об/мин | Производительность, л/ч | Расход охлаждающей воды, л/ч |
| SWZP-1.5 | 1,5 | 5,5 | 2000 | 10–50 | 800–1200 |
| SWZP-5 | 5 | 11 | 1600 | 50–150 | 1000–2000 |
| SWZP-20 | 20 | 22 | 1000 | 100–300 | 1500–2500 |
| SWZP-30 | 30 | 37 | 780 | 150–500 | 1500–2500 |
| SWZP-50 | 50 | 55 | 700 | 300–1000 | 2000–3000 |
| SWZP-100 | 100 | 90 | 550 | 500–2000 | 2000–5000 |
| SWZP-300 | 300 | 160 | 360 | 1000–4000 | 3000–8000 |
Общие параметры:
| Параметр | Значение |
| Максимальная вязкость материала | ≤ 50 000 сП |
| Производительность (зависит от модели) | 10–4000 л/ч |
| Диаметр циркониевого бисера | φ 0,3–2,0 мм (содержание циркония ≥ 95%) |
| Зазор сепарирующей сетки | 0,1 / 0,3 / 0,5 мм |
| Тонкость помола | до 5 мкм, до субмикронного/наноуровня |
| Материал ротора | легированная сталь / оксид циркония / карбид вольфрама |
| Тип уплотнения | двойное торцевое механическое (немецкая технология) |
| Исполнение | стандартное / взрывозащищённое (опция) |
