Генератор гармоник HIRO

  • Энергия накачки: 20 - 1000 мкДж
  • Доступные длины волн: 515, 343, 257 нм
  • Длительность выходного импульса: 0.7 - 1.2 от длительности импульса накачки
  • Гибкий и настраиваемый, несколько выходов одновременно

Производитель Light Conversion

Узнайте цену
Основные параметры
  • Энергия накачки:
    20 - 1000 мкДж
  • Доступные длины волн:
    515, 343, 257 нм
  • Длительность выходного импульса:
    0.7 - 1.2  от длительности импульса накачки
  • Гибкий и настраиваемый, несколько выходов одновременно

Описание

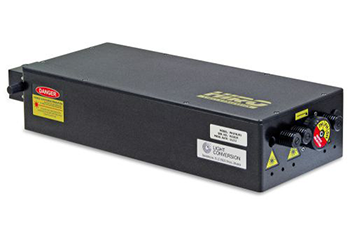

“HIRO" представляет собой генератор гармоник для лазера PHAROS, обеспечивающий преобразование выходного излучения в 515 нм, 343 нм и 258 нм.
Небольшие размеры - 155 x 325 мм и множество разнообразных методов фиксации HIRO удовлетворят потребности любых пользователей. В зависимости от модели HIRO может обеспечивать преобразование входного излучения во вторую и четвертую или вторую, третью и четвертую гармоники. Необходимая гармоника выбирается с помощью вращения ручки - изменение гармоники никогда не займет больше нескольких секунд. Благодаря уникальной схеме и конструкции, HIRO  является наиболее удобным в настройке и обновляемым генератором гармоник среди представленных на рынке. Он может быть легко изменен для получения на выходе континуумного белого света; доступны варианты расщепления / расширения / фокусировки луча, интегрированые в одном корпусе, разделение пучка для одновременной доступности излучения всех трех гармоник. HIRO полностью автономен и не требует электропитания!

Отличительные особенности

  • Высокая эффективность преобразования во вторую, третью и четвертую гармоники
  • Легкое переключение между активными гармониками
  • Компактность
  • Интегрированное разделение гармоник
  • Гибкость в фиксации и легкое перестроение конструкции для включения дополнительных опций, таких как разделение гармоник, генератор континуума и возможности расширения или фокусировки пучка

Принцип работы "HIRO" основан на коллинеарной генерации высших гармоник лазерного излучения в нелинейных кристаллах с угловым согласованием фаз. Оптическая схема "HIRO" также включает в себя оптику уменьшения размеров и коллимации пучка для обеспечения высокой эффективности преобразования в гармоники. Через выходные порты доступно излучение только одной гармоники, которое отделено от других с помощью дихроичных зеркал. Также через выходные порты можно получить и остаточное излучение. Гибкая оптическая схема может быть легко изменена для удовлетворения любых предъявляемых к системе требований.

Технические характеристики

Модели генераторов гармоник HIRO:

Модель Генерируемая гармоника Выходная длина волны
PH1F1 2-ая 515 нм
PH1F2 2-ая, 4-ая 515 нм, 258 нм
PH1F3 2-ая, 3-я 515 нм, 343 нм
PH1F4 2-ая, 3-я, 4-ая 515 нм, 343 нм, 258 нм
PH_W1 2-ая, 3-я, 4-ая, КБС Любая комбинация + континуум белого света

Вывод остаточного излучения на основной длине волны доступен по запросу.

Характеристики:

Гармоника Эффективность преобразования Выходная поляризация
PH1F1, PH1F2 PH1F3, PH1F4
2-ая > 50% > 50%1) H (V2))
3-я — > 25% V (H2))
4-ая > 10% > 10%1), 3) V (H2))

1) Когда не используется 3-я гармоника
2) Опция (в зависимости от запроса)
3) Макс. 1 Вт

Генератор FLINT также может быть оснащен преобразователем HIRO для гармоник на 517 нм, 345 нм и 258 нм с эффективностью преобразования 35%, 5% и 1% соответственно.

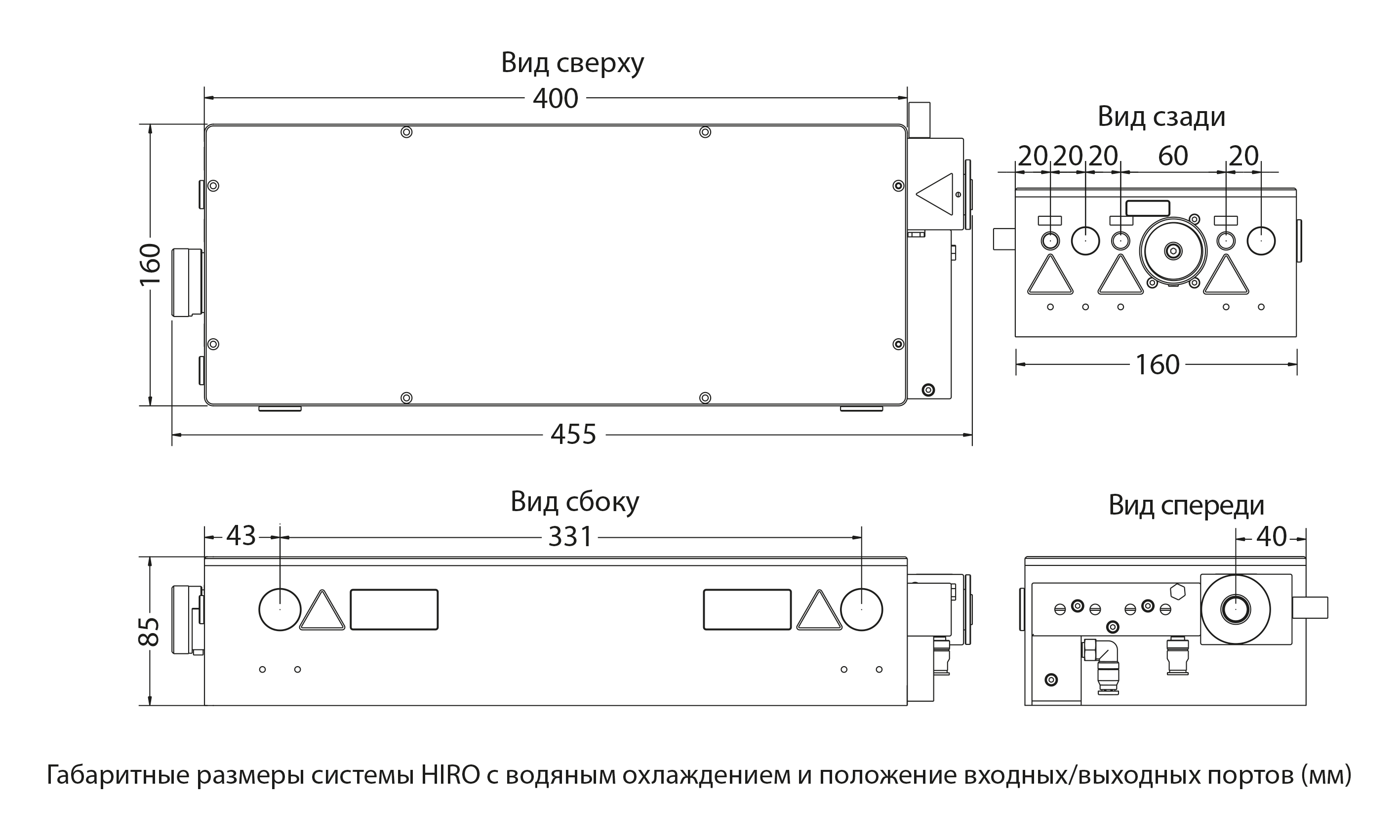

Габаритные размеры (для всех моделей):

Общие размеры 160 × 455 × 85 мм
Рекомендуемая площадь для крепления 255 × 425 мм
Управление лучом/ перехват 55 × 150 × 75 мм
