Система сжатия полосы излучения второй гармоники SHBC

  • Энергия накачки: Pharos, 1030 нм, 70 - 120 см-1
  • Доступные длины волн: 515 нм
  • Длительность выходного импульса: 1 – 5 пс
  • Эффективный компрессор импульсов (сжатие пс импульсов до 10 см-1)

Производитель Light Conversion

Основные параметры
  • Энергия накачки:
    Pharos, 1030 нм, 70 - 120 см-1
  • Доступные длины волн:
    515 нм
  • Длительность выходного импульса:
    1 – 5 пс
  • Эффективный компрессор импульсов (сжатие пс импульсов до 10 см-1)

Описание

Система SHBC предназначена для формирования излучения с узкой спектральной полосой при накачке широкополосными пикосекундными импульсами высокой частоты следования. Платформа SHBC используется для создания совместно с лазерной системой Pharos гибкой системы с фиксированной длиной волны или перестраиваемой узкой полосой пикосекундных импульсов в сочетании с перестраиваемой длиной волны широкополосных фемтосекундных импульсов. Эта особенность используется в спектроскопии (например, в для генерации суммарной частоты) для смешения импульсов с широкой и узкой полосами излучения.

Отличительные особенности

Принцип работы SHBC основан на генерации суммарной частоты двух обратно чирпированных широкополосных импульсов. SHBC включает в себя два компрессора,  которые производят два обратно чирпированных импульса, неколлинеарно смешивающихся в ВВО кристалле. Такая система позволяет проводить эффективную генерацию второй гармоники, тем самым обеспечивая импульсы выходного излучения высокой энергией.

Отличительные особенности:

  • Высокая эффективность преобразования второй гармоники до узкой линии
  • Малая занимаемая площадь



Технические характеристики

Источник накачки PHAROS, 1030 нм, 70-120 см-1
Выходная длина волны 515 нм
Эффективность преобразования > 30%

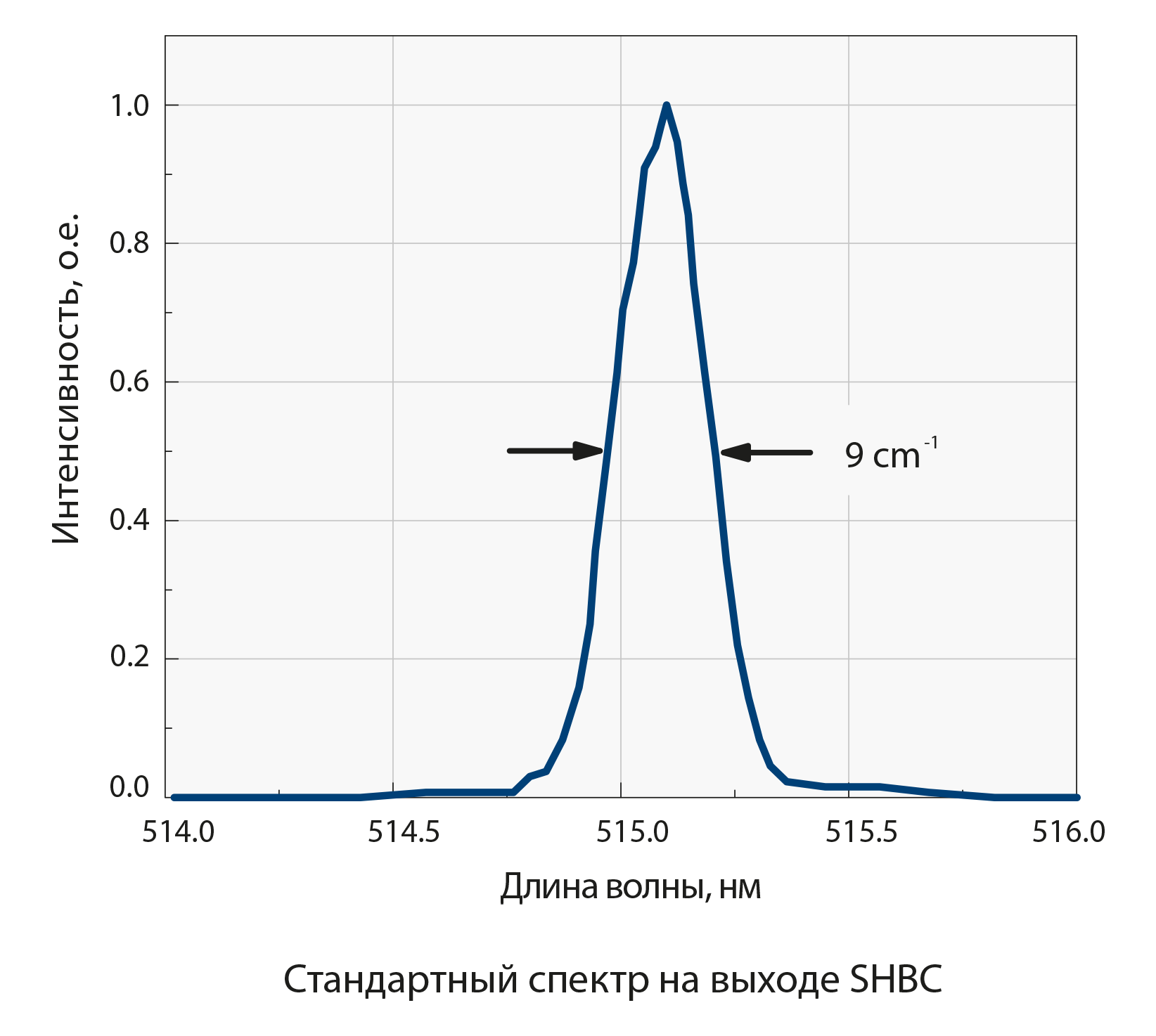

Ширина линии < 10 см-1

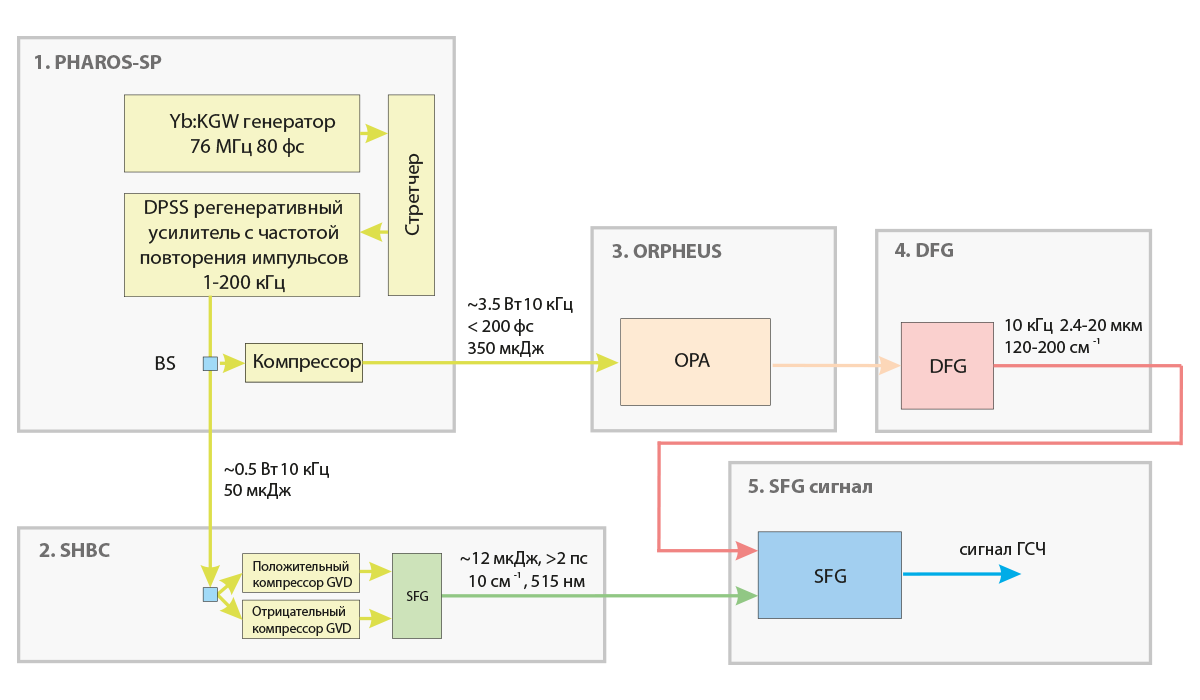

Принципиальная схема спектроскопической системы на основе SFG (генератор суммирования частоты), использующей SHBC для генерации сканирующего луча

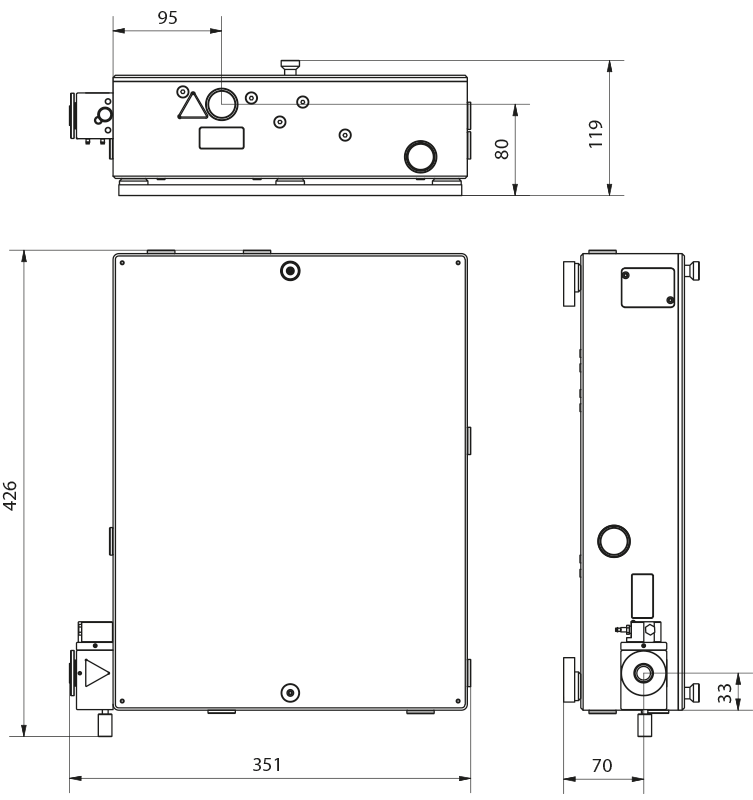

Габаритные размеры

Ш х Д х В (мм)
Общие габариты корпуса 351 х 426 х 119
Рекомендуемые размеры для крепления 400 х 450 х 150
