Пикосекундный лазер

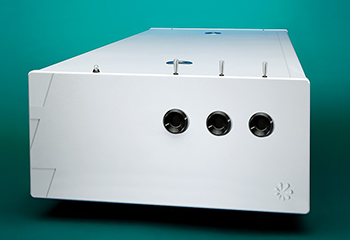

Высокоэнергетичные Nd:YAG-лазеры, использующие технологию сжатия SBS серии SL330

  • Длина волны: 1064 нм
  • Энергия импульса: 500 мДж
  • Частота повторений: 50 Гц
  • Длительность импульса: 150 ± 20 пс
  • Импульсная ламповая накачка
  • Используется технология вынужденного рассеяния Бриллюэна (SBS-сжатие)

Производитель EKSPLA

Основные параметры
  • Длина волны:
    1064 нм
  • Энергия импульса:
    500 мДж
  • Частота повторений:
    50 Гц
  • Длительность импульса:
    150 ± 20 пс
  • Импульсная ламповая накачка
  • Используется технология вынужденного рассеяния Бриллюэна (SBS-сжатие)

Отличительные особенности

Лазеры с электрооптическим модулятором добротности и временным сжатием методом вынужденного (обратного) рассеяния Бриллюэна (SBS). Лазеры серии SL300 идеально подходят для тех сфер применения, где требуются высокоэнергетичные пикосекундные (субнаносекундные) импульсы. Эти надежные, компактные и экономичные лазеры обеспечивают импульсы с энергией до 500 мДж при длине волны 1064 нм.

  • Уникальная экономичная конструкция
  • Энергия до 500 мДж на импульс при длине волны 1064 нм
  • Длительность импульса 150 пс
  • Задающий генератор с единичной продольной модой (SLM)
  • Коэффициент контрастности предимпульса более 105 :1
  • Внешний запуск с низким джиттером
  • Возможность гибкой синхронизации
  • Драйверы LabView для удобства управления через ПК по интерфейсу RS232
  • Дистанционное управление посредством клавиатуры
  • Компактный блок питания и лазерная головка

Сферы применения

  • Исследования плазмы
  • Нанесение и удаление лишнего материала лазерным излучением
  • Голография
  • Абсорбционная спектроскопия плазмы, созданной лазерным излучением
  • Наведение спутников
  • Генерирование источника экстремального ультрафиолетового излучения для фотолитографии
  • Накачка каскадов усиления
  • Другие сферы применения, которые может предложить потребитель...

Лазеры серии SL330 отлично подходят для использования в тех сферах применения, где необходимы высокоэнергетичные пикосекундные импульсы.
Вынужденное (обратное) рассеяние Бриллюэна (SBS), используемое в качестве метода сжатия импульса, характеризуется простотой и эффективностью. Кроме того, SBS-сжатие позволяет генерировать импульсы в пределах диапазона их длительности от 170 до 1500 пс. Основой системы является наносекундный генератор единичной продольной моды (SLM) с электрооптическим модулятором добротности. Он генерирует оптические импульсы, которые затем сжимаются в ходе SBS в особой ячейке. Для генерирования отдельной продольной моды через систему управления с отрицательной обратной связью используется методика самозатравки. После SBS-сжатия импульс направляется в многопроходный усилитель мощности, после него получаются импульсы с энергией до 500 мДж. В качестве стандартных опций используются генераторы гармоник (на основе кристаллов KD*P и KDP с угловой перестройкой, установленные в термостабилизированных камерах) и оптика для сепарации гармоник Для каждой длины волны предусмотрен свой порт вывода. Блоки питания и водо-водяные устройства охлаждения, смонтированные на стандартной стойке размерами 19 дюймов, не занимают много места под оптическим столом пользователя. Низкий уровень джиттера оптического импульса относительно импульса запуска обеспечивает устойчивую синхронизацию с внешним оборудованием.
Лазеры серии SL330 сконструированы таким образом, чтобы их можно было использовать в самых разных сферах применения. Наши заказчики используют их в сфере воздушного, автомобильного и морского транспорта; и они вполне удовлетворены результатами своих экспериментов.

Опции

Опции изменения длительности импульса –VPx и –VPCx:

Лазеры серии SL предлагают уникальную возможность для изменения длительности импульсов. Это достигается путем изменения геометрии взаимодействия в SBS-компрессоре. Два диапазона перестройки 170 – 500 пс (опция –VP1) и 500 – 1000 пс (опция -VP2) доступны как стандартные.

Если же опция –VPx требует ручной подстройки оптических компонентов для изменения длительности импульсов, то опция –VPCx является механизированной, что позволяет изменять длительность импульсов с ПК или через пульт дистанционного управления.

Примечание: некоторые характеристики могут измениться, когда лазер сконфигурирован под различную длительность импульсов. Пожалуйста, обращайтесь в за более подробной информацией к нашим специалистам.

Технические характеристики

Модель SL330 SL332 SL333 SL334
Макс. энергия импульса, мДж
при длине волны 1064 нм 30 150 250 500
при длине волны 532 нм 2) 12 70 120 240
при длине волны 355 нм 3) 7 40 80 140
при длине волны 266 нм 4) 4 25 40 80
при длине волны 213 нм 5) 4 10 15 25
Стабильность энергии импульсов (среднеквадратичное отклонение), % 6)
при длине волны 1064 нм 6 4
при длине волны 532 нм 8 7
при длине волны 355 нм 10 9
при длине волны 266 нм 13 12
при длине волны 213 нм 15
Длительность импульса при 1064 нм (на уровне половины амплитуды), пс 7) 150 ± 20 170 ± 20
Стабильность длительности импульса при 1064 нм (среднеквадратичное отклонение), % 8) 10
Частота следования импульсов, Гц 9) 10 или 50 10 5
Ширина линии, см-1 < 0,1
Поляризация при 1064 нм Линейная, >50:1
Джиттер оптического импульса (среднеквадратичное отклонение), нс 10) 0,5
Типичный профиль луча 11) С плоской вершиной, >70% соответствия гауссовой форме
Типичная расходимость луча, мрад 13) < 0,5
Стабильность пучка на 1064 нм, мкрад12) 50
Высота оси исходящего луча, мм 170 ± 5
Коэффициент контрастности при длине волны 1064 нм 105:1
Диаметр луча, мм 14) ~6 ~8 ~10 ~12

Физические характеристики

Модель SL330 SL332 SL333 SL334
Размеры лазерной головки (Ш x В x Д), мм 255x240x790 305x260x990
Размеры шкафа электроавтоматики (Ш x В x Д), мм 550x530x600 550x850x600
Длина разрывного кабеля, м 2,5

Требования к рабочим характеристикам

Модель SL330 SL332 SL333 SL334
Потребление воды (макс. 20 °C), л/мин < 10
Комнатная температура, °C 18-27
Относительная влажность, % 10-80 (без конденсации)
Требования к сети 15) ~220 В перем. тока, однофазная, 50/60 Гц ~208 или 380 В перем. тока, трехфазная, 50/60 Гц
Потребляемая мощность, кВА 16) < 1,5 < 2,5 < 3,5 < 3,5

1)Технические данные могут быть изменены без предварительного уведомления. Параметры, которые указаны как типичные, не являются стандартными. Они представляют собой лишь типичные рабочие характеристики, и могут варьироваться в каждой единице выпускаемой нашей компанией продукции. Если не указано иное, то все технические характеристики измеряются при длине волны 1064 нм.
2)Для опции SH. Выходы не активны одновременно. Уточните значения энергий на других длинах волн.
3)Для опции TH. Уточните значения энергий на других длинах волн.
4) Для опции FH. Уточните значения энергий на других длинах волн.
5)Для опции –FiH. Выходная мощность отличается. Просьба при заказе уточнять энергию импульса для других значений длин волн.
6)Измеряется по 300 импульсам.
7)Опционально переменная длительность импульса в диапазоне 170-500 пс или 500-1000 нс.
8)Усреднена по 300 импульсам с использованием осциллографа и фотодиода в полосе частот 12 ГГц и с частотой дискретизации 40 Гс/с.
9)Доступна кастомная частота следования импульсов до 50 Гц
10)Относительно запускающего импульса модулятора добротности. Доступен запускающий импульс с низким уровнем джиттера.
11)По отдельному заказу профиль лазерного луча может быть приближен к гауссовому.
12)Среднеквадратическое значение, измеренное для 300 импульсов.
13)Полный угол, измеряемый при длине волны 1064 нм по уровню 1/e2.
14)Диаметр луча измеряется при длине волны 1064 нм по уровню 1/e2.
15)Трехфазное питание ~208 или 380 В перем. Тока требуется для 20 или 50 Гц версий.
16)Для систем с частотой следования 5 или 10 Гц.
