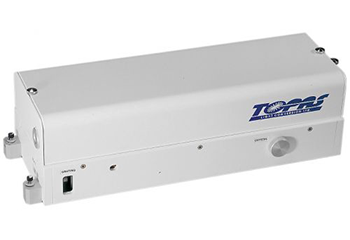

Пикосекундный оптический параметрический усилитель TOPAS-800-ps

  • Энергия накачки: 0.3 – 5 мДж
  • Длительность импульсов накачки: 1 – 4 пс
  • Диапазон перестройки: 189 нм – 20 мкм
  • Длительность выходных импульсов: 0.8 – 4 пс
  • Макс. частота следования: 20 кГц
  • Возможность работы в пс диапазоне

Производитель Light Conversion

Основные параметры
  • Энергия накачки:
    0.3 – 5 мДж
  • Длительность импульсов накачки:
    1 – 4 пс
  • Диапазон перестройки:
    189 нм – 20 мкм
  • Длительность выходных импульсов:
    0.8 – 4 пс
  • Макс. частота следования:
    20 кГц
  • Возможность работы в пс диапазоне

Описание

TOPAS-800-ps представляет собой четырехкаскадный пикосекундный оптический параметрический усилитель.

Обычно данная система накачивается основной гармоникой фемтосекундного лазера на титан-сапфире и имеет рабочий диапазон 1160 – 2600 нм. С помощью смесителей частоты опционально можно увеличить рабочий диапазон до 189 нм – 20 мкм.

Отличительные особенности

  • Работы в пикосекундном диапазоне
  • Энергия накачки до 5 мДж
  • Рабочий диапазон 189 нм – 20 мкм (контролируется программно)
  • Высокая стабильность выходного излучения во всем рабочем диапазоне
  • Частотный селектор на основе дифракционной решетки для ограничения выходного излучения по спектральной ширине

Опции для расширения рабочего диапазона

VIS опция:
Вторая гармоника сигнальной волны (SHS) и вторая гармоника холостой волны (SHI)

Опция расширения Отдельный смеситель
Рабочий диапазон SHS 580 – 800 нм
Рабочий диапазон SHI 800 – 1160 нм
Энергия импульса > 50 мкДж при пиковом значении
Спектральная ширина линии < 20 см-1
Поляризация SHS (580 – 800 нм) – вертикальная
SHI (800 – 1160 нм) – горизонтальная

Накачка + сигнальная волна (SFS) и накачка + холостая волна (SFI)

Опция расширения Отдельный смеситель
Опция FRESH pump Не доступна
Рабочий диапазон SHS 475 – 533 нм
Энергия импульса > 90 мкДж при пиковом значении
Рабочий диапазон SHI 533 – 600 нм
Энергия импульса > 60 мкДж при пиковом значении
Спектральная ширина линии < 20 см-1
Поляризация Вертикальная

UV опция:
Вторая гармоника SHS (FHS) и вторая гармоника SHI (FHI)

Опция расширения Отдельный смеситель
Рабочий диапазон FHS 290 – 400 нм
Энергия импульса > 15 мкДж при пиковом значении
Спектральная ширина линии < 20 см-1
Поляризация Вертикальная
Рабочий диапазон FHI 400 – 480 нм
Энергия импульса > 6 мкДж при пиковом значении
Спектральная ширина линии < 25 см-1
Поляризация Горизонтальная

Вторая гармоника SFS и вторая гармоника SFI

Опция расширения Отдельный смеситель
Рабочий диапазон для SFS 240 – 266 нм
Рабочий диапазон для SFI 266 – 295 нм
Энергия импульса > 10 мкДж при пиковом значении
Спектральная ширина линии < 25 см-1
Поляризация Горизонтальная

DUV опция:
Накачка вторичным каналом при 0.25 мДж

Модель HE-NirUVis-DUV
Накачка + вторая гармоника SFS 189 – 200 нм
Накачка + вторая гармоника SFI 200 – 218 нм
Накачка + FHS 218 – 240 нм
Энергия импульса > 2 мкДж при пиковом значении
Поляризация Вертикальная

DFG опция:
Коллинеарная DFG1

Рабочий диапазон 2.6 –11 мкм
Энергия импульса > 7 мкДж при 4 мкм
> 1 мкДж при 10 мкм
Спектральная ширина линии < 25 см-1
Поляризация Горизонтальная

Коллинеарная DFG2 (NDFG2)

Рабочий диапазон 4 – 20 мкм
Энергия импульса > 7 мкДж при 6 мкм
> 1 мкДж при 10 мкм
> 0.2 мкДж при 18 мкм
Спектральная ширина линии < 25 см-1
Поляризация Горизонтальная

Примечание 1: Длительность импульса накачки и длина волны излучения влияют на выходные характеристики систем. Вы можете узнать характеристики данных моделей по запросу, если длина волны излучения и/или длительность импульса отличаются от приведенных в таблицах.
Примечание 2: Выходная энергия системы TOPAS-800-ps линейно масштабируется в диапазоне 1 – 5 мДж, что дает возможность подстроить и оптимизировать систему под конкретное излучение накачки (при изменении энергии накачки на ±10% от значения, при котором производилась наладка, необходимо повторная юстировка TOPAS-800-ps для получения оптимальной производительности).

Технические характеристики

системы при длительности входного импульса 1 – 4 пс

Характеристики представлены для излучения накачки с энергией 1 мДж, длительностью 2 – 3 пс, на длине волны 800 нм, с частотой следования импульсов 1 кГц при ширине линии 5 – 10 см-1.

Требования к лазеру накачки:

Входная длина волны 770 – 830 нм
Длительность входных импульсов (FWHM) 1 – 4 пс
Энергия импульсов накачки 0.3 – 5 мДж
Частота следования импульсов < 20 кГц
Максимальная мощность 20 Вт
Входная поляризация Горизонтальная
Спектральная ширина В 1.3 раза меньше предела преобразования
Стабильность энергии СКО < 1%
Стабильность длительности импульса ≤ 1% от импульса к импульсу
Наклон фронта импульса < 10% от ширины импульса
Контраст импульса < 5% от выходной энергии
Качество пучка M2 < 1.3
Астигматизм пучка < 0.15
Пространственный профиль входного пучка гауссов – гипер гауссов
Модуляция интенсивности < 15%, без горячих областей
Точность наведения пучка < 10 мкрад
Отклонение пучка < 1.2 от дифракционного предела
Высота пучка 135 – 185 мм над оптическим столом
Диаметр пучка (1/e2) < 7 мм (опционально можно заказать телескопическую систему для расширения пучка до 7 – 28 мм)

Характеристики TOPAS-800-ps:

Рабочий диапазон 1160 – 2600 нм
Энергия импульса ≥ 250 мкДж при пиковом значении
Длительность импульса 0.7 – 1 часть от длительности импульса накачки
Спектральная ширина линии < 15 см-1
Поляризация Сигнальная волна (1160 – 1550 нм) – вертикальная
Холостая волна (1550 – 2600 нм) – горизонтальная
Стабильность энергии СКО < 5%
