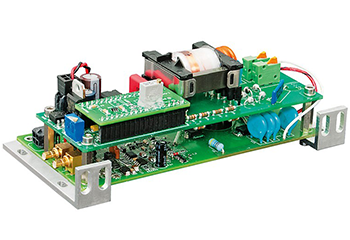

Драйвер для ячейки Поккельса серии OEM PCD-UHV

  • Максимальная амплитуда импульса ВН: 4.2 кВ, 5.6 кВ
  • Время нарастания импульса ВН: 6.5 нс, 7.5 нс
  • Время спада импульса ВН: 6.5 нс, 7.5 нс
  • Длительность импульса ВН: 15 - 3000 нс
  • Максимальная частота следования импульса ВН: 10 кГц, 5 кГц

Производитель EKSPLA

Описание

  • Амплитуда импульса высокого напряжения (ВН) до 5,6 кВ
  • Схема удвоения амплитуды импульса ВН
  • Частота следования импульса до 10 кГц
  • Простая интеграция с блоком питания ВН
  • Длительность импульса ВН до 15 нс
  • Модуль контроля переключения к одному/двум импульсам запуска

Чертеж драйверов PCD-UHV1 и PCD-UHV2



Схема подключения ячейки Поккельса к драйверу и временная диаграмма PCD-UHV1



Схема подключения ячейки Поккельса к драйверу и временная диаграмма PCD-UHV2

Технические характеристики

Рабочий режим работы 4,2 кВ 5,6 кВ
Максимальная амплитуда импульса ВН в ячейке 4,2 кВ 5,6 кВ
Полярность вывода Биполярная
Время нарастания импульса ВН, стандартное 6,5 нс 7,5 нс
Время спада импульса ВН, стандартное 6,5 нс 7,5 нс
Длительность импульса ВН 15 - 3000 нс
Максимальная частота следования импульса ВН 10 кГц 5 кГц
Длительность импульса внешнего переключения (только для PCD-UHV2) > 50нс
Амплитуда импульса внешнего переключения 3,5-5 В (нагрузка 50 Ом)
Время нарастания и спада импульса внешнего переключения < 5 нс
Задержка импульса ВН 30 нс
Внешнее питание:
Электропитание ВН* ≤2,1кВ, 5 Вт ≤ 2,8кВ, 5Вт
Питание низким постоянным напряжением (скачок тока 0,5 А) 14 – 25 В, < 150 мА или 12 В, 220 мА (скачок тока 0.5 А)
Размеры (Д x Ш x В):
Панель драйвера 135 x 65 x 25 мм
При совместной установке с блоком питания HV05Wm 135 x 65 x 55 мм

* Стандартные пределы регулирования напряжения для HV05Wm составляют 1,8 – 2,8 кВ. Другие варианты поставляются на заказ.

Чертеж драйверов PCD-UHV1 и PCD-UHV2
