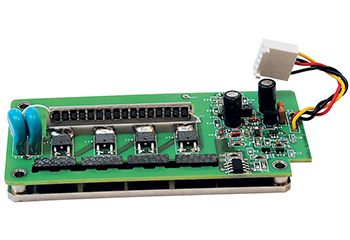

Драйвер электрооптического модулятора с высокой частотой следования импульсов модели PCD-PHR

  • Амплитуда максимального напряжения (ВН): 4.0 кВ
  • Время нарастания импульса ВН: < 7 нс
  • Время спада импульса ВН: ~2 мкс
  • Длительность импульса ВН: 180 нс
  • Максимальная частота следования импульсов ВН: 100 кГц

Производитель EKSPLA

Узнать цену

Описание

PCD-PHR разработан для лазеров с синхронизацией мод с целью модуляции нагрузки или для модуляции добротности твердотельных наносекундных лазеров.
Быстрый фронт высокого напряжения (менее 7 нс) обеспечивает превосходную контрастность до и после подачи импульса.

Особенности

  • Частота следования импульсов до 100 кГц
  • Быстрое время нарастания высокого напряжения <7нс для импульса в 4 кВ
  • Амплитуда высоковольтных импульсов до 4 кВ

Возможность работы на высокой частоте следования импульсов делает драйвер подходящим для большинства наносекундных лазеров с диодной накачкой.
Для частоты следования импульсов до 10 кГц не требуется радиатор отвода теплоты.

При высокой частоте следования импульсов к драйверу следует подключить указанный радиатор с термическим сопротивлением не менее 0,4 °C/Вт для работы в условиях комнатной температуры (25 °C). Драйвер следует закрепить а диэлектрическом блоке (в комплекте отсутствует). Низкое напряжение питания используется для включения внутренней цепи, которая регулирует высокое напряжение питания.

Технические характеристики

Амплитуда максимального напряжения (ВН) 4,0 кВ
Полярность Положительная
Время нарастания импульса высокого напряжения < 7 нс
Время спада импульса высокого напряжения ~2 мкс 1)
Длительность импульса высокого напряжения 180 нс 1)
Максимальная частота следования импульсов высокого напряжения 100 кГц
Импульсный джиттер высокого напряжения < 0,5 нс
Длительность импульса внешнего переключения 100 – 1000 нс
Амплитуда импульса внешнего переключения 3 – 5 В (50 Ом)
Время нарастания и спада импульса внешнего переключения < 10 нс
Задержка импульса высокого напряжения 35 – 40 нс
Требования по мощности:
Питание высокого напряжения 0 – 4,0 кВ, 9 мА макс 2)
Питание низкого напряжения (постоянный ток) 9 – 24 В, 500 мА макс 2)
Рабочая температура 0 – 353) °C
Размеры 104 ? 52 ? 25 мм

1) Стандартное значение.
2) Условия тестирования: PRR= 100 кГц, C= 6 пФ, U= 4 кВ.
3) Температура радиатора должна быть ниже 35 °C при частоте следования импульсов 100 кГц




Осциллограмма работы драйвера PCD-PHR           Фронт импульса высокого напряжения
