лазер с диодной накачкой с модуляцией добротности Q1

Компактный лазер с диодной накачкой с модуляцией добротности Q1

  • Энергия импульса до 45  мДж
  • Длительность импульсов < 8 нс
  • Частота следования импульсов до 50 Гц
  • Встроенный генератор синхроимпульса для запуска внешнего оборудования
  • Полностью воздушное охлаждение

Производитель Quantum Light Instruments

Описание

Q1 – это компактный лазер с диодной накачкой, полностью с воздушным охлаждением и с модуляцией добротности, разработанный для широкого круга задач, требующих импульсов высокой пиковой мощности.

Лазеры данной серии способны выдавать до 45 мДж на 10 Гц или до 10 мДж на 50 Гц. Низкая расходимость лазерного луча позволяет эффективно его использовать для получения высших гармоник с помощью опционального модуля серии H1.

Лазеры Q1 могут быть сконфигурированы на генерацию излучения на длине волны 1053 нм или 1064 нм за счет использования Nd:YLF или Nd:YAG кристаллов соответственно. Благодаря бестепловым свойствам Nd:YLF кристалла, лазеры с длиной волны 1053 нм могут работать в режиме как одиночного импульса, так и на максимальной частоте следования без существенных изменений в расходимости луча или его профиле.

Инновационный дизайн лазера представляет собой эргономичное решение, требующее минимального обслуживания. У данных лазеров отсутствуют громоздкие источники питания или чиллеры, которые необходимо размещать под оптическим столом. Вся электроника находится в корпусе Q1, а внешними модулями являются только облегченные контроллер для управления лазером и адаптер питания на 12 В. Общий вес лазерной системы составляет не более 5 кг.

Управление лазером и отслеживание его статуса осуществляется через Ethernet с помощью встроенного веб-сервера. Любой компьютер или современный телефон является пригодным для управления таким лазером. Дополнительный API интерфейс предоставляется при необходимости интеграции лазера в пользовательские системы.

Низкий уровень джиттера запускающего лазерного импульса (с задержкой до 300 мкс) доступен в режиме внутреннего запуска (лазер работает в качестве задающего генератора). При необходимости лазерное излучение может синхронизироваться внешним источником.

Функциональные возможности лазеров серии Q1 также могут быть расширены с помощью дополнительного оборудования:

  • Возможность вывода излучения на высших гармониках (вплоть до 5-ой) с помощью отдельного генератора гармоник серии 1
  • Энергия импульса на основной длине волны может быть подстроена с помощью опционального моторизированного аттенюатора
  • Энергия импульса может отслеживаться с помощью встраиваемого измерителя с аналоговым и/или цифровым выходом
  • По запросу также доступен вывод излучения через волокно (уточняйте характеристики)

Отличительные особенности

  • Энергия импульса до 45 мДж при средней мощности до 0.5 Вт
  • Полностью воздушное охлаждение (вода не требуется)
  • Вес системы менее 5 кг
  • Длительность импульсов < 8 нс
  • Различная частота следования импульсов
  • Встроенный генератор синхроимпульса для запуска внешнего оборудования
  • Удаленное управление через Ethernet или Wi-Fi
  • Опциональная генерация второй, третьей, четвертой и пятой гармоник
  • Опциональный аттенюатор излучения на основной длине волны
  • Опциональный волоконный выход
  • Гарантированное время жизни диода накачки более 2 млрд. вспышек

Области применения

  • Лазерно-искровая эмиссионная спектроскопия (LIBS)
  • Времяпролетная спектроскопия (TOFS)
  • Спектроскопия лазерно-индуцированной флуоресценции (LIF)
  • Импульсный фотолиз
  • Матрично-активированная лазерная десорбция-ионизация (MALDI)
  • Импульсное лазерное напыление (PLD)
  • Лазерная абляция

Характеристики для моделей на 10 Гц 1)

Модель Q1
-B10 -C10 -D10 -E10
Основная длина волны излучения 1053 нм или 1064 нм 1064 нм 1053 нм
Частота следования импульсов 2) Единичный импульс – 10 Гц
Длительность импульса 3) < 8 нс < 7 нс
Энергия импульса 4)
1053/1064 нм 10 мДж 20 мДж 35 мДж 45 мДж
526.5/532 нм 5 мДж 10 мДж 17 мДж 22 мДж
351/355 нм 3 мДж 6 мДж 10 мДж 13 мДж
263/266 нм 1.5 мДж 3 мДж 5 мДж 7 мДж
211/213 нм 0.5 мДж 1 мДж 2 мДж 2.5 мДж
Стабильность энергии от импульса к импульсу 5)
1053/1064 нм СКО < 0.5%
526.5/532 нм СКО < 3.5%
263/266 нм СКО < 5.0%
Долговременное смещение мощности 6) ± 3%
Профиль луча Форма колокола, > 75% соответствие гауссоиде
Расходимость луча 7) < 1.0 мрад
Точность наведения луча 8) < 10 мкрад
Поляризация Линейная, горизонтальная
Типичный диаметр луча 9) 1.7 мм 2.5 мм 3.5 мм
Оптический джиттер 10) СКО < 0.5 нс
Опциональный моторизированный аттенюатор 11)
Диапазон ослабления 0.5 – 95%
Габаритные размеры
Лазерная головка (Ш × Д × В) 108 × 191 × 59 мм
Адаптер питания (Ш × Д × В) 12) 50 × 125 × 31 мм
Генератор гармоник (Ш × Д × В) 13) 110 × 242 × 112 мм
Требования по эксплуатации
Охлаждение Воздушное
Рабочая температура 15 – 30°C
Относительная влажность 10 – 80% (неконденсированный воздух)
Напряжение питания 90 – 230 В, перем. ток, 47 – 63 Гц 14)
Среднее энергопотребление 15 Вт 25 Вт 30 Вт

Характеристики для моделей на 20 Гц 1)

Модель Q1
B20 -C20 -D20
Основная длина волны излучения 1053 нм или 1064 нм
Частота следования импульсов 2) Единичный импульс – 20 Гц
Длительность импульса 3) < 8 нс
Энергия импульса 4)
1053/1064 нм 8 мДж 15 мДжж 25 мДж
526.5/532 нм 4 мДж 7.5 мДж 12.5мДж
351/355 нм 2.5 мДж 5 мДж 7.5 мДж
263/266 нм 1 мДж 1.8 мДж 3 мДж
211/213 нм 0.4 мДж 0.7 мДж 1.2 мДж
Стабильность энергии от импульса к импульсу 5)
1053/1064 нм СКО < 0.5%
526.5/532 нм СКО < 2.5%
351/355 нм СКО < 3.5%
263/266 нм СКО < 4.0%
211/213 нм СКО < 5.0%
Долговременное смещение мощности 6) ± 3%
Профиль луча Форма колокола, > 75% соответствие гауссоиде
Расходимость луча 7) < 1.5 мрад
Точность наведения луча 8) < 20 мкрад
Поляризация Линейная, горизонтальная
Типичный диаметр луча 9) 1.7 мм 2.0 мм 2.5 мм
Оптический джиттер 10) СКО < 0.5 нс
Опциональный моторизированный аттенюатор 11)
Диапазон ослабления 1 – 95%
Габаритные размеры
Лазерная головка (Ш × Д × В) 110 × 231 × 112 мм
Блок управления (Ш × Д × В) 108 × 191 × 59 мм
Адаптер питания (Ш × Д × В) 12) 50 × 125 × 31 мм
Генератор гармоник (Ш × Д × В) 13) 110 × 242 × 112 мм
Требования по эксплуатации
Охлаждение Воздушное
Рабочая температура 15 – 30°C
Относительная влажность 10 – 80% (неконденсированный воздух)
Напряжение питания 90 – 230 В, перем. ток, 47 – 63 Гц 14)
Среднее энергопотребление < 30 Вт

Характеристики для моделей на 50 Гц 1)

Модель Q1
-50 -A50 -B50
Основная длина волны излучения 1053 нм или 1064 нм
Частота следования импульсов 2) Единичный импульс – 50 Гц
Длительность импульса 3) < 10 нс < 9 нс < 8 нс
1053/1064 нм 2.5 мДж 5 мДжж 10 мДж
526.5/532 нм 1.2 мДж 2.5 мДж 5мДж
351/355 нм 0.6 мДж 1.5 мДж 3 мДж
263/266 нм 0.3 мДж 0.7 мДж 1.5 мДж
211/213 нм 0.1 мДж 0.2 мДж 0.5 мДж
Стабильность энергии от импульса к импульсу 5)
1053/1064 нм СКО < 0.5%
526.5/532 нм СКО < 2.5%
351/355 нм СКО < 3.5%
263/266 нм СКО < 4.0%
211/213 нм СКО < 5.0%
Долговременное смещение мощности 6) ± 3%
Профиль луча Форма колокола, > 80% соответствие гауссоидее
Расходимость луча 7) < 1.5 мрад
Точность наведения луча 8) < 20 мкрад
Поляризация Линейная, горизонтальная
Типичный диаметр луча 9) 1.0 мм 1.3 мм 1.5 мм
Оптический джиттер 10) СКО < 0.5 нс
Требования по эксплуатации
Охлаждение Воздушное
Рабочая температура 15 – 30°C
Относительная влажность 10 – 80% (неконденсированный воздух)
Напряжение питания 90 – 230 В, перем. ток, 47 – 63 Гц 14)
Среднее энергопотребление < 40 Вт

1)Ввиду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Если не указано иное, все характеристики измерены на основной длине волны при максимальной частоте следования импульсов. Параметры, обозначенные как типовые/типичные, не являются характеристиками. Они отображают типовую производительность и могут изменяться от лазера к лазеру.

2)На заводе-изготовителе частота следования импульсов устанавливается на максимальную, указанную в таблице. Гладкое изменение частоты следования импульсов доступно, когда лазер запускается внешним задающим генератором. В режиме внутреннего запуска значение частоты следования может быть разделено на целое число (f/2, f/3, f/4,…, 1 Гц).

3)Измерена по уровню FWHM на основной длине волны с помощью фотодиода с временем нарастания 350 пс.

4)Энергия импульса, указанная для соответствующей гармоники, является максимально возможным значением, полученным на выходе генератора гармоник серии H1.

5)Измерено на протяжении 30 секунд работы после прогрева.

6)Измерена на протяжении 8 часов после 20-минутного прогрева при флуктуациях температуры не более ± 2°C.

7)Полный угол, измеренный по уровню 4σ.

8)Значение от пика к пику, измеренное на протяжении 30 секунд работы после прогрева.

9)Измерен на расстоянии 20 см от выходного окна лазера по уровню 4σ.

10)По отношению к падающему краю фронта запускающего импульса диода накачки.

11)Моторизированный аттенюатор предназначен для крепления к корпусу лазера. Степень ослабления может меняться удаленно через управляющий интерфейс с помощью веб-сервера.

12)Габаритные размеры адаптера питания могут быть изменены в зависимости от модели.

13)Лазеры серии Q1 совместимы со всеми моделями генераторов гармоник серии H1. Для получения более подробных характеристик, пожалуйста, см. соответствующее оборудование.

14)Лазер может быть подключен к подходящему источнику питания на 12 В постоянного тока – пожалуйста, уточняйте.

Лазер Q1

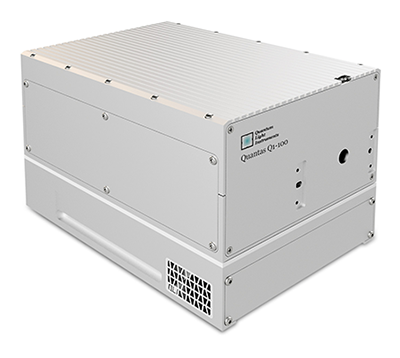

Рис. 1. Лазер Q1, совмещенный с генератором гармоник H1.

Лазер Q1 с блоком управления.

Рис. 2. Лазер Q1 с блоком управления.

Габаритные размеры

Рис. 3. Габаритные размеры лазерной головки Q1 вместе с моторизированным аттенюатором (мм).
