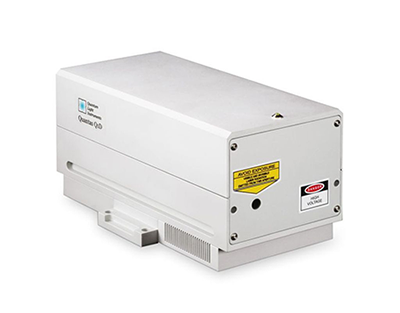

Nd:YAG лазер с диодной накачкой с модуляцией добротности Quantas Q1-1064

  • Энергия импульса до 32 мДж на 1064 нм
  • Длительность импульсов < 8 нс
  • Вес системы <5 кг
  • Изменяемая частота следования импульсов (до 50 Гц)
  • Встроенный генератор синхроимпульса для запуска внешнего оборудования

Производитель Quantum Light Instruments

Описание

Quantas – это компактный лазер с диодной накачкой, полностью с воздушным охлаждением и с модуляцией добротности, разработанный для широкого круга задач, требующих низких частот следования импульсов и высокой пиковой мощности (до 5 МВт). Благодаря хорошей температурной стабильности Nd:YAG кристалла, лазер может работать на более высоких частотах по сравнению с серией Quantas Q1-1053.

На выходе данных лазеров можно получить до 30 мДж на 20 Гц и до 10 мДж на 50 Гц.

Типовыми сферами применениями для данных лазеров являются LIBS, LIF, лазерная абляция, дистанционное зондирование и другие.

Длительности импульса менее 8 нс позволяют выполнять эффективное преобразование основной длины волны вплоть до пятой гармоники (213 нм). Также по запросу возможно расширение диапазона перестройки в ИК область спектра (с помощью ПГС).

Серия Quantas – это полностью охлаждаемые воздухом лазеры благодаря превосходной эффективности преобразования напряжения питания. Таким образом, жидкости не используются для отвода тепла и, как результат, техническое обслуживание, связанное с регулярной заменой охлаждающей жидкости и/или очисткой системы охлаждения не требуется.

Низкий уровень джиттера запускающего лазерного импульса (с задержкой до 300 мкс) доступен в режиме внутреннего запуска (лазер работает в качестве задающего генератора). При необходимости лазерное излучение может синхронизироваться внешним источником, позволяя получить на выходе единичный импульс или заданную частоту следования.

Контроллер лазерной системы оснащен Ethernet интерфейсом (Wi-Fi адаптер опционально) для предоставления удобного отслеживания и управления параметрами лазера с персонального компьютера.

Отличительные особенности

  • Энергия импульса до 32 мДж на 1064 нм
  • Полностью воздушное охлаждение (вода не требуется)
  • Длительность импульсов < 8 нс
  • Вес системы < 5 кг (включая источник питания)
  • Изменяемая частота следования импульсов (до 50 Гц)
  • Встроенный генератор синхроимпульса для запуска внешнего оборудования
  • Удаленное управление через Ethernet или Wi-Fi
  • Опциональная генерация второй, третьей, четвертой и пятой гармоник
  • Опциональный аттенюатор излучения на основной длине волны и для 2-ой и 3-ей гармоник
  • Опциональный волоконный выход
  • Гарантированное время жизни диода накачки более 1 млрд. вспышек

Области применения

  • Лазерно-искровая эмиссионная спектроскопия (LIBS)
  • Восстановление ЖК-дисплеев
  • Времяпролетная спектроскопия (TOFS)
  • Спектроскопия лазерно-индуцированной флуоресценции (LIF)
  • Офтальмология
  • Матрично-активированная лазерная десорбция-ионизация (MALDI)
  • Дистанционное зондирование
  • Лазерная абляция

Технические характеристики 1)

Модель Quantas Q1-1064
Q1B Q1C Q1D
Основная длина волны излучения 1064 нм 2)
Энергия импульса 3)
1064 нм 10 мДж 18/16 мДж 30/32 мДж
532 нм 5 мДж 9/8 мДж 16/15 мДж
355 нм 3 мДж 5.5/5 мДж 9.5/9 мДж
266 нм 1.5 мДж 3/2.5 мДж 5/4 мДж
213 нм 0.5 мДж 1.2/1 мДж 2/1.6 мДж
Частота следования импульсов 4)
Минимальная Единичный импульс
Максимальная 10/20/50 Гц 10/20 Гц 10/20 Гц
Длительность импульса < 8 нс 5)
Стабильность энергии от импульса к импульсу СКО < 0.5% 6)
Долговременное смещение мощности ± 3% 6)
Профиль луча Близок к TEM00 Форма колокола, > 75% соответствие гауссоиде
Расходимость луча 8) < 2.0 мрад < 1.5 мрад
Типичный диаметр луча 9) 1.5 мм 2.0 мм 2.5 мм
Поляризация Линейная, горизонтальная на 1064 нм
Оптический джиттер СКО < 1 нс 10)
Габаритные размеры
Лазерная головка (Ш × Д × В) 113 × 230 × 112 мм
Генератор гармоник (Ш × Д × В) 113 × 242 × 112 мм
Блок управления (Ш × Д × В) 85 × 165 × 50 мм
Адаптер питания (Ш × Д × В) 50 × 125 × 32 мм
Требования по эксплуатации
Напряжение питания 90 – 230 В, перем. ток, 47 – 63 Гц 11)
Энергопотребление 30 Вт
Рабочая температура 15 – 30°C
Относительная влажность 10 – 80% (неконденсированный воздух)

1) Параметры, обозначенные как типовые/типичные, не являются характеристиками. Они отображают типовую производительность и могут изменяться от лазера к лазеру. Если не указано иное, все характеристики измерены на длине волны 1064 нм на максимальной частоте.

2) Доступны модели с длиной волны излучения 1053 нм.

3) Первое значение для 10 Гц, второе – для 20 Гц.

4) На заводе-изготовителе частота следования устанавливается на максимальное значение. Единичный импульс или изменение частоты следования доступно, когда лазер запускается внешним задающим генератором. Также доступны более высокие частоты следования – пожалуйста, уточняйте.

5) Измерена по уровню FWHM. Более короткая длительность импульса доступна по запросу.

6) Усредненное значение по 500 импульсам.

7) Измерено на протяжении 8 часов после 20-минутного прогрева при флуктуациях температуры не более ± 2°C.

8) Полный угол, измеренный по уровню 1/e2.

9) Измерен на расстоянии 20 см от выходного окна лазера по уровню 1/e2.

10) По отношению к краю фронта запускающего импульса модулятора добротности.

11) Лазер может быть подключен к подходящему источнику питания на 12 В постоянного тока – пожалуйста, уточняйте.


Рис. 1. Габаритные размеры лазерной головки (мм)


Рис. 2. Габаритные размеры генератора гармоник (мм)
