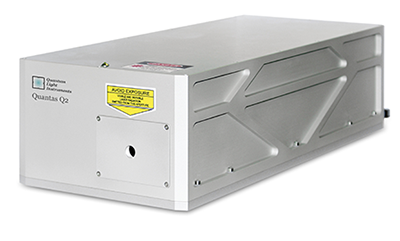

Nd:YLF лазер высокой энергии с диодной накачкой с модуляцией добротности Quantas Q2-1053

  • Энергия импульса до 100 мдж
  • Длительность импульсов < 10 нс
  • Частота следования импульсов 10/20 Гц
  • Встроенный генератор синхроимпульса для запуска внешнего оборудования

Производитель Quantum Light Instruments

Описание

Quantas – это лазер высокой энергии с диодной накачкой, полностью с воздушным охлаждением и с модуляцией добротности, разработанный для широкого круга задач, требующих низких частот следования импульсов и высокой пиковой мощности. Прочный корпус и высокая надежность делают данные лазеры идеальными для LIBS, лазерной абляции, дистанционного зондирования и других применений. Доступно две модели, которые генерируют до 70 мДж на 10 Гц и до 100 мДж на 20 Гц.

Длительности импульса менее 10 нс позволяют выполнять эффективное преобразование основной длины волны вплоть до пятой гармоники (211 нм). Также по запросу возможно расширение диапазона перестройки в ИК область спектра (с помощью ПГС).

Термоэлектрическое воздушное охлаждение данных лазеров исключает риски, связанные с водяным охлаждением (утечки, короткие замыкания, засоры контуров и т.д.), а также снижает стоимость технического обслуживания.

Низкий уровень джиттера запускающего лазерного импульса (с задержкой до 450 мкс) доступен в режиме внутреннего запуска (лазер работает в качестве задающего генератора). При необходимости лазерное излучение может синхронизироваться внешним источником, позволяя получить на выходе единичный импульс или заданную частоту следования.

Контроллер лазерной системы оснащен Ethernet интерфейсом (Wi-Fi адаптер опционально) для предоставления удобного отслеживания и управления параметрами лазера с персонального компьютера.

Отличительные особенности

  • Энергия импульса до 100 мДж
  • Полностью воздушное охлаждение (вода не требуется)
  • Длительность импульсов < 10 нс
  • Частота следования импульсов 10/20 Гц
  • Встроенный генератор синхроимпульса для запуска внешнего оборудования
  • Удаленное управление через Ethernet или Wi-Fi
  • Опциональная генерация второй, третьей, четвертой и пятой гармоник
  • Опциональный аттенюатор излучения на основной длине волны и для 2-ой и 3-ей гармоник
  • Гарантированное время жизни диода накачки более 1 млрд. вспышек

Области применения

  • Лазерно-искровая эмиссионная спектроскопия (LIBS)
  • Накачка ПГС, Ti:Sa, лазеров на красителях
  • Спектроскопия лазерно-индуцированной флуоресценции (LIF)
  • Импульсный фотолиз
  • Получение фотоакустических изображений
  • Импульсное лазерное напыление (PLD)
  • Цифровая трассерная визуализация/Измерение полей скорости жидкости/газа (PIV)
  • Дистанционное зондирование
  • Лазерная абляция
  • Чистка анилоксовых валиков

Технические характеристики 1)

Модель Quantas Q2-1053
Q2-10 Q2-20HE
Основная длина волны излучения 1053 нм
Энергия импульса
1053 нм 70 мДж 100 мДж
527 нм 35 мДж 50 мДж
351 нм 20 мДж 30 мДж
263 нм 11 мДж 15 мДж
211 нм 3.5 мДж 6 мДж
Частота следования импульсов 2) 10 Гц 20 Гц
Длительность импульса < 10 нс 3)
Стабильность энергии от импульса к импульсу СКО < 0.5% 4)
Долговременное смещение мощности ± 3% 5)
Профиль луча Форма колокола, > 75% соответствие гауссоиде
Расходимость луча 6) < 4 мрад
Типичный диаметр луча 7) 3.5 мм
Поляризация Линейная, горизонтальная
Оптический джиттер СКО < 1 нс 8)
Габаритные размеры
Лазерная головка (Ш × Д × В) 190 × 408 × 120 мм
Генератор гармоник (Ш × Д × В) 113 × 242 × 112 мм
Блок управления (Ш × Д × В) 160 × 104 × 55 мм
Адаптер питания (Ш × Д × В) (типовые размеры) 100 × 200 × 50 мм
Требования по эксплуатации
Напряжение питания 90 – 230 В, перем. ток, 47 – 63 Гц 9)
Энергопотребление 100 Вт
Рабочая температура 15 – 28°C
Относительная влажность 10 – 80% (неконденсированный воздух)

1) В силу дальнейшей модернизации все характеристики могут быть изменены без предварительного уведомления. Если не указано иное, все характеристики измерены на длине волны 1053 нм на максимальной частоте.

2) Доступны более высокие частоты следования – пожалуйста, уточняйте.

3) Измерена по уровню FWHM. Более короткая длительность импульса доступна по запросу. Уточняйте характеристики.

4) Усредненное значение за время измерения в 30 секунд.

5) Измерено на протяжении 8 часов после 20-минутного прогрева при флуктуациях температуры не более ± 2°C.

6) Полный угол, измеренный по уровню 1/e2.

7) Измерен на расстоянии 20 см от выходного окна лазера по уровню 1/e2.

8) По отношению к краю фронта запускающего импульса модулятора добротности.

9) Лазер может быть подключен к подходящему источнику питания на 28 В постоянного тока – пожалуйста, уточняйте.


Рис. 1. Габаритные размеры лазерной головки.
