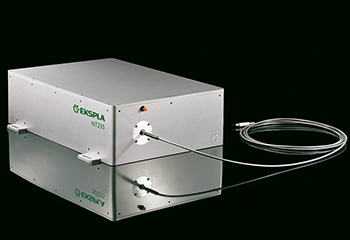

Наносекундная перестраиваемая лазерная система с диодной накачкой NT235

Компактные перестраиваемые DPSS лазеры NT235

  • Длина волны: 335-2600 нм
  • Частота повторений: 100 Гц
  • Диодная накачка
  • Компактная и прочная конструкция, подходит для применения производителями различного оборудования

Производитель EKSPLA

Основные параметры
  • Длина волны:
    335-2600 нм
  • Частота повторений:
    100 Гц
  • Диодная накачка
  • Компактная и прочная конструкция, подходит для применения производителями различного оборудования

Описание

Наносекундная перестраиваемая система с диодной накачкой серии NT235 благодаря своим небольшим размерам идеально подходит для применений в областях производства приборов и оборудования различными изготовителями. Системы данной серии генерирую импульсы высокой энергии порядка 15 мДж с частотой следования 100 Гц и с широким спектральным диапазоном для перестройки. Собранные в одном компактном корпусе Nd:YAG лазер с диодной накачкой и модуляцией добротности и оптический параметрический генератор (ОПГ) предоставляют возможность автоматической перестройки в диапазоне от 335 нм до 2600 нм. При частоте повторения 100 Гц данные лазеры зарекомендовали себя как универсальный инструмент для многих лабораторных применений, таких как фотоаккустическое получение изображений, лазерно-индуцированная флуоресценция, фотолиз, фотобиология и пр.

Отличительные особенности

  • Объединенные в одном компактном корпусе наносекундный параметрический генератор света (ПГС) и твердотельный лазер с диодной накачкой (DPSS) с модулятором добротности
  • Автоматическая непрерывная перестройка в диапазоне 335 – 2600 нм
  • Импульсы высокой энергии до 15 мДж после ОПГ
  • Частота следования импульсов 100 Гц
  • Энергия импульса в УФ области более 3 мДж
  • Спектральная ширина линии менее 10 см-1
  • Длительность импульса 3 – 6 нс
  • Пульт дистанционного управления
  • Управление лазером с помощью ПК через USB-интерфейс (RS232 опционально) и драйверов LabView™
  • Компактная и надежная конструкция

Сферы применения

  • Лазерно-индуцированная флуоресценция
  • Фотолиз
  • Фотобиология
  • Метрология
  • Фотоаккустическое получение изображений

Благодаря инновационному дизайну диода накачки, лазеры серии NT230  обладают улучшенной стабильностью (в сравнении с лазерами с ламповой накачкой) и могут работать долгое время без обслуживания.

Данная лазерная система может управляться с помощью удобного пульта дистанционного управления или/и компьютера, используя драйверы LabViewTM. Пульт дистанционного управления, за счет специальной подсветки, позволяет с легкостью контролировать все параметры лазерного излучения и работать с ним даже в специальных защитных очках.

Система охлаждается с помощью встроенного чиллера, что значительно снижает эксплуатационные затраты. Монитор на ОПГ позволяет с легкостью отслеживать энергию накачки без использования дополнительных внешних измерителей.

Аксессуары и дополнительные опции

Дополнительные элементы и аксессуары позволяют сконфигурировать лазер для любых применений:

  • Расширение диапазона перестройки в УФ область (335 – 531 нм) с помощью генератора второй гармоники
  • Оптоволоконный выход для диапазона 350 – 2000 нм (Пожалуйста, уточняйте для правильного выбора оптоволокна)
  • Аттенюатор для диапазона 670 – 2600 нм

Технические характеристики

Модель NT235-SH
ОПГ
Диапазон перестройки
Сигнальная волна, нм 670 – 1063
Холостая волна, нм 1064 – 2600
Вторая гармоника (SH), нм 335 – 532 2)
Энергия импульса 3)
ОПГ, мДж 15
Вторая гармоника (SH) 3 мДж при 400 нм
Частота следования импульсов, Гц 4) 100 Гц
Длительность импульса, нс 5) 3 – 6 нс
Спектральная ширина линии, см-1 < 10
Шаг сканирования
Сигнальная волна, нм 0,1
Холостая волна, нм 1
Вторая гармоника (SH), нм 0,05
Поляризация
Сигнальная волна Горизонтальная
Холостая волна Вертикальная
Вторая гармоника (SH) Горизонтальная
Отклонение пучка после ОПГ, мрад < 2,5 6)
Диаметр пучка, мм 4 7)
Лазер накачки
Длина волны накачки, нм 532
Макс. энергия в импульсе накачки, мДж 50 мДж 8)
Длительность импульса 5 – 7 нс на длине волны 1064 нм
Требования по эксплуатации
Охлаждение Встроенный чиллер
Рабочая температура 18 – 27°C
Относительная влажность 20 – 80% (не конденсированный воздух)
Напряжение питания 90 – 240 В, перем. ток, однофазное, 50/60 Гц
Энергопотребление, кВА < 1

Физические характеристики

Размеры лазера (Ш×Д×В), мм 360×450×150
Размеры источника питания (Ш×Д×В), мм 510×400×295
Длина кабеля, м 2,5

1) В процессе последующих улучшений, все указанные характеристики могут быть изменены без предварительного уведомления. Параметры, отмеченные как обычные, не являются характеристикой. Они отображают эффективность и могут отличаться для каждого прибора, изготавливаемого на заводе-изготовителе. Если не указано прочее, все характеристики указаны для измерений, производимых на длине волны 800 нм.
2) Опция SH дает диапазон перестройки 355 – 532 нм.
3) См. перестроечные кривые для выходных характеристик на других длинах волн (см. рис. 1).
4) Уточняйте о других возможных частотах следования импульсов.
5) Полная ширина на полувысоте, измеренная с помощью быстрого фотодиода (1 нс) и осциллографа (ширина линии 300 МГц).
6) Полный угол, измеренный по уровню полная ширина на полувысоте на длине волны 800 нм.
7) Диаметр пучка, измеренный по уровню 1/е2 на длине волны 800 нм. Может меняться в зависимости от энергии импульса накачки.
8) Максимальная энергия импульса будет оптимизирована под лучший режим работы ОПГ. Действительное значение выходной энергии лазера накачки может быть различным для каждого отдельного прибора, который изготавливает Ekspla.



Рис. 1. Значение выходной энергии лазерной системы NT235-100



Рис. 2. Габаритные размеры лазерной головки лазеров серии NT235
