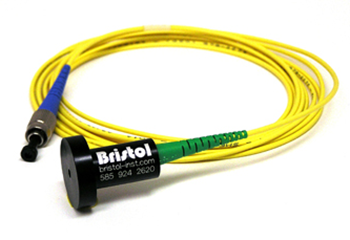

LC-1 адаптер для ввода излучения

  • Перенос излучения на различные измерительные инструменты
  • Рабочий диапазон 350 – 1700 нм

Производитель Bristol Instruments

Описание
Характеристики

Отличительные особенности

  • Перенос излучения лазеров со свободным выходом на системы регистрации с волоконным входом
  • Легкая регулировка
  • Рабочий диапазон 350 – 1700 нм

LC-1 адаптер представляет собой комплект с крепежным диском диаметром 25.4 мм, соединенным с волокном (диаметр 9 мкм) длиной 3 м (2 м – версия UV) и имеющим коннектор типа FC/UPC. В данный адаптер встроена юстировочная оптика, обеспечивающая возможность создания двух вне осевых отражений для облегчения регулировки адаптера. LC-1 закреплен в стандартном держателе типа Θ-Φ.
Регулировка производится путем центрирования лазерного пучка на входной апертуре, а затем настройки держателя таким образом, чтобы два обратных отражения входного пучка были симметрично разнесены (см. рис. ниже). Эффективность переноса излучения обычно составляет 25%, изменяясь в диапазоне 5 – 35% в зависимости от длины волны лазерного излучения.


Рис. 1. Результат процесса регулировки адаптера LC-1

Доступные модели

Модель Рабочий диапазон
LC-1-VIS 400 – 1100 нм
LC-1-NIR 500 – 1700 нм
LC-1-UV 350 – 1100 нм

Аксессуары

  • LC-MK: стандартный набор крепления
  • LC-TPM: держатель Θ-Φ
  • PC-3: оптоволокно
  • FC-MS: FC/FC соединительная муфта

Технические характеристики

Рабочий диапазон VIS: 400 – 1100 нм
NIR: 500 – 1700 нм
UV: 350 – 1100 нм
Эффективность переноса излучения 5 – 35% с коллимированным пучком TEM00 (зависит от длины волны лазерного излучения)
Входная апертура 2.5 мм
Диаметр крепежного диска 25.4 мм
Требуемый держатель 2-осевой, угловой (тип Θ-Φ)
Оптоволокно 3 м (2 м – версия UV)
Волокно диаметром 9 мкм с коннектором типа FC/UPC
