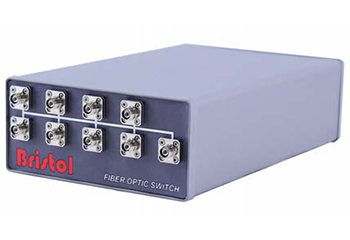

Волоконный коммутатор FOS

  • Объединение излучения от нескольких лазерных источников
  • Работает в диапазоне 400 – 1700 нм
  • Ручная или автоматическая коммутация

Производитель Bristol Instruments

Описание
Характеристики

Описание

Волоконный коммутатор FOS предназначен для объединения излучения от нескольких лазерных источников. FOS представляет собой независимую микро-электромеханический коммутатор, который работает в диапазоне 400 – 1700 нм. Данный коммутатор работает от USB и прост в управлении. Коммутация может осуществляться как вручную (пользователь выбирает необходимый канал), так и автоматически (циклическое переключение заданных пользователем каналов).

Отличительные особенности

  • Возможность подключения до 8 лазеров
  • Работа от ISB-кабеля
  • Рабочий диапазон 400 – 1700 н

Доступные модели

Модель Тип коммутатора Тип соединения
FOS-4-UPC 1×4 коммутатор FC/UPC
FOS-4-APC 1×4 коммутатор FC/UPC
FOS-8-UPC 1×8 коммутатор FC/APC
FOS-8-APC 1×8 коммутатор FC/APC

Технические характеристики

Тип коммутатора 1×4 или 1×8
Рабочий диапазон 400 – 1700 нм
Пропускание1 10 – 30% (400 – 600 нм)
30 – 40% (600 – 1700 нм)
Тип волокна Диаметр 9 мкм (9/125 SMF)
Тип соединения FC/UPC или FC/APC
Воспроизводимость2 ± 0.02 дБ
Потери в зависимости от поляризации2 0.07 дБ
Потери на отражение2 -55 дБ
Перекрестные помехи2 -65 дБ
Время переключения ≤ 2 мс
Срок службы > 108 циклов повторения
Максимальная входная мощность +20 dBm (100 мВт)
Габаритные размеры 64 × 140 × 229 мм
Вес 1.1 кг
Питание 500 мА через USB-кабель
Соединение с ПК USB 2.0 или выше

1 Значение пропускание на других длинах волн доступно по запросу
2 Стандартное значение
