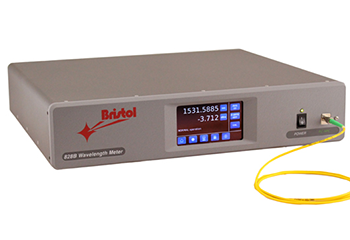

Высокоскоростной измеритель длины волны серии 828B

  • Измерение длины волны с точностью до ± 1 пм
  • Частота измерений до 1 кГц
  • Точность измерений > 99.7%
  • Возможность контроля по NIST стандартам
  • Одновременное измерение мощности с точностью ± 0.5 дБ

Производитель Bristol Instruments

Описание
Характеристики

Описание

Система 828B производит измерение длины волны WDM лазеров с точностью до ± 1 пм со скоростью до 1 кГц, что делает данный прибор самым быстрым измерителем WDM систем. Такая скорость позволяет получать большую производительность при анализе WDM компонентов и обеспечивает лучшее временное разрешение для получения более детальных характеристик.

Отличительные особенности

  •  Измерение длины волны с точностью до ± 1 пм
  • Частота измерений до 1 кГц
  • Автоматическая калибровка по встроенному эталону длины волны
  • Точность измерений > 99.7%
  • Возможность контроля по NIST стандартам
  • Одновременное измерение мощности с точностью ± 0.5 дБ
  • Чувствительность не хуже -40 dBm
  • Работает с непрерывными и модулированными сигналами
  • Прочная и надежная конструкция

Высокая скорость измерений

Высокоскоростные измерители длины волны серии 828B выполнены по дизайну на основе использования уникальной технологии интерферометров, который отличается от дизайна других измерителей длины волны WDM систем.  Данные приборы построены на основе эталона Физо, что позволяет генерировать пространственную интерферограмму, которая регистрируется с помощью быстрого InGaAs фотодетектора. Используя встроенный цифровой процессор, интерферометрические данные быстро обрабатываются и переводятся в данные об измеренной длине волны. Объединение данных технологий позволяет производить измерения с беспрецедентной скоростью до 1 кГц.

Автоматическая калибровка

Приборы серии 828B производят измерения абсолютного значения длины волны непрерывных и модулированных оптических сигналов с точностью ± 1 пм. Такая производительность неизменной на протяжении долгого периода времени, так как система постоянно калибруется с помощью встроенного лазерного диода, чья длина волны завязана на хорошо известную линию поглощения ацетилена.

Работа в промышленных условиях

Высокоскоростные измерители длины волны серии 828B разработаны специально для использования в условиях промышленности и производства. Прибор с легкостью управляется через встроенный сенсорный экран. Большое количество возможностей подключения обеспечивает многофункциональность, необходимую в большинстве применений. Передача данных может осуществляться через RS-422 интерфейс. Они могут быть синхронизированы как самим прибором, так и с помощью внешних сигналов, задаваемых пользователем. Подключение может также осуществляться через USB, Ethernet или GPIB интерфейс с помощью SCPI команд.

Технические характеристики

Модель 828B
Тип измеряемого лазера Непрерывные и модулированные
Рабочий диапазон 1250 – 1650 (182 – 240 ТГц)
Точность измерений1,2 ± 0.65 ppm (± 1.0 пм на длине волны 1550 нм)
Воспроизводимость3 ± 0.2 ppm (± 0.3 пм на длине волны 1550 нм)
Калибровка4 Автоматическая со встроенным стандартом длины волны
Разрешение экрана 0.0001 нм
Точность калибровки мощности ± 0.5 дБ (± 30 нм в диапазоне 1310 – 1550 нм)
Линейность ± 0.3 дБ (1250 – 1600 нм)
Зависимость от поляризации ± 0.5 дБ (1250 – 1600 нм)
Разрешение 0.01 дБ
Максимальная ширина линии лазера5 10 ГГц (80 пм на длине волны 1550 нм)
Чувствительность6 1 кГц: -25 dBm (3 мкВт), 500 Гц: -30 dBm (1 мкВт)
250 Гц: -35 dBm (0.3 мкВт) 100 Гц: -40 dBm (0.1 мкВт)
Максимальная мощность Отображаемый уровень: +10 dBm (10 мВт)
Безопасный уровень: +18 dBm (63 мВт)
Потери на отражение 40 дБ
Частота измерений7 1 кГц через RS-422 (5 мс с SPCI)
Оптический вход Одномодовое волокно 9/125 мкм (коннектор типа FC/UPC или FC/APC)
Соединение с ПК
  1. 1. Через RS-422 (внутренняя/внешняя TTL синхронизация)
  2. 2. SCPI подключение через USB 2.0, Ethernet или GPIB
Внутреннее накопление данных до 1 000 000 измерений
Время прогрева 15 мин
Рабочая температура 15 – 30 ˚С
Температура хранения -10 – 70 ˚С
Рабочее давление 500 – 900 мм. рт. ст.
Влажность ≤ 90% при 40 ˚С (не конденсированный воздух)
Габаритные размеры 89 × 432 × 381 мм
Вес 7.2 кг
Напряжение питания 90 – 264 В перем. тока, 47 – 63 Гц, 80 ВА макс.

1 Максимальное отклонение при точности измерений ≥ 99.7%

2 Проконтролировано в соответствии с принятыми стандартами (SRM 2517a)

3 Время измерения 10 мин

4 С использованием лазерного диода, чья длина волны завязана на хорошо известную линию поглощения ацетилена

5 Ширина по уровню FWHM

6 Зависит от скорости фотодетектора

7 Значение времени с использованием SCPI зависит от сетевой синхронизации с ПК
