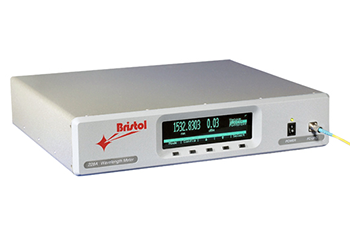

Измеритель длины волны серии 228

  • Измерения перестраиваемых WDM лазеров, DFB лазеров и VCSEL лазеров
  • Точность определения длины волны ± 0.3 пм
  • Время измерения: 0.1 с
  • Одновременное измерение мощности с точностью ± 0.5 дБ
  • Контроль по NIST стандартам

Производитель Bristol Instruments

Описание
Характеристики

Описание

Измерители длины волны серии 228 объединяют в себе высокую точность и воспроизводимость для получения наиболее точных результатов в тех областях, где необходимо спектральное разделение по длинам волн (WDM). С точностью определения длины волны ± 0.3 пм, модель 228 является идеальным инструментом для точного измерения перестраиваемых WDM лазеров, DFB лазеров и VCSEL лазеров. Также данные измерители могут использоваться в качестве инструмента калибровки пассивных WDM компонентов тестового оборудования, например, оптических анализаторов спектра.

Отличительные особенности

  • Измерение длины волны с точностью до ± 0.3 пм
  • Непрерывная калибровка по встроенному эталону длины волны
  • Точность измерений > 99.7%
  • Возможность контроля по NIST стандартам
  • Одновременное измерение мощности с точностью ± 0.5 дБ
  • Время измерения 0.1 с
  • Требуемая входная мощность -30 dBm
  • SCPI подключение через USB 2.0, Ethernet или GPIB
  • Прочная и надежная конструкция

Высочайшая точность

Измерители длины волны серии 228 основаны на технологии использования интерферометра и разработаны для измерения длин волн непрерывных лазеров. Доступны две стандартные модели данной серии: 228A  - более точный измеритель длины волны (±0.3 пм) и 228B – альтернативный экономический вариант с более низкой точностью (±1.0 пм).

Непрерывная калибровка и непревзойденная воспроизводимость

Точность приборов серии 228 остается неизменной на протяжении долгого периода времени, так как система постоянно калибруется с помощью встроенного эталонного He-Ne лазера. Для получения высочайшего разрешения модель 228A использует одночастотный He-Ne лазер, который стабилизируется за счет использования технологии точно сбалансированной продольной моды. В модели 228B используется обычный He-Ne лазер. Уникальный дизайн исполнения прибора на основе интерферометра Майкельсона позволяет минимизировать отклонения от измерения к измерению.

Простота использования и производительность

Измерители длины волны серии 228 являются наиболее удобными для получения характеристик о длинах волн WDM лазеров. Они имеют минимально возможное время измерения одного цикла до 0.1 секунды. Излучение в прибор заводится с помощью волоконного коннектора (UPC или APC) на передней панели прибора. Высокая чувствительность системы позволяет заводить излучение с минимальной мощностью в 1 мкВт. Автоматический усилитель постоянно регулирует уровень сигнала на фотодетекторе для получения оптимальной производительности. Элементы управления прибором и дисплей удобно расположены на передней панели. Полученные данные о длине волны и мощности, максимальном и минимальном значениях и общее отклонение за время измерения могут отображаться в различных форматах. Эти данные также можно отправить на ПК, используя USB- или Ethernet кабель (GPIB - опционально). В добавление, данные приборы могут устанавливаться в стойки с колесиками для более удобного использования в лабораториях или на производстве.

Технические характеристики

Модель 228A 228B
Тип измеряемого лазера Непрерывные
Рабочий диапазон 1250 – 1650 (182 – 240 ТГц)
Точность измерений1 ± 0.2 ppm
(± 0.3 пм на длине волны 1550 нм
± 0.3 пм на длине волны 1310 нм)
± 0.65 ppm
(± 1.0 пм на длине волны 1550 нм
± 0.9 пм на длине волны 1310 нм)
Воспроизводимость измерений2 ± 0.1 ppm
(± 0.15 пм на длине волны 1550 нм
± 0.1 пм на длине волны 1310 нм)
± 0.3 ppm
(± 0.5 пм на длине волны 1550 нм
± 0.4 пм на длине волны 1310 нм)
Калибровка Непрерывная со встроенным стабилизированным одночастотным He-Ne лазером Непрерывная со встроенным стандартным He-Ne лазером
Разрешение 0.00001 нм 0.0001 нм
Точность калибровки мощности ± 0.5 дБ (± 30 нм в диапазоне 1310 – 1550 нм)
Линейность ± 0.3 дБ (1250 – 1600 нм)
Зависимость от поляризации ± 0.5 дБ (1250 – 1600 нм)
Разрешение 0.01 дБ
Максимальная ширина линии лазера3 1 ГГц (8 пм 1550 нм) 10 ГГц (80 пм 1550 нм)
Чувствительность -30 дБ (1 мкВт)
Максимальная мощность Отображаемый уровень: +10 dBm (10 мВт)
Безопасный уровень: +18 dBm (63 мВт)
Потери на отражение UPC коннектор: 35 дБ
APC коннектор: 50 дБ
Частота измерений 4 Гц (0.25 с) 10 Гц (0.1 с)
Режимы измерений
  1. Длина волны и мощность
  2. Максимальное/минимальное значение длины волны, суммарное отклонение
  3. Максимальное/минимальное значение мощности, суммарное отклонение
Оптический вход Одномодовое волокно 9/125 мкм (коннектор типа FC/UPC или FC/APC)
Соединение с ПК SCPI подключение через USB 2.0, Ethernet или GPIB (предоставляются примеры из LabView), ОС Windows 7 или 8
Время прогрева < 15 мин
Рабочая температура 15 – 30 °С
Температура хранения -10 – 70 °С
Рабочее давление 500 – 900 мм. рт. ст.
Влажность ≤ 90% при 40 °С (не конденсированный воздух)
Габаритные размеры 89 × 432 × 381 мм
Вес 7.65 кг
Напряжение питания 90 – 264 В перем. тока, 47 – 63 Гц, 80 ВА макс.

1 Максимальное отклонение при точности измерений ≥ 99.7% и при контроле по NIST стандартам

2 За время измерений в 10 минут при точности ≥ 99.7%. Стандартное отклонение составляет 1/3 часть от представленного значения

3 Ширина, измеренная по уровню FWHM. При большей ширине линии точность измерений уменьшается
