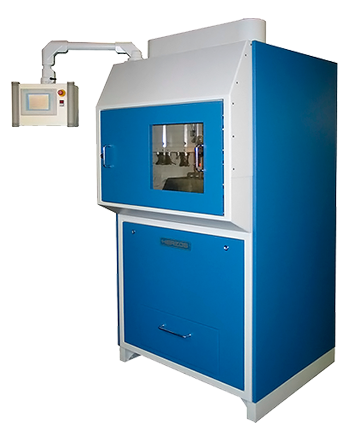

Автоматический фрезерный станок с двумя фрезеровальными головками для подготовки проб сталей и чугунов к анализу HERZOG HS-FF

  • Пневматический зажимом образцов
  • Скорость вращения: 2800 об/мин
  • Давление сжатого воздуха: 5 бар, max. 10 бар
  • Автономная работа или встраивание в автоматическую систему

Производитель Herzog

Описание

HERZOG HS-FF - автоматический фрезерный станок с пневматическим зажимом образцов для быстрой подготовки стальных и чугунных образцов к анализу на оптических эмиссионных и рентгенофлуоресцентных спектрометрах в автоматизированных аналитических системах.
Может работать автономно, а также его без проблем можно встроить в автоматическую систему на более позднем этапе.
Спроектирован для длительной работы в тяжелых условиях и с большой нагрузкой. Это гарантирует высокую надежность и бесперебойную работу.
Образцы могут устанавливаться в станок вручную, автоматически или при помощи внешнего промышленного робота непосредственно в зажимное устройство. Станок запускается выбором соответствующей программы обработки образцов.

Особенности

Последовательность работы станка:

  • Образец зажимается
  • Измеряется высота образца
  • Фрезерование одной или второй фрезерной головкой
  • Охлаждение образца сжатым воздухом

Максимальная твердость материала образцов 64 - 65 ед. по Роквеллу.

Программируемый Контроллер с 16 программами обработки образцов:
Станок работает под управлением микропроцессора, позволяет программировать параметры фрезерования на всех стадиях обработки проб. За счет этого при высокой скорости обработки проб (примерно 20 - 40 сек. на одну пробу) достигается высокое качество анализируемой поверхности, которое воспроизводится от пробы к пробе и за счет этого обеспечивается высокое качество результатов анализа.
Можно запрограммировать и защитить паролем 16 программ обработки образцов с различными параметрами.
Все этапы обработки – зажим образца, измерение его высоты, применение 1-й и/или 2-й фрезеровальной головки выполняются автоматически. Скорость подачи и скорость вращения фрезы, глубина фрезерования могут задаваться на управляющем терминале.

Технические характеристики

Источник питания и энергопотребление: 400 B, 50 Гц, 3 фазы, мощность 14,0 КВА;
Размеры: 1070 х 1015 х 2020 мм;
Скорость вращения: 2800 об/мин
Масса: ~1400 кг
Сжатый воздух: Давление: 5 бар, max. 10 бар
Расход воздуха: Примерно 750 л. на образец
Параметры обработки: Глубина фрезерования макс. 2 мм, программируемая с шагом 0,05 мм
Продолжительность цикла обработки одного образца: в зависимости от программы 20...40 сек.
Число программ обработки: 16
