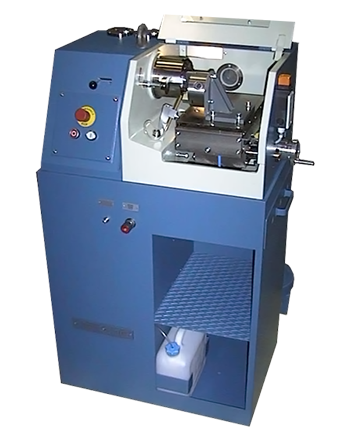

Полуавтоматический фрезерный станок Herzog HAF/2

  • Полуавтоматический фрезерный станок
  • 3 режима скорости 2700, 3200, 4400 об./мин. (в зависимости от материала образца)
  • Давление сжатого воздуха 6-7 атм.
  • Цилиндрическая, прямоугольного сечения, грибообразная форма обрабатываемых образцов с диаметром от 6 до 70 мм

Производитель Herzog

Описание

Herzog HAF/2 - полуавтоматический фрезерный станок для подготовки образцов цветных металлов к спектрометрическому анализу.
Станок предназначен для подготовки ровной воспроизводимой поверхности образцов цветных металлов для рентгенофлуоресцентного и оптического эмиссионного анализа. Также может использоваться для набора стружки от образцов цветных металлов.

Особенности

Форма обрабатываемых образцов – цилиндрическая, прямоугольного сечения, грибообразная с диаметром от 6 до 70 мм.
Пробы вручную устанавливаются и фиксируются в самоцентрирующимся зажимном устройстве.
Глубина фрезерования настраивается рукояткой, подсоединенной к высокоточному шпинделю.
Зажим с пробой автоматически перемещается по направляющим перпендикулярно оси вращения фрезерной головки. Скорость подачи пробы плавно регулируется и может точно настраиваться.
В процессе фрезерования пробы могут охлаждаться специальной жидкостью из встроенного устройства.
Для предотвращения повреждения обработанной поверхности фреза отводится от образца сразу после окончания обработки поверхности.
Станок оснащен специальной фрезеровальной головкой с 7 резцами из карбида вольфрама или алмазными.
После окончания фрезерования готовая проба вручную забирается из станка.
В целях безопасности во время работы станка дверца приемного столика блокируется.
Имеется легко обслуживаемый контейнер для сбора и удаления стружки

Для обработки больших потоков образцов предназначены полностью автоматические фрезерные станки HN-FF или HN-SF.

Стандартная комплектация

  • устройство для фиксации образцов различных размеров
  • защитная крышка с окном
  • устройство подачи охлаждающей жидкости

Технические характеристики

Мощность двигателя 1,1 кВт
3 режима скорости 2700, 3200, 4400 об./мин. (в зависимости от материала образца)
Сжатый воздух давление 6-7 атм., расход 20 дм3/мин.
Размеры с упаковкой 900 х 1050 х 1550 мм (720 х 500 х 1190)
Электропитание 400 В, 3 фазы, 50 Гц, 2.0 КВА
Охлаждающая жидкость расход около 20 см3 на пробу, контейнер на 10 л жидкости
Вес брутто - 450 кг, нетто 350 кг
