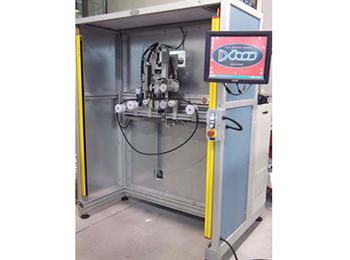

Автоматическая система сортировки больших прокладок MOR

  • Автоматическая система сортировки больших прокладок и резиновых / пластиковых труб
  • Тип изделия: эластомеры, жесткие материалы
  • Размеры изделий от 300 мм до 5000 мм OD
  • Разрешение камеры: 5 Мп
  • Макс. высота изделия: 20 мм

Производитель Doss Visual Solution

Описание
Характеристики

Особенности

ПК управляет всей системой, которая оснащается монитором и буквенно-цифровой клавиатурой для реализации человеко-машинного  интерфейса. Клавиатура передает соответствующие команды в блок ПЛК, размещенный в электрическом шкафу. Блок ПЛК автоматизирует процесс визуального контроля и значительно сокращает время рабочего цикла, участвует в получении изображений, которые затем транслируются на ПК для каждой камеры/лазера.

Оператор устанавливает изделие между двумя ремнями (с левой и правой стороны), затем изделие пневматически поднимается и освобождает место для загрузки. После размещения изделия в направляющих (вертикальная поворотная ось) используются две кнопки для запуска цикла управления и вращения образца установкой.

Тип управления

  • Контроль поверхности: камера анализирует всю поверхность изделия (по радиусу на 360°) в тот момент, когда изделие проходит перед камерой и оптической системой (призмы и подсветка).

  • Измерение периметра: после запуска система запоминает предварительно выполненную маркировку на изделии и включает режим вращения. Выполнив полный оборот изделия, камера распознает эту маркировку и с помощью кодового датчика определяет периметр прокладки. Завершив контроль, оператор снимает изделие с ремней.

  • Человеко-машинный интерфейс предлагает оператору простое меню с подсказками по каждой функции системы.

Видео-обзор о системе сортировки больших прокладок MOR

Технические характеристики

Тип изделия Эластомеры, жесткие материалы
Цвет изделия Непрозрачные
Характеристики изделия Чистые, без признаков пыли
Мин./макс. размер изделия 300 мм / 5000 мм OD
Разрешение камеры 5 Мп
Макс. высота изделия 20 мм
Скорость установки 8 мт/мм
Масштабирование 6x ручной
Уровень шума < 60 дБ
Трехфазное электропитание 400/440 В
Максимально допустимая мощность 3 кВт
Средняя потребляемая мощность 1,5 кВт
