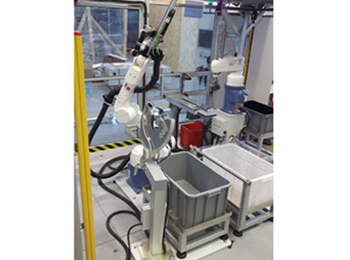

Автоматическая система сортировки больших колец DUET

  • Автоматическая система сортировки больших прокладок из 2-х станций контроля
  • Размер изделий: от 60 мм ID до 250 мм OD, от 80 мм ID до 250 мм OD
  • Разрешение: ± 0,025 мм/пикс
  • Человеко-машинный интерфейс

Производитель Doss Visual Solution

Описание
Характеристики

Особенности

Тип проверки – контроль состояния поверхности:

  • Инородные тела
  • Пятна
  • Ободки
  • Дефекты материала
  • Царапины
  • Разрывы
  • Разрезы
  • Заусенцы
  • Изменение цвета
  • Размеры

Опция

  • комплект подачи и распределения колец  (с внешним диаметром от 50 до 150 мм)

Блок подачи размещает изделия в один ряд на транспортере, который непрерывно перемещает их в первую зону «подхвата» (первый робот). Робот последовательно выкладывает каждое изделие на пластину и проверяет его размеры с помощью оптико-электронной группы управления. Если изделие признано годным, оно помещается на металлическую пластину и подхватывается вторым роботом.

Второй робот растягивает изделие и вращает его перед блоком визуального контроля. Здесь выявляются поверхностные дефекты в соответствии с настройками параметров. Несколькими секундами позже данный робот сортирует годные и бракованные изделия по разным корзинам. Бракованные изделия перемещаются на отдельную выдачу, затем попадают в пакеты, бумажные коробки или ПВХ-контейнеры внутри или вне установки для сбора деталей.

Человеко-машинный интерфейс предлагает оператору удобное меню с подсказками по функциям системы. Информативный экран соединен с каждой станцией управления, поэтому количество бракованных изделий, отсортированных по типам, постоянно контролируется наряду с количеством исправных изделий.

В любой момент можно запросить полный отчет о результатах контроля (общее количество брака, количество брака/тип неисправности, количество пригодных деталей и др.). Это можно сделать для каждой станции или в целом для группы станций, затем данные печатаются или проверяются по статистическим расчетам (в соответствии с порядковыми номерами).

Видео-обзор системы сортировки больших колец DUET

Технические характеристики

DUET DUET 2 TLC DUET 2 TLC + 2RBT
Тип изделий Эластомеры Эластомеры Эластомеры
Мин. внутренний диаметр 60 мм 80 мм 80 мм
Макс. наружный диаметр 250 мм 250 мм 250 мм
Мин. хорда 2 мм 2 мм 2 мм
Макс. хорда 6 мм 6 мм 6 мм
Разрешение ± 0,025 мм/пикс ± 0,025 мм/пикс ± 0,025 мм/пикс
Макс. скорость контроля 250 Пз/ч 1)3) 360 Пз/ч 1)3) 720 Пз/ч 1)3)
Уровень шума < 70 дБ < 70 дБ < 70 дБ
Трехфазное электропитание 400 В 2) 400 В 2) 400 В 2)
Максимально допустимая мощность 5,2 кВт 5,2 кВт 5,2 кВт
Расход сжатого воздуха 200 Нл/мин 200 Нл/мин 200 Нл/мин

1) Для изделий с диаметром OD ниже 100 мм/150 мм
2) Напряжение 440 В при 60Гц
3) Изделия с пошаговой подачей
