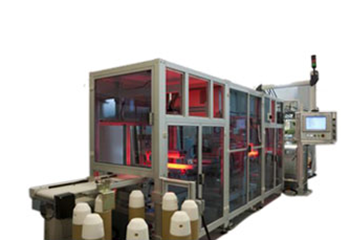

Система сортировки прокладок сложной формы с ручной загрузкой MIGL II

  • Автоматическая система сортировки прокладок сложной формы с ручной загрузкой
  • Тип изделий: эластомеры, жесткие материалы
  • Размеры изделий: ширина 30 - 190 мм, длина 30 – 600 мм
  • Рабочее поле: 200 мм

Производитель Doss Visual Solution

Описание
Характеристики

Описание

Автоматическая система сортировки прокладок сложной формы с ручной загрузкой. Гибкость программного обеспечения позволяет получать отличные изображения сложных изделий, записывать их в параметрической форме для последующего анализа отдельных дефектов.

Особенности

Тип проверки станция 1

  • Точечный контроль толщины лазером

Тип проверки станция 2

  • Контроль поверхности, сторона A:
  • царапины
  • пористость
  • проверка толщины поверхности

Тип проверки станция 3

  • Система переворота изделия
  • Контроль поверхности, сторона B:
  • царапины
  • пористость

Тип проверки - станция 4

  • Контроль размеров
  • Проверка заусенцев / дефектов материала
  • Контроль трещин, деформирующих профиль
  • Контроль серии
  • Контроль брака
  • Расчет прорезей
  • Определение толщины (в точке)
  • Длина изделий прямоугольной формы
  • Контроль круговых элементов

ДОПОЛНИТЕЛЬНО

Робот-погрузчик

  • Укладка изделий
  • Камера для считывания положения изделий
  • Робот-укладчик с камерой управления

Робот разгрузки

Видео-обзор о системе сортировки MIGL II

Технические характеристики

Рабочее поле 200 мм
Размеры изделия: ширина 30 – 190 мм
Размеры изделия: длина 30 – 600 мм
Размеры изделия: толщина 1 – 10 мм
Разрешение 0,049 мм/пикс.
Тип изделий Эластомеры, жест. материалы
Цвет изделия Непрозрачные
Скорость контроля, изделие до 50 мм 2880 Пз/ч
Скорость контроля, изделие до 100 мм 2500 Пз/ч
Скорость контроля, изделие до 150 мм 1800 Пз/ч
Скорость контроля, изделие до 200 мм 1500 Пз/ч
Уровень шума  < 70 дБ (A)
Зона контроля  фикс., с ручной регулировкой
Средняя потребляемая мощность 9 кВт
Расход сжатого воздуха 800 Нл/мин
