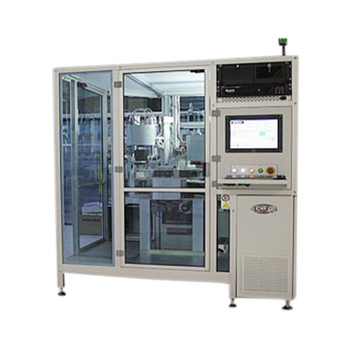

Автоматическая система сортировки для микродеталей MICRO

  • Cистема сортировки для уплотнительных колец и контроля качества
  • Тип детали: Эластомеры
  • Диапазон размеров детали: 0,5 мм ID - 7 мм OD
  • Разрешение камеры: 5 Мп
  • Макс. высота детали: 0,5 - 2 мм

Производитель Doss Visual Solution

Описание
Характеристики

Описание

Автоматическая система сортировки для уплотнительных колец и контроля качества микродеталей с размером от 0,5 мм ID до 7 мм OD. Система состоит из одного прозрачного стола, который позволяет выполнить проверку поверхностей круглых микроизделий с обеих сторон.

Особенности

Тип проверки – станции для контроля размеров и поверхности изделий с обеих сторон

  • Проверка состояния поверхности выполняется в разных зонах контроля (мин. OD образца 0,5 мм)
  • Инородные тела, ободки, порезы
  • Царапины (определяются свыше 30 оттенков серого)
  • Идентификация цветов
  • Измерение дефектов
  • Контроль размера детали (до 4 размеров по каждой детали)
  • Контроль контура (профиля)
  • Контроль заусенцев, дефектов материала и повторного формования, концентричность, контроль толщины в точках
  • овальность, корректировка, расчет, статистика, сертификат
  • Распознавание стороны детали
  • Возможность для дистанционного контроля по интерактивному телевидению

Тип лазерного контроля

  • Плоскостность, толщина, осевая деформация

Тип боковой проверки (дополнительно)

  • Дополнительная станция для проверки боковой поверхности (внутри и снаружи)
  • Царапины на линиях отреза, порезы, дефекты материала

С помощью интерфейса оператор задает параметры и допуски. Детали загружаются специальной вибросистемой для микроизделий и сортируются по небольшим пластмассовым стаканам (пригодные изделия, брак и пробы) в конце цикла контроля с помощью вакуумной установки. Система выдает отчет о результатах выполненной сортировки. Гибкость настройки программы обеспечивает превосходную стабильность результатов проверок и трассируемость проверенных серий.

Видео-обзор автоматической системы сортировки MICRO

Технические характеристики

Тип детали Эластомеры
Цвет детали Непрозрачные
Характеристика детали Чистые, без признаков пыли
Диапазон размеров детали 0,5 мм ID - 7 мм OD
Разрешение камеры 5 Мп
Макс. высота детали 0,5 - 2 мм
Пз/сек 3 Пз/сек1)
Масштабирование 6x ручной
Стабильность результатов измерений ширины ± 5 мкм
Разрешение лазера 0,0001
Измерение телецентрической линзой, OD 50 мм 0,003
Уровень шума < 75 дБ
Трехфазное электропитание 400/440 В2)
Максимально допустимая мощность 3 кВт
Расход сжатого воздуха 300 Нл/мин

1) Для деталей с наружным диаметром менее 3 мм прим. другое значение
2) Контроль размеров выполняется без телецентрической линзы
