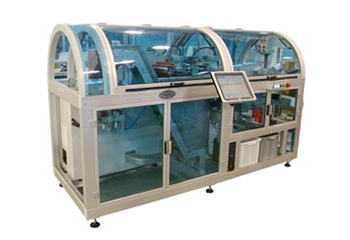

Автоматическая система сортировки для проверки качества круглых колец FLY
- Тип изделия: круглые кольца
- Зона контроля: 10 – 50 мм OD
- Макс. высота изделия1,5 – 6 мм
- Класс проверки: N
Производитель Doss Visual Solution
Описание
Высокоскоростная автоматическая система сортировки для проверки качества круглых колец (класс «N») размером от 10 мм до 50 мм OD.
Особенности
Тип проверки с обеих сторон
- Царапины
- Пористость
- Изменение цвета
- Наружные/внутренние заусенцы
- Деформации
- Серийный контроль
- Дефекты
С помощью интерфейса оператор задает параметры и допуски. Изделия загружаются в лоток и распределяются системой подачи, которая перемещает их в направлении ремня «в виде сэндвича». Ремень перемещает изделия, ускоряет их движение, распределяет и затем сбрасывает. Процесс падения после высвобождения (из ремня) изделий фиксируется двумя камерами, установленными друг напротив друга, поэтому изображения изделий получаются двусторонними.
После тщательной обработки и контроля параметров система генерирует сигнал о том, что изделие является пригодным или бракованным. Новая система сортировки позволяет отбирать исправные изделия (пригодные) после указанного контроля без применения сжатого воздуха и в большинстве случаев с низким уровнем шума (шумовым загрязнением).
Информативный экран соединен с каждой станцией управления, поэтому количество бракованных изделий, отсортированных по типам, можно постоянно контролировать наряду с количеством исправных изделий. В любой момент можно запросить полный отчет о результатах контроля (общее количество брака, количество брака/тип неисправности, количество пригодных изделий и др.). Дополнительно выполнена подготовка для проведения автоматического учета и подключения интерфейса упаковочной машины.
Видео-обзор системы сортировки для проверки качества круглых колец
Технические характеристики
Тип изделия | Круглые кольца |
Класс проверки | N |
Цвет изделия | Непрозрачные |
Характеристика изделия | Чистые, без признаков пыли |
Зона контроля | 10 – 50 мм OD |
Разрешение камеры | ± 0,08 мм |
Разрешение при проверке размеров | ± 0,1 мм |
Разрешение для контроля поверхности | ± 0,2 мм |
Стабильность показаний размеров | ± 0,1 мм |
Точность показаний размеров | ± 0,1 мм |
Макс. высота изделия | 1,5 – 6 мм |
Пз/сек (макс. скорость) | 10 шт/сек |
Разрешение оптической системы | 80 мкм |
Уровень шума | < 40 дБ |
Средняя потребляемая мощность | 1,7 кВт |
