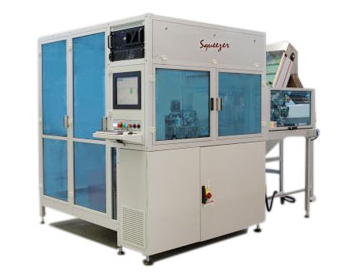

Обжимная система SQUEEZER®

  • Обнаружение дефектов методом обжима изделий
  • Тип образца: эластомеры
  • Разрешение камеры: 5 Мп
  • Макс. размер OD: 50 мм
  • Макс. высота образца: 0,8 - 15 мм
  • Версии с контролем изделия с одной или двух сторон

Производитель Doss Visual Solution

Описание
Характеристики

Описание

Автоматическая система сортировки для обнаружения дефектов методом обжима изделий, запатентованная Doss Visual Solution. С помощью интерфейса оператор задает параметры и допуски. Детали загружаются в лоток и затем выбраковываются в зависимости от типа дефекта, выявленного каждой станцией, и физически отделяются от пригодных изделий, которые попадают в определенную корзину после завершения цикла контроля. Система выдает отчет о результатах выполненной сортировки. Гибкость настройки программы обеспечивает превосходную стабильность результатов проверок и трассируемость проверенных серий. Эта установка может использоваться совместно с системами, например, Mistral или Lite D HD для повышения эффективности контроля.

Особенности

В базовой версии с одним столом осуществляется контроль изделия с одной стороны:

  • Контроль поверхности с одной стороны (мин. размер 4 мм)
  • Контроль заусенцев, дефектов материала и повторного формования
  • Внешние порезы
  • Скрытые порезы
  • Размеры
  • Пористость
  • Овальность
  • Концентричность
  • Расчет
  • Корректировка
  • Статистика
  • Сертификат

В базовой версии с двойным столом осуществляется контроль изделия с 2 сторон:

  • Контроль поверхности с одной стороны (мин. размер 4 мм)
  • Контроль заусенцев, дефектов материала и повторного формования
  • Внешние порезы
  • Скрытые порезы
  • Размеры
  • Пористость
  • Овальность
  • Концентричность
  • Расчет
  • Корректировка
  • Статистика
  • Сертификат

Эта система также предназначена для контроля других круглых деталей (помимо круглых колец).

Видео-обзор обжимной системы SQUEEZER ®

Технические характеристики

Тип образца Эластомеры
Цвет образца Непрозрачные
Характеристики образца Чистые, без признаков пыли
Разрешение камеры 5 Мп
Макс. размер OD 50 мм
Макс. высота образца 0,8 - 15 мм
Пз/сек. 3 Пз/сек1)
Масштабирование 6x ручной
Разрешение мм/пикс. (OD 20 мм) 0,011
Точность результатов измерения (OD 20 мм) 0,00752)
Измерение с помощью телецентрической линзы, OD 50 мм 0,003
Уровень шума < 76,5 дБ
Трехфазное электропитание 400/440 В2)
Максимально допустимая мощность 5 кВт
Средняя потребляемая мощность 1,5 кВт
Расход сжатого воздуха 650 Нл/мин

1) Для деталей с наружным диаметром менее 25 мм прим. другое значение
2) Контроль размеров выполняется без телецентрической линзы
