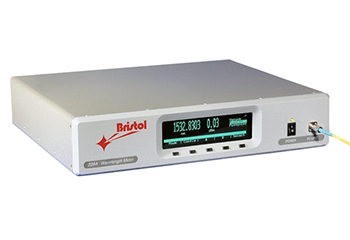

Измеритель длины волны серии 328

  • Измерение длины волны с точностью до ± 0.3 пм
  • Точность измерений > 99.7%
  • Контроль по NIST стандартам
  • Одновременное измерение мощности с точностью ± 0.5 дБ
  • Время измерения 0.25 с
  • Непрерывная калибровка по встроенному эталону длины волны

Производитель Bristol Instruments

Описание
Характеристики

Отличительные особенности

Измерители длины волны серии 328 практически идентичны измерителям серии 228, но единственным отличием является то, что для анализа полученных результатов они используют быстрое преобразование Фурье. Это отличие позволяет измерять длины волн непрерывных и модулированных WDM лазеров с точностью ±0.3 пм.

  • Измерение длины волны с точностью до ± 0.3 пм
  • Непрерывная калибровка по встроенному эталону длины волны
  • Точность измерений > 99.7%
  • Возможность контроля по NIST стандартам
  • Одновременное измерение мощности с точностью ± 0.5 дБ
  • Время измерения 0.25 с
  • Требуемая входная мощность -40 dBm
  • Работает с непрерывными и модулированными сигналами
  • SCPI подключение через USB 2.0, Ethernet или GPIB
  • Прочная и надежная конструкция

Высочайшая точность

Измерители длины волны серии 328 основаны на технологии использования интерферометра Майкельсона и разработаны для измерения длин волн непрерывных и модулированных лазеров. Доступны две стандартные модели данной серии: 328A  - более точный измеритель длины волны (±0.3 пм) и 328B – альтернативный экономический вариант с более низкой точностью (±1.0 пм).

Непрерывная калибровка и непревзойденная воспроизводимость

Точность приборов серии 328 остается неизменной на протяжении долгого периода времени, так как система постоянно калибруется с помощью встроенного эталонного He-Ne лазера. Для получения высочайшего разрешения модель 328A использует одночастотный He-Ne лазер, который стабилизируется за счет использования технологии точно сбалансированной продольной моды. В модели 328B используется обычный He-Ne лазер. Уникальный дизайн исполнения прибора на основе интерферометра Майкельсона позволяет минимизировать отклонения от измерения к измерению.

Простота использования и производительность

Измерители длины волны серии 328 очень просты в использовании. Излучение в прибор заводится с помощью волоконного коннектора (UPC или APC) на передней панели прибора. Высокая чувствительность системы позволяет заводить излучение с минимальной мощностью в 1 мкВт. Автоматический усилитель постоянно регулирует уровень сигнала на фотодетекторе для получения оптимальной производительности. Элементы управления прибором и дисплей удобно расположены на передней панели. Полученные данные о длине волны и мощности, максимальном и минимальном значениях и общее отклонение за время измерения могут отображаться в различных форматах. Эти данные также можно отправить на ПК, используя USB- или Ethernet кабель (GPIB - опционально). В добавление, данные приборы могут устанавливаться в стойки с колесиками для более удобного использования в лабораториях или на производстве.

Технические характеристики

Модель 328A 328B
Тип измеряемого лазера Непрерывные и модулированные
Рабочий диапазон 1270 – 1650 (182 – 240 ТГц)
Точность измерений1 ± 0.2 ppm
(± 0.3 пм на длине волны 1550 нм
± 0.3 пм на длине волны 1310 нм)
± 0.65 ppm
(± 1.0 пм на длине волны 1550 нм
± 0.9 пм на длине волны 1310 нм)
Воспроизводимость измерений2 ± 0.1 ppm
(± 0.15 пм на длине волны 1550 нм
± 0.1 пм на длине волны 1310 нм)
± 0.3 ppm
(± 0.5 пм на длине волны 1550 нм
± 0.4 пм на длине волны 1310 нм)
Калибровка Непрерывная со встроенным стабилизированным одночастотным He-Ne лазером Непрерывная со встроенным стандартным He-Ne лазером
Разрешение 0.0001 нм
Точность калибровки мощности ± 0.5 дБ (± 30 нм в диапазоне 1310 – 1550 нм)
Линейность ± 0.3 дБ (1270 – 1600 нм)
Зависимость от поляризации ± 0.5 дБ (1270 – 1600 нм)
Разрешение 0.01 дБ
Максимальная ширина линии лазера3 1 ГГц (8 пм 1550 нм) 10 ГГц (80 пм 1550 нм)
Чувствительность -40 дБ (1270 – 1600 нм)
-30 дБ (1600 – 1650 нм)
Максимальная мощность Отображаемый уровень: +10 dBm (10 мВт)
Безопасный уровень: +18 dBm (63 мВт)
Потери на отражение UPC коннектор: 35 дБ
APC коннектор: 50 дБ
Частота измерений 4 Гц (0.25 с)
Режимы измерений
  1. Длина волны и мощность
  2. Максимальное/минимальное значение длины волны, суммарное отклонение
  3. Максимальное/минимальное значение мощности, суммарное отклонение
Оптический вход Одномодовое волокно 9/125 мкм (коннектор типа FC/UPC или FC/APC)
Соединение с ПК SCPI подключение через USB 2.0, Ethernet или GPIB (предоставляются примеры из LabView), ОС Windows 7 или 8
Время прогрева < 15 мин
Рабочая температура 15 – 30 °С
Температура хранения -10 – 70 °С
Рабочее давление 500 – 900 мм. рт. ст.
Влажность ≤ 90% при 40 °С (не конденсированный воздух)
Габаритные размеры 89 × 432 × 381 мм
Вес 7.65 кг
Напряжение питания 90 – 264 В перем. тока, 47 – 63 Гц, 80 ВА макс.

1 Максимальное отклонение при точности измерений ≥ 99.7% и при контроле по NIST стандартам

2 За время измерений в 10 минут при точности ≥ 99.7%. Стандартное отклонение составляет 1/3 часть от представленного значения

3 Ширина, измеренная по уровню FWHM. При большей ширине линии точность измерений уменьшается
