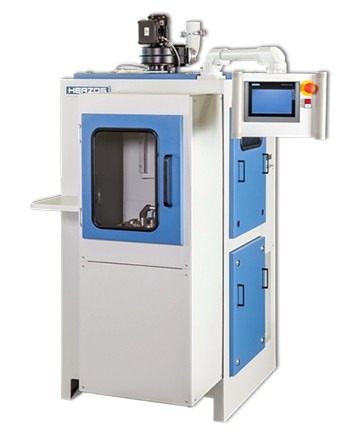

Автоматические фрезерные станки для подготовки образцов цветных металлов к спектрометрическому анализу Herzog HN-FF и HN-SF

  • Автоматический фрезерный станок
  • Давление от 5 до 10 атм
  • Две фрезерные головки или отрезная пила и фрезерная головка
  • Программирование до 9 программ с различными режимами обработки проб
  • Охлаждение пробы в процесе фрезерования

Описание

Автоматические фрезерные станки для подготовки образцов цветных металлов к спектрометрическому анализу:
Herzog HN-FF - с двумя фрезерными головками
Herzog HN-SF - с отрезной пилой и фрезерной головкой

Станки предназначены для полностью автоматизированной подготовки образцов. Автоматический процесс с программным контролем операций и улучшенной воспроизводимостью качества поверхности обеспечивает наилучшие результаты анализа. Можно запрограммировать до 9 программ с различными режимами обработки проб. Обрабатываемые образцы могут иметь форму цилиндра, диска или грибка диаметром от 6 до 70 мм. В процессе фрезерования пробы могут охлаждаться специальной жидкостью.

Обработка проб

Вручную или автоматической системой проба устанавливается на приемный столик. После запуска станка проба автоматически центруется и зажимается. Далее пробы обрабатываются следующим образом:

- на станке HN-FF нижняя часть пробы фрезеруется на заданную глубину первой фрезой и затем второй фрезой проводится окончательная подготовки поверхности к анализу.
- на станке HN-SF нижняя часть пробы отрезается дисковой пилой и затем  фрезой поверхность реза окончательно готовится к анализу.

После окончания фрезерования готовая проба ставится на приемный столик и ее можно забрать из станка вручную или автоматической системой.

Для автоматической подачи проб на приемный столик станок можно укомплектовать специальными магазинами: Магазином карусельного типа   на 10 или 20 проб или магазином спирального типа на 100 проб.

Все параметры, влияющие на качество подготовки образцов, такие как скорость подачи фрезерной головки, глубина фрезерования, скорость вращения фрезы программируются. Они постоянно контролируются микропроцессором. Ошибки неправильной установки образцов или ручного управления исключены. Доступ к изменению параметров программы фрезерования защищен паролем.

Технические характеристики

Микропроцессорный контроллер SIMATIC S7 или Allen Bradley
Электропитание 400 B, 3 фазы, 6 КВА, 50 Гц
Размеры 800 х 1030 х 1500 мм
Масса 750 кг
Кол-во программ 9
Время выполнения программы примерно 60 с.
Сжатый воздух давление от 5 до 10 атм., расход 300 дм3/образец
Размеры с упаковкой 900 х 1050 х 1550 мм (720 х 500 х 1190 )
Электропитание 400 В, 3 фазы, 50 Гц, 2.0 КВА
Охлаждающая жидкость расход около 20 см3 на пробу, контейнер на 10 л жидкости
Вес: брутто - 450 кг, нетто 350 кг
Подсоединение в вентиляции  патрубок диаметром 120 мм наверху станка.
Производительность вентиляции  8 м3 /min.
