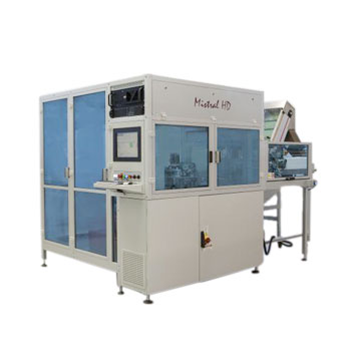

Автоматическая инспекционная система MISTRAL HD

  • Cистема для контроля поверхности, профиля, обрыва и среза уплотнительного кольца и технических деталей
  • Тип образца: эластомеры,  жесткие материалы
  • Макс. размер OD: 80 мм
  • Разрешение камеры: 5 Мп
  • Макс. высота образца: 0,8 - 15 мм

Производитель Doss Visual Solution

Описание
Характеристики

Описание

Автоматическая инспекционная система для контроля поверхности, профиля, обрыва и среза уплотнительного кольца и технических деталей с размером от 5 мм ID до 80 мм OD. Cистема сортировки состоит из одного стола, который позволяет выполнить проверку поверхности круглых изделий и/или технических изделий с одной стороны. В качестве опции предлагается рабочий прозрачный стол для контроля изделий с обеих сторон.

Особенности

Тип проверки – камера 1

  • Проверка состояния поверхности выполняется в разных зонах контроля (мин. OD образца 4 мм)
  • Инородные тела, ободки, порезы
  • Царапины (определяются свыше 30 оттенков серого)
  • Идентификация цветов
  • Измерение дефектов
  • Контроль размера детали (до 4 размеров по каждой детали)
  • Контроль контура (профиля)
  • Контроль заусенцев, дефектов материала и повторного формования, концентричность, контроль толщины в точках
  • Овальность, корректировка, расчет, статистика, сертификат
  • Распознавание стороны детали
  • Возможность для дистанционного контроля по интерактивному телевидению

Тип лазерного контроля

  • Плоскостность, толщина

Опции

  • Дополнительная станция для проверки боковой поверхности изделия снаружи и внутри
  • Упаковка и маркировка контролируемых изделий и расфасованных по пакетам
  • Загрузка по штрихкодам позиций
  • Контроль толщины изделия лазером (в точках)
  • Автоматическое распознавание размеров изделий

С помощью интерфейса оператор задает параметры и допуски. Изделия загружаются в лоток и затем выбраковываются в зависимости от типа дефекта, выявленного каждой станцией, и физически отделяются от пригодных изделий, которые попадают в определенную корзину после завершения цикла контроля. Система выдает отчет о результатах выполненной сортировки. Гибкость настройки программы обеспечивает превосходную стабильность результатов проверок и трассируемость проверенных серий.

Видео-обзор автоматической инспекционной системы MISTRAL HD

Технические характеристики

Тип образца Эластомеры,  жесткие материалы
Цвет образца Непрозрачные
Характеристики образца Чистые, без признаков загрязнения
Макс. размер OD 80 мм
Разрешение камеры 5 Мп
Разрешение лазера 0,0001
Точность лазера 0,002
Макс. высота образца 0,8 - 15 мм
Пз/сек. 8 Пз/сек1)
Масштабирование 6x ручной
Разрешение мм/пикс. (OD 20 мм) 0,011
Точность измерения (OD 20 мм) 0,00752)
Разрешение мм/пикс. (OD 60 мм) 0,032
Точность результатов измерения (OD 60 мм) 0,02252)
Измерение с  помощью телецентрической линзы, OD 50 мм 0,003
Уровень шума < 76,5 дБ
Трехфазное электропитание 400/440 В2)
Максимально допустимая мощность 5 кВт
Средняя потребляемая мощность 1,5 кВт
Расход сжатого воздуха 650 Нл/мин

1) Для деталей с наружным диаметром менее 10 мм
2) Контроль размеров выполняется без телецентрической линзы
