Нанесение и измерение in-situ подтягивающего резистора 1 кОм при угловом наклоне FIB



При разработке новой интегральной схемы (ИС) дефекты могут возникнуть уже после первых испытаний. Правка схемы - это мощный метод, который позволяет быстро модифицировать ИС и отлаживать ее без необходимости подготовки новых масок. Среди этих модификаций осаждение прецизионного резистора между двумя узлами схемы является обычной практикой.

В данном варианте применения описывается измерение in-situ величины сопротивления резистора, когда его создают с помощью нанесения платины, индуцированного FIB. Одновременное нанесение и измерение резистора проводили под углом наклона столика 54 °.

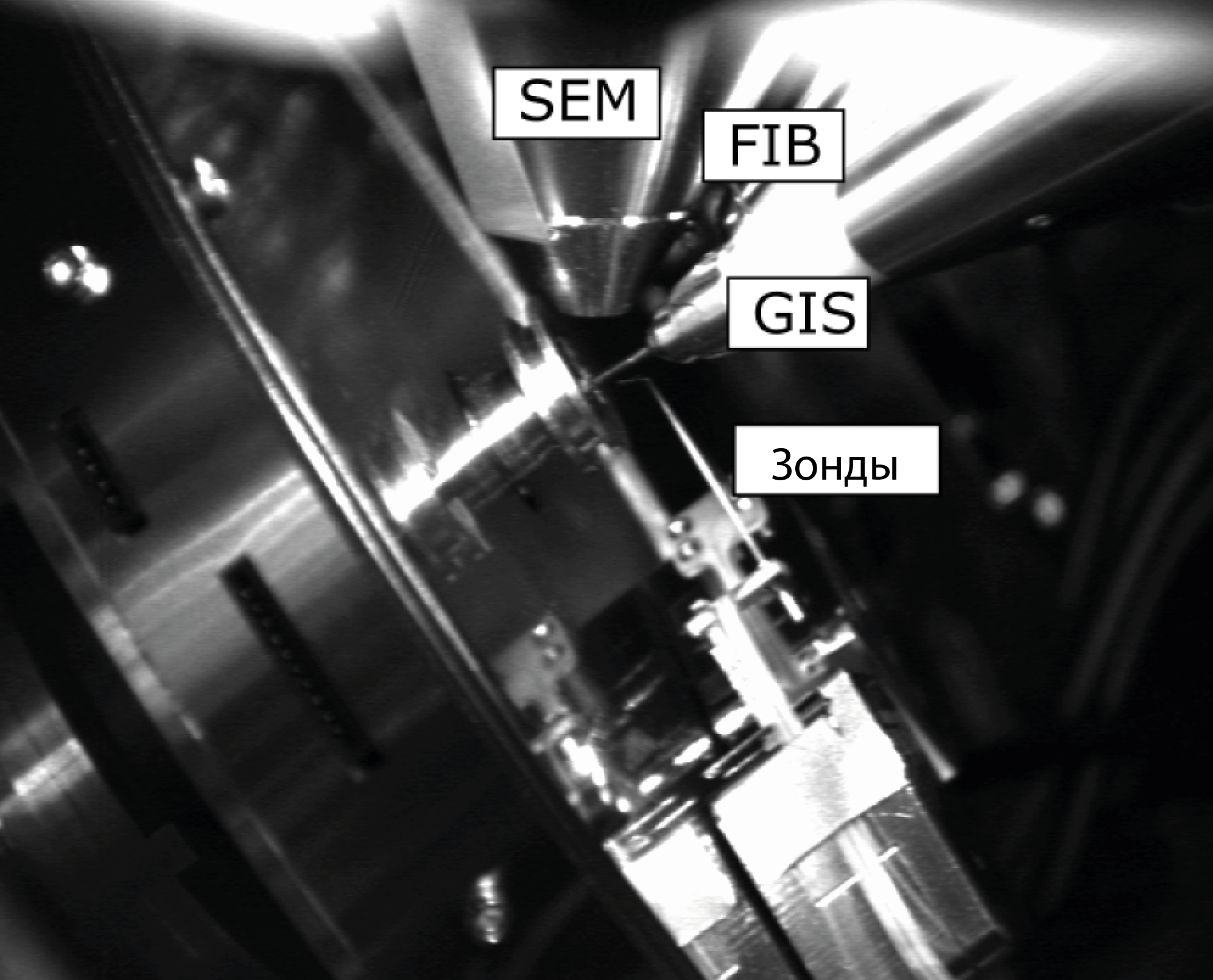

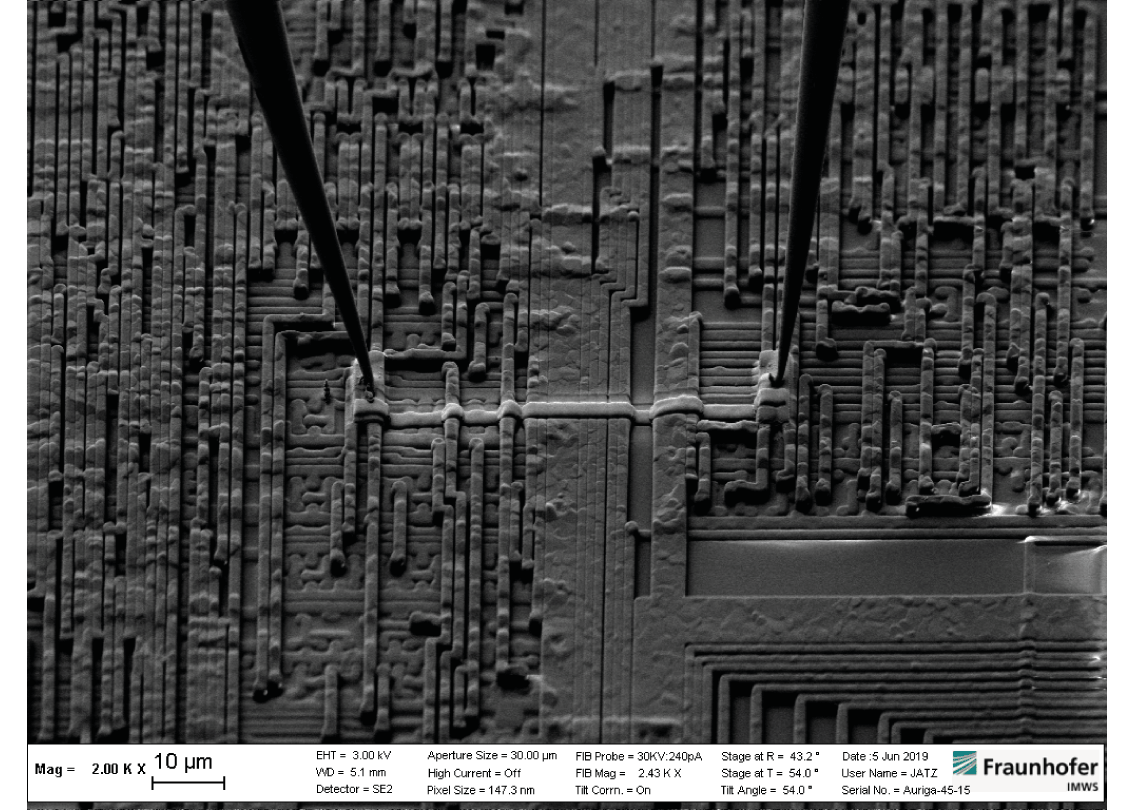

Когда столик был установлен под правильным углом наклона, два нанозонда были подключены к обоим выводам резистора, на котором проводили осаждение. Сопротивление отслеживали во время осаждения и использовали в качестве конечной точки, когда было достигнуто желаемое значение.

miBot™ является идеальным измерительным инструментом для редактирования схем благодаря точной посадке зондов и поддержанию устойчивых электрических контактов в течение длительного времени при наклоне предметного столика электронного микроскопа.

Место проведения эксперимента: Fraunhofer CAM, Halle, Germany

Подробная информация:

  • Компактность: 20.5 х 20.5 х 13.6 мм, плечо: 8.3 мм (без рабочего органа)
  • 4 степени свободы - X, Y, R, Z
  • Масштабируемое разрешение позиционирования от мкм до нм
  • Мобильность – интеграция пьезоэлектрических приводов в манипулятор
  • Готовые решения для электрических или оптических микроскопов (NANO / MICRO)
  • Широкий диапазон применения: электрическое зондирование, анализ дефектов, манипулирование
