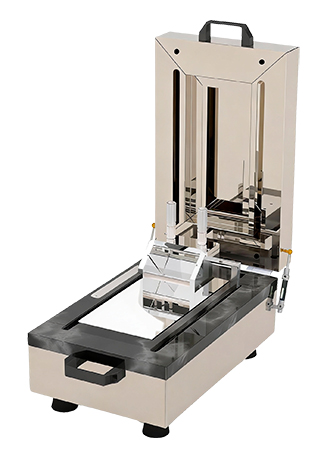

Лабораторная установка для нанесения пленочных покрытий (с ракельным лезвием) с блоком сушки

  • Получение пленок методом полива из раствора *
  • Размер покрытия: до 210 мм х 400 мм
  • Толщина пленочного покрытия: от 10 мкм до 10 мм
  • Типы ножей: круглый нож или прямой заостренный нож
  • Температура блока сушки: до 250 °C или выше
  • Вакуумный насос

Производитель E-Spin Nanotech

Особенности и технические характеристики

  • Подложки: тканое полотно, полиэтиленовая пленка, бумага, нетканый материал.
  • Размер образца: до 210 мм х 400 мм
  • Толщина пленочного покрытия: от 10 мкм до 10 мм
  • Мощность: 10 кВт

Покрывающая головка

  • Типы покрывающих головок: нож-на-ролике (knife-on-roll) и нож-на-воздухе (knife-on-air).
  • Типы ножей: круглый нож и прямой заостренный нож.
  • Ширина покрытия X длина: 210 мм X 400 мм (прим.)
  • Каркас: SS304 или комбинация SS304 с другими сплавами, съемный.
  • Настройка зазора: возможность установить зазор между подложкой и ножом (толщина покрытия) с помощью изолирующего циферблатного индикатора с обеих сторон.
  • Точность зазора: 0.01 мм.
  • Тип управления индикатора: ручной

Блок сушки

  • Размер: до 210 х 400 мм.
  • Температура: до 250 °C
  • Тип нагрева: электрический
  • Мощность нагревателя: 9 кВт
  • Температурная точность: ± 1 °C
  • Время выдержки: до 999 сек
  • Движение рамки: рамка для нанесения покрытия автоматически выдвигается по истечении заданного времени выдержки.
  • Изоляция: изоляция из минеральной ваты плотностью 96 кг/м3, толщиной 50 мм для предотвращения потерь тепла и поддержания равномерной температуры.
  • Измерение температуры: бесконтактная система измерения температуры.
  • Схема охлаждения: автоматический подъем крышки после завершения нанесения покрытия для более быстрого охлаждения.

Контроль процесса

  • Сенсорный дисплей с единицами измерения.
  • Отображение графической иллюстрации процесса (схемы процесса)
  • Ввод параметров через меню для времени выдержки, заданной температуры, температуры сушки и т. д.
  • Отображение ошибок и неисправностей
  • Лабораторная установка для нанесения покрытий с сушилкой включает в себя всю теплоизоляцию, выпускное отверстие, соединительные - кабели от двигателей к панели управления.

Видео-обзор установки для нанесения пленочных покрытий

Технические характеристики

FC-1 FC-2 FC-3
Размер покрытия 150 х 200 мм 150 х 200 мм 210 х 400 мм
Скорость 10-50 мм/сек 10-50 мм/сек 10-100 мм/сек
Ход микрометра 0-25 мм 0-25 мм 0-25 мм
Толщина пленки 10 мкм-10 мм
Точность установки толщины 0,1 мм
Блок сушки - До 150 оС До 200 оС
Размер блока сушки - 150 х 200 мм 210 x 400 мм
Мощность нагревателя - 1,25 кВт 2 кВт
Время выдержки 999 сек
Вакуумный насос Опционально Включен Включен
Размер покрывающей головки (аппликатора) 150 мм 150 мм 210 мм
Панель управления Регулирование скорости Регулирование скорости и температуры Регулирование скорости и температуры ПИД-регулятора
Питание 220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц
Гарантия 1 год 1 год 1 год
Похожее оборудованиеВ каталог

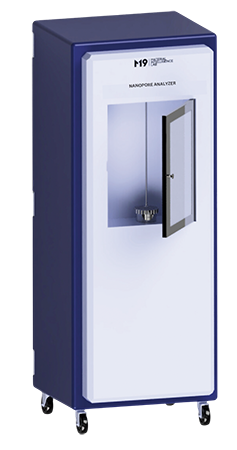

  • В соответствии с ASTM F316 | ASTM D6767
