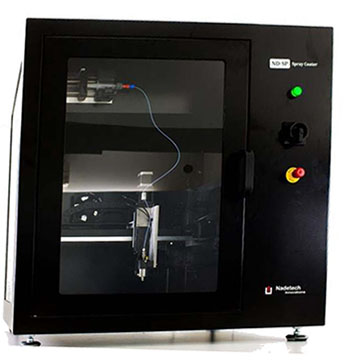

Установка ультразвукового распыления ND-SP

  • Нанесение нанометровых покрытий
  • Диапазон скоростей 20 – 2000 мм/мин
  • Максимальный размер образца 250 х 250 мм
  • Высокоточный контроль
  • Автоматизированное управление
  • Программное обеспечение на основе Windows®

Производитель Nadetech Innovations

Особенности

Установка ультразвукового распыления ND-SP представляет собой систему, разработанную для производства и нанесения тонких пленок с помощью спрея, направленного на маленькие образцы. Установка ND-SP может быть использована для нанесения нанометровых покрытий для одного или нескольких слоев.

Модель ND-SP спроектирована для реализации такой технологии нанесения распылением как золь-гель технология, для которой требуются однородные и очень мелкие капли.

Благодаря насадке для ультразвукового распыления система способна генерировать капли со средним диаметром 15 мкм и очень равномерным распределением капель. Кроме того, насадка для ультразвукового распыления обеспечивает наилучшее распыление и нанесение покрытия, а также уменьшение материала, необходимого для нанесения покрытия, до 80 %.

Раствор подается через шприцевой насос, обладающий высокой точностью, универсальностью, гибкостью и простотой использования. Благодаря этому можно проводить нанесение покрытий с широким диапазоном расходов.

Компактная и надежная конструкция прибора делают его самым лучшим оборудованием для использования в лаборатории и для проведения  научно-исследовательских работ. Различные конфигурации могут быть запрограммированы для достижения определенных потребностей, в зависимости от области применения в электронике, здоровье, энергетике, современных материалах и других умных покрытиях.

Ультразвуковой распылитель для нанесения покрытий может быть настроен для использования  в вертикальном или горизонтальном положениях.

ультразвуковое распыление

Программное обеспечение

Удобное программное обеспечение на основе Windows® позволяет управлять параметрами нанесения с высокой точностью. Пользователь имеет полностью автоматизированный контроль частоты распыления, расхода, скорости и расстояния насадки, положения образца, температуры и давления воздуха. Программное обеспечение компании Nadetech позволяет хранить все эти параметры в памяти для дальнейшего использования, что гарантирует высокую воспроизводимость покрытий.

Для ускорения высушивания нанесенного покрытия мини установка ультразвукового распыления ND-SP может иметь дополнительную систему для сушки с помощью воздушного потока с регулировкой температуры.

Требования к программному обеспечению:

  • Операционная система: Windows XP; Windows Vista; Windows 7; Windows 8; Windows 10
  • Процессор: Pentium 400 MHz или эквивалент (Минимум) | Pentium 1 GHz или эквивалент
  • RAM: 96 MB (мин) | 256 MB (рекомендуется)
  • Жесткий диск: Для установки требуется 500 MB или свободный диск
  • Монитор: 800x600, 256 цветов (мин) | 1024x768 высококачественный цвет, 32-бит (рекомендуется)

Аксессуары

  • Нагревательная плита ND-SP: макс. температура 100 и 200 °С

Нагревательная плита ND-SP

  • Лазерное устройство наведения ND-SP: лазерный фокус распылительного конуса

Лазерный фокус распылительного конуса

  • Воздушный компрессор ND-SP: давление сжатого воздуха для ультразвуковой насадки

Давление сжатого воздуха для ультразвуковой насадки

  • Камера для сушки образца ND-SP: горячий поток воздуха с обеих сторон. Снижение времени цикла

Горячий поток воздуха с обеих сторон

  • 7" Сенсорный экран ND-SP

7" Сенсорный экран Удобное ПО

  • Вспомогательное оснащение ND: трубки, шприцы

Трубки Шприцы

Видео-обзор установки ультразвукового распыления ND-SP

Технические характеристики

Модель Вертикальная установка 11/3 ND-SP Горизонтальная установка 11/3 ND-SP
Максимальный размер образца 250 х 250 мм 250 х 250 мм
Расстояние до наконечника 60 мм 60 мм
Минимальная скорость 20 мм/мин 20 мм/мин
Максимальная скорость 2000 мм/мин 2000 мм/мин
Расход Зависит от применения Зависит от применения
Габариты (Д*Ш*В) 900 х 650 х 880 900 х 650 х 880
