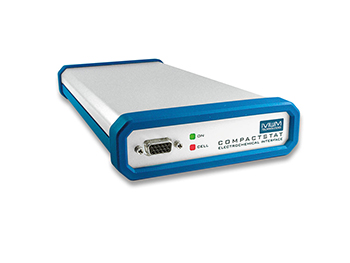

Мобильная станция электрохимических измерений CompactStat

  • Конфигурации: CompactStat стандартный / CompactStat.h10030 / CompactStat.h10800 / CompactStat.h20250
  • Доступен в следующих конфигурациях: ±30 мA/±10 В, ±800 мA/±10 В, ±250 мA/±20 В, ±30 мA/±100 В
  • FRA/EIS: 10 мкГц – 3 МГц

Производитель Ivium Technologies B.V.

Описание

Портативность

Малый размер (< 600 г) и низкое энергопотребление. Прибор работает от ПК через USB-порт без использования дополнительного источника питания. В сочетании с портативным компьютером Ivium CompactStat представляет собой мобильную станцию электрохимических измерений для решения аналитических задач и исследования коррозии.

CompactStat предлагается в защитном корпусе, внутри которого располагаются кабели, адаптер питания, испытательная ячейка, зажимы для электродов, а также имеется дополнительное свободное пространство для комплектующих пользователя. Дополнительно можно приобрести переносной защитный чемоданчик Pelican®.

  • Низкий уровень шума и гальваническая развязка:

Прибор изолирован от проводов и ПК. Обладает превосходной помехоустойчивостью и способностью улавливать малые сигналы, что критично в таких областях, как нанотехнология. Прибор может применяться в ситуациях, когда образец должен быть отключен от общего заземления (плавающего).

  • Комплексное решение:

CompactStat идет в полной комплектации, все стандартные электрохимические методы доступны в программном обеспечении. CompactStat также имеет встроенный высокопроизводительный анализатор частотной характеристики для проведения спектроскопии электрохимического импеданса в диапазоне от 10 мкГц до 3 МГц. Все необходимое программное обеспечение для измерений и обработки данных включено в комплект (для ПК на базе Windows).

  • Автоматизация:

Доступны несколько аналоговых и цифровых портов ввода и вывода для мониторинга и управления периферийным оборудованием. Эта функция полностью интегрирована в программное обеспечение.

  • Возможности расширения:

CompactStat можно расширить с помощью опций и модулей, таких, как Биопотенциостат, Генератор истинного линейного сканирования, различные усилители мощности, мультиплексор и FastScan.

Компоненты системы:

  • Автоматический выбор диапазона тока: 1пA до 1A/1мВ до 10В
  • Автоматический регулируемый фильтр шума и настройки стабильности потенциостата/гальваностата
  • Автоматический регулируемый фильтр шума и настройки стабильности потенциостата/гальваностата
  • Отображение данных в реальном времени до 500 точек / с. Регистрация до 100000 точек / с, запись в памяти прибора
  • Применимые скорости сканирования: От 1 мкВ / с до 10 000 В / с
  • Минимальный интервал времени: 10 мкс (разрешение 0,125 мкс)
  • Оптимизация результатов с помощью автоматизированных настраиваемых фильтров, усилителей напряжения и вычитания постоянного тока

Программное обеспечение

  • Управление CompactStat через собственный IviumSoft. Этот универсальный, интуитивно понятный пакет программ позволяет управлять приборам, осуществлять анализ данных, управлять периферийными устройствами и т.д. IviumSoft может взаимодействовать с LabVIEWTM, C ++, Delphi и т. д. Полный пакет программ IviumSoft включен в комплект прибора по умолчанию.

Усилитель мощности CompactStat

Увеличение мощности стандартной комплектации CompactStat (±30мA/±10В) возможно за счет встраивания усилителя мощности в корпус прибора. Усилитель мощности можно сразу заказать на заводе-изготовителе, или, при необходимости, позже.

Усилитель мощности CompactStat доступен в следующих моделях:

  • CompactStat.h10800: ±10В/±800мA
  • CompactStat.h20250: ±20В/±250мA
  • CompactStat.h10030: ±100В/±30мA

Встраивание усилителя мощности в CompactStat значительно расширит возможности применения. Помимо наличия более высокого тока / напряжения, при автоматическом выборе можно указать, будет ли усилитель мощности активирован или нет:

  • при питании от USB усилитель мощности не активируется (доступно для модели ± 30 мА / 10 В)
  • при питании от адаптера автоматически включается усилитель мощности

Таким образом сохраняется возможность портативного использования CompactStat с питанием от USB.

Технические характеристики

Периферийный подключения
Аналоговый вход/выход 8/2 (от 0 до ± 4В, разрешение 16 бит)
Цифровой ввод/вывод 2/3 (от 0 до +5В)
I-выход/E-выход Аналоговый монитор для визуализации тока ячейки и потенциала
Переменный ток - выход ± 0,5 В синусоидальный сигнал от 10 мкГц до 3 МГц с переменным затуханием
Канал-Х ввод, Канал-Y ввод ± 4 В: для записи импеданса от периферийных устройств
Рабочие условия применения
Требования по электропитанию В режиме питания от USB: Стандартный 5В, 500мА, Внешний адаптер: 100-240В, 50-60Гц, 350мА
Взаимодействие USB
Размер (Ш х Д х В) 12 x 26 x 2,5 см
Масса 0,6 кг
Требования к ПК Windows 8/10, со свободным портом USB

Технические характеристики могут быть изменены, Ivium Technologies © 2020

Сравнение моделей

  CompactStat.h стандартный CompactStat.h10800 CompactStat.h20250 CompactStat.h10030
Производительность системы
Диапазон тока ±30мА ±800мА ±250мА ±30мА
Максимальное выходное напряжение ±10В ±10В ±20В ±100В
Потенциостат
Применяемый диапазон потенциалов ±4В, разрешение 0,01мВ (20бит)/±10В, разрешение 0,02мВ ±4В, разрешение 0,01мВ (20бит)/±10В, разрешение 0,02мВ ±4В, разрешение 0,01мВ (20бит)/±10В, разрешение 0,02мВ /±20В, разрешение 0,04мВ ±4В, разрешение 0,01мВ (20бит)/±10В, разрешение 0,02мВ /±100В, разрешение 0,2мВ
Рабочие условия применения
Требования по электропитанию В режиме питания от USB: Стандартный 5В, 500мА, Внешний адаптер: 100-240В, 50-60Гц, 350мА 100-240В, 50-60Гц, 700мА 100-240В, 50-60Гц, 700мА 100-240В, 50-60Гц, 700мА
Масса 0,6 кг 0,7 кг 0,7 кг 0,7 кг

Программное обеспечение IviumSoft

Программное обеспечение IviumSoft

Область применения

Потенциостаты Ivium стандартно оснащены широким спектром аппаратных и программных опций, включая анализ частотной характеристики (импеданс), электрохимический шум (ECN), высокое разрешение по току (диапазон наименьшего тока 1 пА на полной шкале) и т. д. Усовершенствованная платформа потенциостата, которая является основой прибора высокой мощности для общих исследований, а также основой портативного потенциостата для измерений на месте и измерения слабых сигналов, обеспечивает действительно широкий спектр применений, включая:

  • - Альтернативные/устойчивые источники энергии

Широкая функциональность как аппаратного, так и программного обеспечения, а также высокий выходной ток позволяет различным исследовательским группам выбирать IviumStat для исследования альтернативных источников энергии.

  • - Аккумуляторы
  • - Суперконденсаторы
  • - Топливные элементы
  • - Сборки мембранных электродов
  • - Электролиз
  • - Нанесение гальванических покрытий
  • - Фотоэлектрические исследования
  • - Коррозия

Портативный CompactStat ™ Ivium - единственный настоящий мобильный потенциостат на рынке, который включает (встроенную) возможность анализа частотной характеристики (FRA). Он используется для исследований коррозии на месте, а также для оценки покрытия.

  • - Аналитическая электрохимия
  • - Нанотехнологии
  • - Разработка чувствительных элементов
  • - Био-электрохимия
  • - Медицинские исследования

Гальваническая изоляция Ivium CompactStat в сочетании с возможностью измерения очень слабых сигналов с большой точностью позволила различным исследовательским группам использовать его идеальную производственную мощность для проведения медицинских исследований.

  • - Полупроводники
  • - Исследование импеданса
  • - Общая электрохимия
  • - Обучение

Усилители мощности

Серия усилителей напряжения / тока для приборов Ivium.

Модули связи

Модули для хранения данных во время длительных измерений; дистанционная и множественная передача данных.

Расширенные функциональные возможности

Расширенные функциональные возможности для приборов Ivium, такие как бипотенциостат или модули высокоскоростной выборки данных.

Световые модули

Программируемые источники света для фотоэлектрохимических исследований.

Мультиплексоры

Расширенные возможности канала для последовательных измерений; управление до 32 рабочими электродами.
