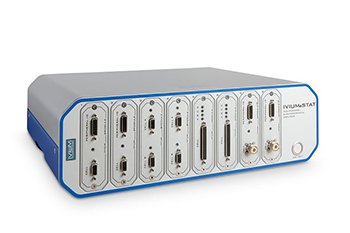

Потенциостат / гальваностат Ivium-n-Stat

  • Конфигурации: Ivium-n-Stat / qModule 30 мА/10 В / dModule 2,5 А/10 В / dModule 500 мA/10 В / sModule 2 A/20 В / sModule 10 A/5 В / sModule 5 A/10 В / sModule 2,5 A/10 В
  • Возможность установки  до 8 модулей / 32 каналов в одном каркасе (возможность наращивания до 64 каналов)
  • Многоканальный потенциостат/гальваностат/амперметр с нулевым сопротивлением (ZRA)
  • Стандартный встроенный анализатор импеданса в каждом канале: 10 мкГц - 250 кГц (1 МГц дополнительно)

Производитель Ivium Technologies B.V.

Описание

Широкий диапазон применения

  • Потенциостат / гальваностат разработан для решения широкого спектра задач, таких как тестирование аккумуляторных батарей / топливных элементов, разработка электродов, биотехнология и проведение электрохимических исследований.

Комплексное решение

  • Ivium-n-Stat предлагает широкий комплекс возможностей. Аппаратное обеспечение включает в себя встроенный высокопроизводительный анализатор частотной характеристики (FRA), возможность измерения малых токов до 10 нА в полном масштабе, и также все стандартные электрохимические методики. Все необходимое программное обеспечение для измерений и обработки данных включено в комплект (для ПК на базе Windows).

Безопасность

  • Максимальный ток или потенциал прибора может быть установлен оператором. Это позволяет защитить образцы и предотвратить возникновение опасных ситуаций.

Автоматизация

  • Доступны несколько аналоговых и цифровых портов ввода и вывода для мониторинга и управления периферийным оборудованием. Эта функция полностью интегрирована в программное обеспечение.

Возможность расширения

  • Каждый канал может быть расширен различными Опциями и модулями (в зависимости от совместимости), такими как усилитель мощности, мультиплексор и т.д.

Компоненты системы

  • Автоматический выбор диапазона тока: 10 нА до 10 А/1 мВ до 10 В
  • Автоматический регулируемый фильтр шума и настройки стабильности потенциостата/гальваностата
  • Одновременное получение токовых / потенциальных и периферийных аналоговых сигналов
  • Отображение данных в реальном времени до 500 точек / с. Регистрация до 100000 точек / с, запись в памяти прибора
  • Применимые скорости сканирования: От 1 мкВ / с до 10 000 В / с
  • Минимальный интервал времени: 10 мкс (разрешение 0,125 мкс)
  • Оптимизация результатов с помощью автоматизированных настраиваемых фильтров, усилителей напряжения и вычитания постоянного тока
  • Выбираемый пользователем плавающий режим

Конфигурация каналов

Одноканальные модули:

  • ± 2,5 А / ± 10 В (с опциональным биопотенциостатом BiStat)
  • ± 5 А / ± 10 В (с опциональным биопотенциостатом BiStat)
  • ±10 A / ±5 В
  • ±2 A / ±20 В

Двухканальные модули:

  • 2 x ±500 мА / ±10 В
  • 2 x ±2,5 А / ±10 В

Четырехканальные модули:

  • 4 x ±30 мА / ±10 В

Корпус:

  • 40 A для всех конфигураций каналов
  • 8 модулей / 32 канала на корпус
  • Возможность наращивания до 64 каналов

Программное обеспечение

  • Управление Ivium-n-Stat через собственный IviumSoft. Этот универсальный, интуитивно понятный пакет программ позволяет управлять приборам, осуществлять анализ данных и т.д. IviumSoft может взаимодействовать с LabVIEWTM, C ++, Delphi и т. д. Полный пакет программ IviumSoft включен в комплект прибора по умолчанию.

Программное обеспечение Ivium-n-Stat:

  • Индивидуальное управление отдельными каналами
  • Все каналы одновременно
  • Синхронный старт
  • Данные из разных каналов отображаются индивидуально или на одном графике

Технические характеристики

Рабочие условия применения
Требования к ПК Windows 8/10, со свободным портом USB

Технические характеристики могут быть изменены, Ivium Technologies © 2020

Доступные модели

sModule 2,5 A/10 В sModule 5A/10 В sModule 10A/5 В sModule 2A/20 В dModule 500 мА/10 В dModule 2,5 А/10 В
Количество каналов в приборе 1 1 1 1 2 2
Диапазон тока ±2,5A ±5 A ±10A ±2A ±500mA ±2,5A
Максимальное выходное напряжение ±10 В ±10 В ±5 В ±10 В ±10 В ±10 В
Максимальное выходное напряжение ±10 В ±10 В ±5 В ±20 В ±10 В ±10 В
Потенциостат
Применяемый диапазон потенциалов ±10 В, разрешение 0,33 мВ ±10 В, разрешение 0,33 мВ ±5 В, разрешение 0,33 мВ ±10 В, разрешение 0,33 мВ ±10 В, разрешение 0,33 мВ ±10 В, разрешение 0,33 мВ
Диапазоны тока ±10 нА до ±10 А в 10 диапазонах ±10 нА до ±10 А в 10 диапазонах ±10 нА до ±10 А в 10 диапазонах ±10 нА до ±10 А в 10 диапазонах ±10 нА до ±1 А в 9 диапазонах ±10 нА до ±1 А в 9 диапазонах
Гальваностат
Диапазоны гальваностатического тока ±10 нА до ±10 мА ±10 нA до ±10A ±10 нA до ±10A ±10 нA до ±10A ±10 нA до ±1 A ±10 нA до ±1 A
Периферийный подключения
Аналоговый вход/выход 2/1 (± 10 В, разрешение 16 бит, полоса пропускания 40 кГц / ± 10 В, разрешение 16 бит) 2/1 (± 10 В, разрешение 16 бит, полоса пропускания 40 кГц / ± 10 В, разрешение 16 бит) 2/1 (± 10 В, разрешение 16 бит, полоса пропускания 40 кГц / ± 10 В, разрешение 16 бит) 2/1 (± 10 В, разрешение 16 бит, полоса пропускания 40 кГц / ± 10 В, разрешение 16 бит) - -
Цифровой ввод/вывод 1/3 (от 0 до +5В) 1/3 (от 0 до +5В) 1/3 (от 0 до +5В) 1/3 (от 0 до +5В) - -
I-выход/E-выход Аналоговый монитор для визуализации тока ячейки и потенциала Аналоговый монитор для визуализации тока ячейки и потенциала Аналоговый монитор для визуализации тока ячейки и потенциала Аналоговый монитор для визуализации тока ячейки и потенциала - -
Переменный ток - выход ± 0,5 В синусоидальный сигнал от 10 мкГц до 250 кГц с переменным затуханием ± 0,5 В синусоидальный сигнал от 10 мкГц до 250 кГц с переменным затуханием ± 0,5 В синусоидальный сигнал от 10 мкГц до 250 кГц с переменным затуханием ± 0,5 В синусоидальный сигнал от 10 мкГц до 250 кГц с переменным затуханием - -
Канал-Х ввод, Канал-Y ввод ± 4 В: для записи импеданса от периферийных устройств ± 4 В: для записи импеданса от периферийных устройств ± 4 В: для записи импеданса от периферийных устройств ± 4 В: для записи импеданса от периферийных устройств - -
Периферийный порт Да Да Да Да Не доступно Не доступно

Программное обеспечение IviumSoft

Область применения

Потенциостаты Ivium стандартно оснащены широким спектром аппаратных и программных опций, включая анализ частотной характеристики (импеданс), электрохимический шум (ECN), высокое разрешение по току (диапазон наименьшего тока 1 пА на полной шкале) и т. д. Усовершенствованная платформа потенциостата, которая является основой прибора высокой мощности для общих исследований, а также основой портативного потенциостата для измерений на месте и измерения слабых сигналов, обеспечивает действительно широкий спектр применений, включая:

  • - Альтернативные/устойчивые источники энергии

Широкая функциональность как аппаратного, так и программного обеспечения, а также высокий выходной ток позволяет различным исследовательским группам выбирать IviumStat для исследования альтернативных источников энергии.

  • - Аккумуляторы
  • - Суперконденсаторы
  • - Топливные элементы
  • - Сборки мембранных электродов
  • - Электролиз
  • - Нанесение гальванических покрытий
  • - Фотоэлектрические исследования
  • - Коррозия

Портативный CompactStat ™ Ivium - единственный настоящий мобильный потенциостат на рынке, который включает (встроенную) возможность анализа частотной характеристики (FRA). Он используется для исследований коррозии на месте, а также для оценки покрытия.

  • - Аналитическая электрохимия
  • - Нанотехнологии
  • - Разработка чувствительных элементов
  • - Био-электрохимия
  • - Медицинские исследования

Гальваническая изоляция Ivium CompactStat в сочетании с возможностью измерения очень слабых сигналов с большой точностью позволила различным исследовательским группам использовать его идеальную производственную мощность для проведения медицинских исследований.

  • - Полупроводники
  • - Исследование импеданса
  • - Общая электрохимия
  • - Обучение

Усилители мощности

Серия усилителей напряжения / тока для приборов Ivium.

Модули связи

Модули для хранения данных во время длительных измерений; дистанционная и множественная передача данных.

Расширенные функциональные возможности

Расширенные функциональные возможности для приборов Ivium, такие как бипотенциостат или модули высокоскоростной выборки данных.

Световые модули

Программируемые источники света для фотоэлектрохимических исследований.

Мультиплексоры

Расширенные возможности канала для последовательных измерений; управление до 32 рабочими электродами.
