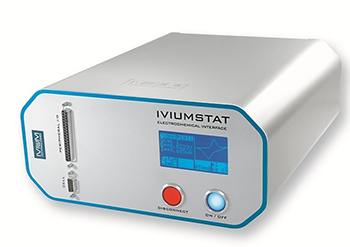

Потенциостат / гальваностат IviumStat

  • Конфигурации: IviumStat standard / IviumStat.XRe / IviumStat.XRi
  • Доступен в следующих конфигурациях: ±5 А/±10 В, ±2A/±50 В, ±10 A/±10 В
  • FRA/EIS: 10 мкГц - 8 МГц

Производитель Ivium Technologies B.V.

Описание

Широкий диапазон применений:

  • IviumStat идеален для решения задач, требующих широкого динамического диапазона, таких как тестирование батарей, измерение коррозии и проведение электрохимических исследований. Прибор отличается высокой мощностью при ± 5 А и низкими диапазонами тока до 1 пА.

Комплексное решение:

  • IviumStat идет в полной комплектации, все стандартные электрохимические методы доступны в программном обеспечении. IviumStat также имеет встроенный высокопроизводительный анализатор частотной характеристики (FRA) для проведения спектроскопии электрохимического импеданса в диапазоне от 10 мкГц до 8 МГц. Все необходимое программное обеспечение для измерений и обработки данных включено в комплект (для ПК на базе Windows).

Безопасность:

  • Максимальный ток или потенциал прибора может быть установлен оператором. Это позволяет защитить образцы и предотвратить возникновение опасных ситуаций.

Автоматизация:

  • Доступны несколько аналоговых и цифровых портов ввода и вывода для мониторинга и управления периферийным оборудованием. Эта функция полностью интегрирована в программное обеспечение.

Возможности расширения:

  • IviumStat можно расширить с помощью опций и модулей, таких, как Биопотенциостат, Генератор истинного линейного сканирования, различные усилители мощности, мультиплексор и FastScan.

Компоненты системы:

  • Автоматический выбор диапазона тока: 1пA до 10A/1мВ до 10В (50 В)
  • Автоматический регулируемый фильтр шума и настройки стабильности потенциостата/гальваностата
  • Автоматический регулируемый фильтр шума и настройки стабильности потенциостата/гальваностата
  • Отображение данных в реальном времени до 500 точек / с. Регистрация до 100000 точек / с, запись в памяти прибора
  • Применимые скорости сканирования: От 1 мкВ / с до 10 000 В / с
  • Минимальный интервал времени: 10 мкс (разрешение 0,125 мкс)
  • Оптимизация результатов с помощью автоматизированных настраиваемых фильтров, усилителей напряжения и вычитания постоянного тока

Программное обеспечение:

  • Управление IviumStat через собственное программное обеспечение IviumSoft. Этот универсальный, интуитивно понятный пакет программ позволяет управлять приборам, осуществлять анализ данных, управлять периферийными устройствами и т.д. IviumSoft может взаимодействовать с LabVIEWTM, C ++, Delphi и т. д. Полный пакет программ IviumSoft включен в комплект прибора по умолчанию.

Технические характеристики

Характеристики системы
Диапазон тока ±5 A
Максимальное выходное напряжение ±10 В ниже 1 A, и ±8 В до 5 A
Подключения электродов: 4 вывода; WE, CE, RE, S (и GND) с 4 мм штыревыми разъемами типа банан
Полоса пропускания потенциостата 8 MГц
Настройки стабильности Высокая скорость, стандартная и высокая стабильность
Программируемая фильтрация 1 МГц, 100 кГц, 10 кГц, 1 кГц, 10 Гц
Прием сигнала Двухканальный 24-битный АЦП, 100000 выборок / с
Потенциостат
Применяемый диапазон потенциалов ±10 В, разрешение 0,02 мВ. (20 бит)
Точность прикладываемого потенциала 0,2% или 1 мВ
Диапазоны тока ±1 пA до ±10 A
Разрешение регистрируемого тока 0,00001% от диапазона тока, минимум 0,6 аА
Точность регистрируемого тока 0,2%
Гальваностат
Разрешение подводимого тока 0,00013% от всего диапазона подводимого тока
Точность подводимого тока 0,2%
Диапазоны гальваностатического тока ±100 пA до ±10 A
Диапазоны потенциалов ±1 мВ, ±4 мВ, ±10 мВ, ±40 мВ, ±100 мВ, ±400 мВ, ±1В, ±4В, ±10В
Разрешение регистрируемого потенциала 0,00001% от диапазона потенциала, минимум 0,15 нВ
Точность регистрируемого потенциала 0,2% или 1 мВ
Анализатор импеданса
Диапазон частот 10 мкГц - 8 МГц
Амплитуда 0,015 мВ до 1,0 В или 0,03% до 100% от диапазона тока
Смещение постоянной составляющей 16-битное смещение составляющей постоянного тока и 2 фильтра с развязкой постоянного тока
Динамический диапазон 0,05 нВ до 10 В и 0,2 аА до 5 A
Электрометр
Входное сопротивление >1000 ГОм //<10 пФ
Ток смещения на входе <10 пA
Полоса пропускания >16 MГц
Специальные функции
Компенсация омического падения напряжения 2 В / диапазон тока, разрешение 16 бит
Периферийные подключения
Аналоговый вход/выход 8/2 (от 0 до ± 4В, разрешение 16 бит)
Цифровой ввод/вывод 2/3 (от 0 до +5В)
I-выход/E-выход Аналоговый монитор для визуализации тока ячейки и потенциала
Переменный ток - выход ± 0,5 В синусоидальный сигнал от 10 мкГц до 8 МГц с переменным затуханием
Канал-Х ввод, Канал-Y ввод ± 4 В: для записи импеданса от периферийных устройств
Рабочие условия применения
Требования по электропитанию 100-240 В, 47-63 Гц, 150 ВА
Взаимодействие USB
Размер (Ш х Д х В) 26 x 33 x 12 см
Масса 4,2 кг
Требования к ПК Windows 8/10, со свободным портом USB

Технические характеристики могут быть изменены, Ivium Technologies © 2020

Сравнение моделей

IviumStat.h стандартный IviumStat.XRi IviumStat.XRe
Характеристики системы
Диапазон тока ±5 A ±10A ±2A
Максимальное выходное напряжение ±10 В ниже 1 A, и ±8 В до 5 A ±10 В ±50 В
Потенциостат
Применяемый диапазон потенциалов ±10 В, разрешение 0,02 мВ. (20 бит) ±10 В, разрешение 0,02 мВ. (20 бит) ±10 В/±50 В с разрешением 0,02 мВ/0,1 мВ (20 бит)
Гальваностат
Диапазоны потенциалов ±1 мВ, ±4 мВ, ±10 мВ, ±40 мВ, ±100 мВ, ±400 мВ, ±1В, ±4В, ±10В ±1 мВ, ±4 мВ, ±10 мВ, ±40 мВ, ±100 мВ, ±400 мВ, ±1В, ±4В, ±10В ±1 мВ, ±4 мВ, ±10 мВ, ±40 мВ, ±100 мВ, ±400 мВ, ±1 В, ±4 В, ±10 В, ±50 В
Анализатор импеданса
Динамический диапазон 0,05 нВ до 10 В и 0,2 аА до 5 A 0,05 нВ до 10 В и 0,2 аА до 5 A 0,05 нВ до 50 В и 0,2 аА до 2A
Рабочие условия применения
Требования по электропитанию 100-240 В, 47-63 Гц, 150 ВА 100-240 В, 45-63 Гц, 300 ВА 100-240 В, 45-63 Гц, 300 ВА
Масса 4,2 кг 5,3 кг 5,3 кг

Программное обеспечение IviumSoft

Область применения

Потенциостаты Ivium стандартно оснащены широким спектром аппаратных и программных опций, включая анализ частотной характеристики (импеданс), электрохимический шум (ECN), высокое разрешение по току (диапазон наименьшего тока 1 пА на полной шкале) и т. д. Усовершенствованная платформа потенциостата, которая является основой прибора высокой мощности для общих исследований, а также основой портативного потенциостата для измерений на месте и измерения слабых сигналов, обеспечивает действительно широкий спектр применений, включая:

  • - Альтернативные/устойчивые источники энергии

Широкая функциональность как аппаратного, так и программного обеспечения, а также высокий выходной ток позволяет различным исследовательским группам выбирать IviumStat для исследования альтернативных источников энергии.

  • - Аккумуляторы
  • - Суперконденсаторы
  • - Топливные элементы
  • - Сборки мембранных электродов
  • - Электролиз
  • - Нанесение гальванических покрытий
  • - Фотоэлектрические исследования
  • - Коррозия

Портативный CompactStat ™ Ivium - единственный настоящий мобильный потенциостат на рынке, который включает (встроенную) возможность анализа частотной характеристики (FRA). Он используется для исследований коррозии на месте, а также для оценки покрытия.

  • - Аналитическая электрохимия
  • - Нанотехнологии
  • - Разработка чувствительных элементов
  • - Био-электрохимия
  • - Медицинские исследования

Гальваническая изоляция Ivium CompactStat в сочетании с возможностью измерения очень слабых сигналов с большой точностью позволила различным исследовательским группам использовать его идеальную производственную мощность для проведения медицинских исследований.

  • - Полупроводники
  • - Исследование импеданса
  • - Общая электрохимия
  • - Обучение

Усилители мощности

Серия усилителей напряжения / тока для приборов Ivium.

Модули связи

Модули для хранения данных во время длительных измерений; дистанционная и множественная передача данных.

Расширенные функциональные возможности

Расширенные функциональные возможности для приборов Ivium, такие как бипотенциостат или модули высокоскоростной выборки данных.

Световые модули

Программируемые источники света для фотоэлектрохимических исследований.

Мультиплексоры

Расширенные возможности канала для последовательных измерений; управление до 32 рабочими электродами.
