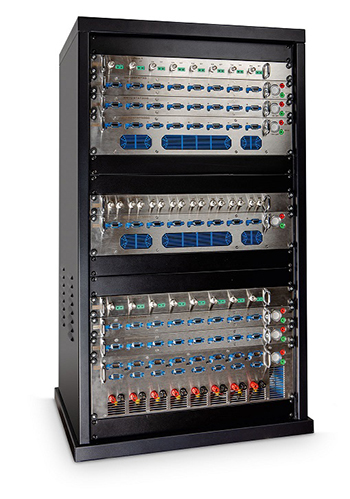

Потенциостат / гальваностат OctoStat
- Конфигурации: OctoStat / OctoBoost16000 / OctoStat5000 / OctoStat30 / OctoStat200
- Восьмиканальный потенциостат/гальваностат/амперметр с нулевым сопротивлением (ZRA)
- 19-дюймовый корпус для монтажа в стойке
- До 128 каналов в стойке
- Доступная система электрохимических испытаний с высокими техническими характеристиками
- Каждый канал: Встроенный измеритель частотной характеристики (FRA) / спектроскопия электрического импеданса (EIS)
Производитель Ivium Technologies B.V.
Описание
Специализированное применение
Потенциостат / гальваностат OctoStat разработан для решения задач, в которых несколько элементов работают параллельно в течение длительных периодов времени, таких как тестирование аккумуляторных / топливных элементов, разработка электродов, коррозионные и биотехнологические измерения.
Комплексное решение
- OctoStat предлагает широкий комплекс возможностей. Аппаратное обеспечение включает встроенный специализированный анализатор частотной характеристики для каждого канала, возможность измерения слабого тока до 10 нА в полном масштабе с разрешением до пA и аналоговый канал измерения вторичных сигналов, таких как температура. Все программное обеспечение для измерений и обработки данных включено в комплект поставки.
Безопасность
- Максимальный ток или потенциал прибора может быть установлен оператором. Это позволяет защитить образцы и предотвратить возникновение опасных ситуаций.
Безопасность данных и подключение
- OctoStat оснащен встроенным модулем DataSecure:
- Данные хранятся на плате независимо от компьютера.
- Возможно подключение нескольких ПК.
Компоненты системы
- Автоматический выбор диапазона тока: 10 нА до 100 мА/10 A
- Автоматический регулируемый фильтр шума и настройки стабильности потенциостата/гальваностата
- Одновременное получение токовых / потенциальных и периферийных аналоговых сигналов
- Отображение данных в реальном времени до 500 точек / с.
- Минимальный интервал времени: 10 мкс (разрешение 0,125 мкс)
- Оптимизация результатов с помощью автоматизированных настраиваемых фильтров, усилителей напряжения и вычитания постоянного тока
Программное обеспечение
Управление OctoStat через собственное программное обеспечение IviumSoft. Этот универсальный, интуитивно понятный пакет программ позволяет управлять приборам, осуществлять анализ данных и т.д. OctoStat может взаимодействовать с LabVIEWTM, C ++, Delphi и т. д. Полный пакет программ включен в комплект прибора по умолчанию.
- Индивидуальное управление отдельными каналами
- Все каналы одновременно
- Синхронный старт
- Данные из разных каналов отображаются индивидуально или на одном графике
Технические характеристики
Характеристики системы | |
Подключения электродов: | 4 вывода; WE, CE, RE, S (и GND) с 4 мм штыревыми разъемами типа банан |
FRA/EIS | 10 мкГц - 100 кГц |
Потенциостат | |
Регистрируемый потенциал | 16 бит, мин. 0,4 мВ |
Регистрируемый ток | 16 бит, мин. 1 пА |
Периферийные подключения | |
Аналоговый вход/выход | 16-битный аналоговый канал ввода / вывода |
Регистрация данных | |
Время сбора данных | Мин. 10 мкс |
Сохраненное количество точек данных | 20 М каждый канал |
Технические характеристики могут быть изменены, Ivium Technologies © 2020
Сравнение моделей
OctoStat30 | OctoStat200 | OctoStat5000 | OctoBoost16000 | |
Характеристики системы | ||||
Диапазон тока | ±30 мА | ±200mA | ±5 A | ±16A |
Максимальное выходное напряжение | ±10 В | ±10 В | ±10 В | -2 до +9 В, или ±5 В |
Подключения электродов: | 4 вывода; WE, CE, RE, S (и GND) с 4 мм штыревыми разъемами типа банан | 4 вывода; WE, CE, RE, S (и GND) с 4 мм штыревыми разъемами типа банан | 4 вывода; WE, CE, RE, S (и GND) с 4 мм штыревыми разъемами типа банан | - |
Полоса пропускания потенциостата | >500 кГц | >500 кГц | >500 кГц | - |
Настройки стабильности | Высокая скорость, стандартная и высокая стабильность | Высокая скорость, стандартная и высокая стабильность | Высокая скорость, стандартная и высокая стабильность | - |
Программируемая фильтрация | 1 МГц, 100 кГц, 10 кГц, 1 кГц, 10 Гц | 1 МГц, 100 кГц, 10 кГц, 1 кГц, 10 Гц | 1 МГц, 100 кГц, 10 кГц, 1 кГц, 10 Гц | - |
Прием сигнала | Двухканальный 16-битный АЦП, 100000 выборок / с | Двухканальный 16-битный АЦП, 100000 выборок / с | Двухканальный 16-битный АЦП, 100000 выборок / с | - |
Комбинация каналов | Нет | Нет | Нет | Да |
Конфигурация комбинации каналов | - | - | - | Комбинация соседних каналов, например, 4 x ± 32 A, 2 x ± 64 A, 1 x ± 64 A и 4 x ± 16 A, 1 x ± 128 A и т. д. |
Потенциостат | ||||
Применяемый диапазон потенциалов | ±10 В, разрешение 0,333 мВ. | ±10 В, разрешение 0,333 мВ. | ±10 В, разрешение 0,333 мВ. | - |
Точность прикладываемого потенциала | 0,2%, или 2 мВ | 0,2%, или 2 мВ | 0,2%, или 2 мВ | - |
Диапазоны тока | ±10 нА до ±10 мА | ±10 нA до ±100 мA | ±10 нA до ±10 A | ±10 A и ±100 A |
Разрешение регистрируемого тока | 0,015% от диапазона тока, минимум 1 пА | 0,015% от диапазона тока, минимум 1 пА | 0,015% от диапазона тока, минимум 1 пА | - |
Точность регистрируемого тока | 0,2% | 0,2% | 0,2% | - |
Гальваностат | ||||
Разрешение подводимого тока | 0,033% от всего диапазона подводимого тока | 0,033% от всего диапазона подводимого тока | 0,033% от всего диапазона подводимого тока | - |
Точность подводимого тока | 0,2% | 0,2% | 0,2% | - |
Диапазоны гальваностатического тока | ±10 нА до ±10 мА | ±10 нA до ±100 мA | ±10 нA до ±10A | - |
Диапазоны потенциалов | ±1 мВ, ±4 мВ, ±10 мВ, ±40 мВ, ±100 мВ, ±400 мВ, ±1В, ±4В, ±10В | ±1 мВ, ±4 мВ, ±10 мВ, ±40 мВ, ±100 мВ, ±400 мВ, ±1В, ±4В, ±10В | ±1 мВ, ±4 мВ, ±10 мВ, ±40 мВ, ±100 мВ, ±400 мВ, ±1В, ±4В, ±10В | - |
Разрешение регистрируемого потенциала | 0,03% от диапазона потенциала, минимум 40 нВ | 0,03% от диапазона потенциала, минимум 40 нВ | 0,03% от диапазона потенциала, минимум 40 нВ | - |
Точность регистрируемого потенциала | 0,2% или 2 мВ | 0,2% или 2 мВ | 0,2% или 2 мВ | - |
Анализатор импеданса | ||||
Диапазон частот | 10 мкГц - 100 кГц | 10 мкГц - 100 кГц | 10 мкГц - 100 кГц | 10 мкГц - 10 кГц |
Амплитуда | 0,15 мВ до 1,0 В, или 0,03% до 100% от диапазона тока | 0,15 мВ до 1,0 В, или 0,03% до 100% от диапазона тока | 0,15 мВ до 1,0 В, или 0,03% до 100% от диапазона тока | От управления потенциостатом |
Смещение постоянной составляющей | 16-битное смещение составляющей постоянного тока и 2 фильтра с развязкой постоянного тока | 16-битное смещение составляющей постоянного тока и 2 фильтра с развязкой постоянного тока | 16-битное смещение составляющей постоянного тока и 2 фильтра с развязкой постоянного тока | - |
Электрометр | ||||
Входное сопротивление | >1000 ГОм //<10 пФ | >1000 ГОм //<10 пФ | >1000 ГОм //<10 пФ | - |
Ток смещения на входе | <20 пA | <20 пA | <20 пA | - |
Полоса пропускания | >5 МГц | >5 МГц | >5 МГц | - |
Специальные функции | ||||
Компенсация омического падения напряжения | 2В / Диапазон тока | 2В / Диапазон тока | 2В / Диапазон тока | - |
Периферийный подключения | ||||
Аналоговый вход/выход | 16-битный аналоговый канал ввода / вывода | 16-битный аналоговый канал ввода / вывода | 16-битный аналоговый канал ввода / вывода | - |
Регистрация данных | ||||
Время сбора данных | Мин. 10 мкс | Мин. 10 мкс | Мин. 10 мкс | - |
Сохраненное количество точек данных | 20 М каждый канал | 20 М каждый канал | 20 М каждый канал | - |
Рабочие условия применения | ||||
Взаимодействие | USB/LAN (Ethernet) | USB/LAN (Ethernet) | USB/LAN (Ethernet) | - |
Требования к ПК | Windows 8/10, со свободным портом USB | Windows 8/10, со свободным портом USB | Windows 8/10, со свободным портом USB | - |
Высота модуля | 1U | 1U | 2U | 3U |
Встроенный модуль DataSecure | Время сбора данных: 2 мс, сохраненное количество точек данных: 20 М каждый канал | Время сбора данных: 2 мс, сохраненное количество точек данных: 20 М каждый канал | Время сбора данных: 2 мс, сохраненное количество точек данных: 20 М каждый канал | - |
Программное обеспечение IviumSoft
Область применения
Потенциостаты Ivium стандартно оснащены широким спектром аппаратных и программных опций, включая анализ частотной характеристики (импеданс), электрохимический шум (ECN), высокое разрешение по току (диапазон наименьшего тока 1 пА на полной шкале) и т. д. Усовершенствованная платформа потенциостата, которая является основой прибора высокой мощности для общих исследований, а также основой портативного потенциостата для измерений на месте и измерения слабых сигналов, обеспечивает действительно широкий спектр применений, включая:
- - Альтернативные/устойчивые источники энергии
Широкая функциональность как аппаратного, так и программного обеспечения, а также высокий выходной ток позволяет различным исследовательским группам выбирать IviumStat для исследования альтернативных источников энергии.
- - Аккумуляторы
- - Суперконденсаторы
- - Топливные элементы
- - Сборки мембранных электродов
- - Электролиз
- - Нанесение гальванических покрытий
- - Фотоэлектрические исследования
- - Коррозия
Портативный CompactStat ™ Ivium - единственный настоящий мобильный потенциостат на рынке, который включает (встроенную) возможность анализа частотной характеристики (FRA). Он используется для исследований коррозии на месте, а также для оценки покрытия.
- - Аналитическая электрохимия
- - Нанотехнологии
- - Разработка чувствительных элементов
- - Био-электрохимия
- - Медицинские исследования
Гальваническая изоляция Ivium CompactStat в сочетании с возможностью измерения очень слабых сигналов с большой точностью позволила различным исследовательским группам использовать его идеальную производственную мощность для проведения медицинских исследований.
- - Полупроводники
- - Исследование импеданса
- - Общая электрохимия
- - Обучение
Усилители мощности
Серия усилителей напряжения / тока для приборов Ivium.
Расширенные функциональные возможности
Расширенные функциональные возможности для приборов Ivium, такие как бипотенциостат или модули высокоскоростной выборки данных.
Мультиплексоры
Расширенные возможности канала для последовательных измерений; управление до 32 рабочими электродами.
