Периферийный дифференциальный усилитель

  • 8 дифференциальных каналов входа

Производитель Ivium Technologies B.V.

Описание

Модуль периферийного дифференциального усилителя (ПДУ) позволяет одновременно регистрировать дифференциальные биполярные высокоомные внешние напряжения, например, эталонные или pH-метры. ПДУ имеет 8 дифференциальных входных каналов, и его можно наращивать до устройств с 64 каналами. Модуль ПДУ питается от сети через переходник.

Модуль ПДУ внешне похож на расширитель периферийных портов (PPE) Однако вместо 8 аналоговых входов модуль ПДУ имеет 8 дифференциальных каналов с высоким входным сопротивлением (> 10^12 Ом) для измерения высокоомных внешних напряжений. Рядом с модулем ПДУ находится соединительная коробка для различных аналоговых и цифровых входов и выходов, которые доступны в каждом потенциостате Ivium.

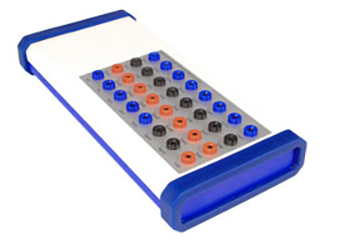

Модуль имеет 32 штыревых разъема типа банан (4 мм), которые имеют цветовую маркировку для облегчения распознавания и включают электрический ввод 5 В, макс. 100 мА. Кабель данных DB37 соединяет расширитель с потенциостатом.

Технические характеристики



  • Каждое устройство может записывать до 8 дифференциальных каналов
  • Возможность объединения в стойку до 8 блоков, всего 64 дифференциальных канала
  • Диапазон дифференциального измерения: ±2,0 В
  • Максимальное синфазное напряжение: ±15 В
  • Входное сопротивление: > 10 ^ 12 Ом
