Потенциостат / гальваностат / анализатор импеданса pocketSTAT2
- Диапазон сканирования: ±30 мА/±10 В
- FRA/EIS: 10 мкГц-1 МГц
- Габариты: 16 x 6,7 x 1,9 см
- Масса: 300 г
Производитель Ivium Technologies B.V.
Описание

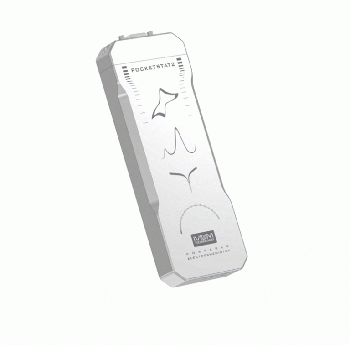

Портативный потенциостат / гальваностат / анализатор импеданса
PocketSTAT2 по своим размерам и весу сопоставим со смартфоном. Прибор управляется через USB-соединение с любого нетбука, ноутбука или ПК под управлением Windows.
Ключевые характеристики:
- Габариты: 16 x 6,7 x 1,9 см
- Масса: 300 г
- Диапазон сканирования: ±10 В/±30 мА
- 4 подключения электродов: WE/CE/RE/S и GND выводы
- Макс. cкорость сбора данных: 100 000 точек/с
- Прочная конструкция
PocketSTAT2 имеет корпус из прочного и легкого алюминия.
Компоненты системы
- Автоматический выбор диапазона тока: 100 пА до 10 мА/1 мВ до 10 В
- Автоматический регулируемый фильтр шума и настройки стабильности потенциостата/гальваностата
- Данные в режиме реального времени до 500 точек / с. Регистрация до 100000 точек / с, запись в памяти прибора
- Применимые скорости сканирования: От 1 мкВ / с до 10 000 В / с
- Минимальный интервал времени: 10 мкс (разрешение 0,125 мкс)
- Оптимизация результатов с помощью автоматизированных настраиваемых фильтров, усилителей напряжения и вычитания постоянного тока
Программное обеспечение:
Управление pocketSTAT2 через собственный IviumSoft. Этот универсальный, интуитивно понятный пакет программ позволяет управлять приборам, осуществлять анализ данных и т.д. IviumSoft может взаимодействовать с LabVIEWTM, C ++, Delphi и т. д. Полный пакет программ IviumSoft включен в комплект прибора по умолчанию.
Технические характеристики
Производительность системы | |
Диапазон тока | ±30 мА |
Максимальное выходное напряжение | ±10 В |
Подключения электродов: | 4 вывода; WE, CE, RE, S (и GND) с 4 мм штыревыми разъемами типа банан |
Полоса пропускания потенциостата | >500 кГц |
Настройки стабильности | Высокая скорость, стандартная и высокая стабильность |
Программируемая фильтрация | 1 МГц, 100 кГц, 10 кГц, 1 кГц, 10 Гц |
Прием сигнала | Двухканальный 16-битный АЦП, 100000 выборок / с |
Потенциостат | |
Применяемый диапазон потенциалов | ±10 В, разрешение 0,333 мВ. |
Точность прикладываемого потенциала | 0,2%, или 2 мВ |
Диапазоны тока | ±100 пА до ±10 мА в 9 диапазонах |
Разрешение регистрируемого тока | 0,015% от диапазона тока, минимум 0,01 пА |
Точность регистрируемого тока | 0,2% |
Гальваностат | |
Разрешение подводимого тока | 0,033% от всего диапазона подводимого тока |
Точность подводимого тока | 0,2% |
Диапазоны гальваностатического тока | ±10 нА до ±10 мА |
Диапазоны потенциалов | ±1 мВ, ±4 мВ, ±10 мВ, ±40 мВ, ±100 мВ, ±400 мВ, ±1В, ±4В, ±10В |
Разрешение регистрируемого потенциала | 0,03% от диапазона потенциала, минимум 30 нВ |
Точность регистрируемого потенциала | 0,2% или 2 мВ |
Анализатор импеданса | |
Диапазон частот | 10 мкГц - 1 МГц |
Амплитуда | 0,15 мВ до 1,0 В, или 0,03% до 100% от диапазона тока |
Смещение постоянной составляющей | 16-битное смещение составляющей постоянного тока и 2 фильтра с развязкой постоянного тока |
Электрометр | |
Входное сопротивление | >1000 ГОм //<10пФ |
Ток смещения на входе | <20 пA |
Полоса пропускания | >5 МГц |
Специальные функции | |
Компенсация омического падения напряжения | 2В / Диапазоны тока |
Рабочие условия применения | |
Требования по электропитанию | Через USB |
Взаимодействие | USB |
Размер (Ш х Д х В) | 16 x 6,7 x 1,9 см |
Масса | 300 г |
Требования к ПК | Windows 8/10, со свободным портом USB |
Технические характеристики могут быть изменены, Ivium Technologies © 2020
Программное обеспечение IviumSoft
Область применения
Потенциостаты Ivium стандартно оснащены широким спектром аппаратных и программных опций, включая анализ частотной характеристики (импеданс), электрохимический шум (ECN), высокое разрешение по току (диапазон наименьшего тока 1 пА на полной шкале) и т. д. Усовершенствованная платформа потенциостата, которая является основой прибора высокой мощности для общих исследований, а также основой портативного потенциостата для измерений на месте и измерения слабых сигналов, обеспечивает действительно широкий спектр применений, включая:
- - Альтернативные/устойчивые источники энергии
Широкая функциональность как аппаратного, так и программного обеспечения, а также высокий выходной ток позволяет различным исследовательским группам выбирать IviumStat для исследования альтернативных источников энергии.
- - Аккумуляторы
- - Суперконденсаторы
- - Топливные элементы
- - Сборки мембранных электродов
- - Электролиз
- - Нанесение гальванических покрытий
- - Фотоэлектрические исследования
- - Коррозия
Портативный CompactStat ™ Ivium - единственный настоящий мобильный потенциостат на рынке, который включает (встроенную) возможность анализа частотной характеристики (FRA). Он используется для исследований коррозии на месте, а также для оценки покрытия.
- - Аналитическая электрохимия
- - Нанотехнологии
- - Разработка чувствительных элементов
- - Био-электрохимия
- - Медицинские исследования
Гальваническая изоляция Ivium CompactStat в сочетании с возможностью измерения очень слабых сигналов с большой точностью позволила различным исследовательским группам использовать его идеальную производственную мощность для проведения медицинских исследований.
- - Полупроводники
- - Исследование импеданса
- - Общая электрохимия
- - Обучение
Модули связи
Модули для хранения данных во время длительных измерений; дистанционная и множественная передача данных.
Расширенные функциональные возможности
Расширенные функциональные возможности для приборов Ivium, такие как бипотенциостат или модули высокоскоростной выборки данных.
Мультиплексоры
Расширенные возможности канала для последовательных измерений; управление до 32 рабочими электродами.
