Программное обеспечение IviumSoft

  • Бесплатно: входит в комплект поставки всех инструментов Ivium
  • Неограниченное количество установок ПО
  • Обновления IviumSoft доступны для загрузки с веб-сайта Ivium
  • Интуитивно понятный и многофункциональный интерфейс
  • Широкий спектр аналитических задач

Производитель Ivium Technologies B.V.

Описание

Компания Ivium предлагает программное обеспечение для решения любых исследовательских задач.

  • Бесплатно: входит в комплект поставки всех инструментов Ivium
  • Неограниченное количество установок ПО
  • Обновления IviumSoft доступны для загрузки с веб-сайта Ivium
  • Интуитивно понятный и многофункциональный интерфейс
  • Широкий спектр аналитических задач
  • Все стандартные электрохимические и коррозионные методы
  • Возможности полного анализа данных
  • Расширенное архивирование данных

Два режима:

  • Базовый: Минимум информации, необходимой от пользователя
  • Продвинутый: Предоставляет опытному пользователю полный контроль над инструментом

Потенциостаты Ivium управляются программным обеспечением для решения задач электрохимии IviumSoft ™. Программа IviumSoft, разработанная инженерами Ivium, многофункциональна и интуитивно понятна. Она используется как для сбора, так и для обработки данных, а также управляет потенциостатом при реализации широкого спектра электрохимических методов (см. ниже). IviumSoft также включает в себя неограниченное количество инструментов для оценки и анализа данных.

IviumSoft подходит как для начинающих, так и для опытных пользователей.   В IviumSoft заложено несколько вариантов работы.  Для экспериментальной установки доступны режимы «Базовый» и «Расширенный». «Базовый» режим требует минимума информации от пользователя. «Расширенный» режим дает опытному пользователю полный контроль над потенциостатом. Простота «Базового» режима и универсальность «Расширенного» режима - вот ключ к привлекательности IviumSoft для широкого круга пользователей.

Подробнее об IviumSoft

Новое поколение программного обеспечения IviumSoft можно скачать здесь:

  • IviumSoft 4.972

Руководство по эксплуатации Ivium (ниже) содержит краткую информацию об установке, подключении и работе вашего прибора Ivium, а также обзор пользовательского интерфейса IviumSoft:

  • Краткое руководство по Ivium
  • Брошюра IviumSoft

Подробные инструкции и руководство по эксплуатации, а также все характеристики инструментов приведены в цифровом справочнике / руководстве, которое включено в IviumSoft Доступ к нему осуществляется через меню «Справка» на панели инструментов IviumSoft. Самую последнюю версию также можно загрузить по ссылке в разделе «Интерактивный файл справки / руководство по Ivium» на нашей странице поддержки.

Возможности IviumSoft

  • Управление приборами Ivium через USB-порт ПК или ноутбука / планшета
  • Пользовательский интерфейс на базе Windows для интуитивно понятного управления
  • Доступны все стандартные электрохимические методы, а также некоторые специализированные методы (см. список ниже).
  • Автоматическая оптимизация потенциостата Ivium для высокоскоростной и высокочувствительной работы
  • Интегрированная загрузка и анализ данных
  • Гибкие форматы сохранения результатов, разнообразные варианты представления данных и параметров метода, удобные для дальнейшего использования в другом программном обеспечении
  • Автоматическое сохранение данных
  • Расширенное архивирование данных для удобного хранения и поиска данных на основе проектов
  • Последовательность электрохимических экспериментов в пакетном режиме
  • Возможность управления с других платформ, таких как LabVIEW ™, VB, Delphi, C и т. д.

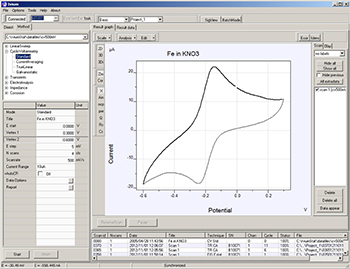

Типичный вид пользовательского интерфейса IviumSoft

Типичный вид пользовательского интерфейса

  • Сверху: Строка меню; Подключение прибора; Уведомление; Выбор «базового» или «расширенного» режима работы
  • Слева: Выбор прямого управления или управления через метод (с помощью электрохимического метода из дерева вариантов)
  • По центру: Окно результатов; графические или числовые данные; Представление данных и / или анализ
  • Справа: Панель пояснения
  • Внизу: Список истории: список недавно записанных и отображаемых данных

Электрохимические методы в IviumSoft

Вольтамперометрия с линейной разверткой

  • Стандартный: LSV со ступенчатой формой волны, ток измеряется в определенной пользователем точке во время шага
  • Усреднение тока: LSV со ступенчатой формой волны, ток измеряется непрерывно на каждом шаге
  • Истинная линейная развертка (платная опция): LSV с истинной аналоговой кривой нарастания
  • Гальваностатический: Управляемая линейная развертка тока со ступенчатой формой волны
  • Скорость развертки: От 1 мкВ/с до 10 000 В/с;


Макс. частота дискретизации: 100 кГц

Циклическая вольтамперометрия

  • Стандартный метод СV со ступенчатой формой волны, ток измеряется в определенной пользователем точке во время шага
  • Усреднение тока СV со ступенчатой формой волны, ток измеряется непрерывно на каждом шаге
  • Истинная линейная развертка (опция за дополнительную плату) CV с истинной аналоговой кривой нарастания
  • Гальваностатическая управляемая линейная развертка тока со ступенчатой формой волны
  • Скорость развертки: От 1 мкВ/с до 10 000 В/с;


Макс. частота дискретизации: 100 кГц

Переходные режимы

Переходные режимы

  • Хроноамперометрия: Измерение тока во времени с контролируемым потенциалом
  • Хронопотенциометрия: Измерение потенциала во времени с контролируемым током
  • Хронокулонометрия: Измерение потенциала и тока во времени с контролируемым зарядом
  • Смешанный режим: Универсальный режим, при котором потенциал и ток измеряются в зависимости от времени и контролируются с помощью выбираемых пользователем потенциостатического, гальваностатического или Eoc метода, а также метода развертки и импеданса.
  • Электрохимический шум: Измерение шума потенциалов и / или тока для оценки коррозии

От 1 до 255 уровней;

Мин. временной интервал: 10µs

Электролитический анализ

Электролитический анализ

  • Амперометрическое обнаружение: Измерение тока в зависимости от времени
  • Дифференциальный импульс: Высокочувствительный электроаналитический метод с пиковым выходом
  • Ступенчатая волна: Аналогичная чувствительность к дифференциальному импульсу, но гораздо более высокая скорость сканирования
  • Вольтамперометрия переменного тока: Ступенчатый сигнал с наложенной синусоидой
  • Потенциометрический стриппинг: Потенциометрический стриппинг для электролитического анализа
  • Обнаружение переменного тока: Измерение импеданса в зависимости от времени при фиксированной частоте
  • Нормальный импульс: Высокочувствительный электроаналитический метод с S-образным выходом
  • Формирователь вольтамперометрических импульсов: Эксклюзив от Ivium: Возможность создать свой собственный импульсный сигнал

Электрохимическая спектроскопия импеданса

Электрохимическая спектроскопия импеданса

  • Сканирование постоянного E-импеданса в условиях контролируемого потенциала
  • Сканирование постоянного I-импеданса в условиях контролируемого тока
  • Сканирование потенциала, сканирование импеданса, потенциостатическое, в диапазоне контролируемых потенциалов постоянного тока
  • Сканирование по току, сканирование импеданса, гальваностатическое, в диапазоне контролируемых токов постоянного тока

Одиночный синусоидальный или мультисинусоидальный сигнал;

До 255 частот, от 10 мкГц до 8 МГц

Коррозия

Коррозия

  • Eoc контроль: Мониторинг потенциала холостого хода в зависимости от времени
  • Сопротивление поляризации: Быстрое измерение скорости коррозии
  • График Тафеля: Альтернативный метод измерения скорости коррозии
  • Потенциодинамика: Качественная оценка свойств коррозии образца
  • Гальваническая коррозия: Измерение гальванической коррозии между двумя разными типами металла
  • Контроль скорости коррозии: Измерение скорости коррозии в зависимости от времени для оценки ингибиторов коррозии

Автоматическая оптимизация для высокоскоростной и высокочувствительной работы

В оптимальных условиях потенциостат Ivium может измерять доли фемтоампера. Однако на практике пределы обнаружения определяются окружающей средой. В приборе реализованы несколько функций, улучшающих качество сигнала:

  • Программируемая полоса пропускания потенциостата / гальваностата
  • Программируемые фильтры аналоговых сигналов
  • Цифровая фильтрация
  • Автоматическое вычитание смещения

Программное обеспечение обычно настраивает эти параметры автоматически, обеспечивая оптимальную производительность и не требуя вмешательства оператора. Однако в «расширенном» режиме оператор может изменить выбранные настройки.

Анализ данных

IviumSoft предоставляет ряд возможностей анализа данных, в том числе:

  • Подбор кривой
  • Схема замещения
  • Скорость коррозии
  • Нахождение пиков
  • Отчет по солнечным батареям
  • Отчет по электролизу
  • Электрохимический шум

Примеры

Анализ скорости коррозии по эксперименту с графиком Тафеля

Анализ скорости коррозии по эксперименту с графиком Тафеля

Возможны три типа анализа:

  • Анализ наклона Ecorr и Rp определяются по наклону на OCP
  • Анализ Тафеля: построение линий Тафеля и оценка их уклона
  • Численный анализ: нелинейная аппроксимация полного набора данных

Автоматический и ручной анализ:

  • Автоматический анализ: программное обеспечение автоматически выбирает диапазон потенциала
  • Ручной анализ: оператор устанавливает маркеры диапазона потенциала

Графический редактор схем замещения для подбора данных импеданса:

Оператор может определить любую схему замещения:

Любой элемент из верхней панели инструментов может быть выбран и помещен в сетку схемы одним щелчком мыши

Уравнение CDC можно ввести вручную или из предопределенных схем в раскрывающемся списке

Схему замещения можно загрузить из файла

  • Начальные значения могут быть введены оператором или рассчитаны автоматически.
  • Подбираемые параметры могут быть исправлены
  • Программа рассчитает наиболее подходящий набор параметров с помощью техники Левенберга-Марквардта

Программа рассчитает наиболее подходящий набор параметров

Анализ электрохимического шума

Встроенное программное обеспечение для анализа коррозии автоматически рассчитает соответствующие параметры:

  • Анализ во временной области: ток коррозии, индекс питтинга / локализации, коррозионная стойкость
  • Частотный анализ БПФ: Спектры тока и потенциала Фурье, спектры импеданса и коррозионная стойкость (черные линии на графике)
  • Частотный анализ: Метод максимальной энтропии с определяемым количеством коэффициентов модели (красные линии на графике)

Анализ электрохимического шума

Специальные функции

  • Автоматический диапазон тока:
  • При желании пользователь может дать команду потенциостату автоматически выбрать настройку оптимального диапазона тока. Для этой функции доступны все диапазоны тока, включая диапазоны тока высокой чувствительности.
  • Предварительная обработка:
  • Можно определить до 5 уровней для кондиционирования электрода перед началом фактического измерения. Значения E / I во время «предварительной обработки» записываются и сохраняются вместе с первичными данными.
  • Применение к OCP:
  • Потенциалы измерения определяются относительно «потенциала открытой ячейки». Перед началом измерения OCP определяется в конфигурации с нулевым током. Переходный процесс контроля OCP записывается и сохраняется вместе с первичными данными.
  • Компенсация омического падения:
  • Приложенный потенциал можно скорректировать с помощью обратной связи по току для компенсации омических потерь.
  • Пакетный режим для последовательностей и автоматизации:
  • Используя пакетный режим, оператор может автоматизировать сложные последовательности измерений и взаимодействовать с внешним оборудованием для автоматизации процессов. Это возможно для:

Автоматизированной загрузки и выполнения файлов методов

Создания циклов для повторяющихся задач, циклы могут быть вложенными

Изменения выбранных параметров на каждом проходе внутри цикла

Переключения мультиплексора на фиксированные каналы или на переменную индекса цикла

Установки цифрового и аналогового выхода

Ожидание для уровней HI или LO на цифровом входе

Установка отсрочки и планирования задачи

  • Генератор импульсов:

К ячейке может быть приложен непрерывно повторяющийся импульс с переменным периодом и рабочим циклом; предназначен как инструмент для обработки электрода без измерения данных

  • Прерывание по току:

Прямой метод, который позволяет пользователю определять падение ИК-излучения электрохимической системы с помощью метода прерывания по току (может использоваться только при наличии модуля прерывания по току)

  • Аналоговые входы:

Доступные аналоговые входы от периферийного порта могут быть записаны одновременно с первичными результатами. Результаты визуализируются графически и сохраняются вместе с первичными данными.

  • Защитное отключение:

Если возникает состояние перегрузки, метод прерывается и клеммы ячейки отключаются.

  • Предел соответствия:

Токи / потенциалы ограничены значениями, определяемыми оператором. Максимальные возможности прибора можно уменьшить для предотвращения небезопасных ситуаций (только IviumStat)

  • Вид сигнала:

Переходные процессы тока и потенциала отображаются на экране осциллографа. В условиях постоянного тока сигналы E / I могут быть проверены на наличие определенных шумовых элементов. Во время AC-методов визуализируется качество возмущающих и результирующих синусоид. Для каждой точки данных эти кривые сохраняются вместе с первичными данными и могут быть (повторно) просмотрены после завершения эксперимента.

Совместимость

IviumSoft полностью совместим с Windows 8/10.
Все графические и числовые данные можно экспортировать в буфер обмена для вставки в другие программы.
Числовые данные также можно экспортировать как ASCII.
Можно просматривать и / или накладывать сразу несколько файлов данных / графиков текущего и предыдущих экспериментов для упрощения сравнения данных.
Для управления потенциостатом IviumSoft и Ivium доступны драйвер и динамически подгружаемая библиотека для разработки программного обеспечения. Это может, например, использоваться, когда потенциостат включен в более крупные автоматизированные экспериментальные установки. Управление возможно из LabVIEW, C, Delphi, VB и др.
