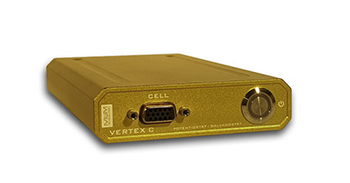

Универсальный потенциостат / гальваностат / амперметр Vertex.C

  • Конфигурации: Vertex.C / Vertex.C с биопотенциостатом
  • Выходные параметры: ±350 мА / ±13 В
  • FRA/EIS: 10 мкГц до 1 МГц по умолчанию
  • Дополнительный биопотенциостат
  • Дополнительный генератор линейного сканирования

Производитель Ivium Technologies B.V.

Описание

Недорогое решение

Vertex.C - это универсальный потенциостат / гальваностат / амперметр с нулевым сопротивлением (ZRA) с возможностями измерения частотной характеристики (FRA) / спектроскопии электрического импеданса (EIS) (недоступен в качестве прибора только для постоянного тока). Благодаря невысокой стоимости и широким техническим возможностям Vertex.С является универсальным одноканальным прибором, а несколько приборов - привлекательной альтернативой многоканальному решению. Ячейка подключается с помощью нашего стандартного экранированного кабеля ячейки через соединитель HD15. Vertex.C поддерживает все стандартные электрохимические методы и включает полный набор программного обеспечения IviumSoft для управления и обработки данных (для ПК на базе Windows).

Широкий диапазон применения

Прочная конструкция, широкий диапазон технических характеристик, плавающий режим работы и доступность широкого спектра электрохимических методов делают Vertex.C идеальным решением для многих областей применения, в том числе:

  • Образование
  • Базовая электрохимия
  • Элементы питания
  • Коррозия
  • Чувствительные элементы
  • Возможности расширения
  • Vertex.C поставляется с возможностью измерения частотной характеристики (FRA) / спектроскопии электрического импеданса (EIS). Возможности прибора также можно расширить с помощью встроенного Биопотенциостата / модуля True Linear Scan (за подробностями обращайтесь к местному дистрибьютору).

Компоненты системы

  • Автоматический выбор диапазона тока по всем доступным диапазонам тока
  • Автоматический регулируемый фильтр шума и настройки стабильности потенциостата/гальваностата
  • Одновременное получение токовых / потенциальных и периферийных сигналов
  • Отображение данных в реальном времени до 500 точек / с. Регистрация до 100000 точек / с, запись в памяти прибора
  • Применимые скорости сканирования: От 1 мкВ / с до 10 000 В / с
  • Минимальный интервал времени: 10 мкс (разрешение 0,125 мкс)
  • Оптимизация результатов с помощью автоматизированных настраиваемых фильтров, усилителей напряжения и вычитания постоянного тока
  • Выбираемый пользователем плавающий режим

Программное обеспечение

Управление Vertex.C через собственный IviumSoft. Этот универсальный, интуитивно понятный пакет программ позволяет управлять приборам, осуществлять анализ данных, управлять периферийными устройствами и т.д. IviumSoft может взаимодействовать с LabVIEWTM, C ++, Delphi и т. д. Полный пакет программ IviumSoft включен в комплект прибора по умолчанию.

Технические характеристики

Характеристики системы
Диапазон тока ±350 мА
Максимальное выходное напряжение ±13 В
Максимальное выходное напряжение ±13 В
Подключения электродов: 4 вывода; WE, CE, RE, S (и GND) с 4 мм штыревыми рвзъемами типа банан
Полоса пропускания потенциостата >500 кГц
Настройки стабильности Высокая скорость, стандартная и высокая стабильность
Программируемая фильтрация 1 МГц, 100 кГц, 10 кГц, 1 кГц, 10 Гц
Прием сигнала Двухканальный 16-битный АЦП, 100000 выборок / с
Потенциостат
Применяемый диапазон потенциалов ±10 В, разрешение 0,333 мВ
Точность прикладываемого потенциала 0,2%, или 2 мВ
Диапазоны тока ±100 пА до ±100 мА в 10 диапазонах
Разрешение регистрируемого тока 0,015% от диапазона тока, минимум 0,01 пА
Точность регистрируемого тока 0,2%
Гальваностат
Разрешение подводимого тока 0,033% от всего диапазона подводимого тока
Точность подводимого тока 0,2%
Диапазоны гальваностатического тока ±10 нА до ±100 мА
Диапазоны потенциалов ±1 мВ, ±4 мВ, ±10 мВ, ±40 мВ, ±100 мВ, ±400 мВ, ±1В, ±4В, ±10В
Разрешение регистрируемого потенциала 0,03% от диапазона потенциала, минимум 30 нВ
Точность регистрируемого потенциала 0,2% или 2 мВ
Анализатор импеданса
Диапазон частот 10 мкГц - 1 МГц
Амплитуда 0,15 мВ до 1,0 В, или 0,03% до 100% от диапазона тока
Смещение постоянной составляющей 16-битное смещение составляющей постоянного тока и 2 фильтра с развязкой постоянного тока
Электрометр
Входное сопротивление >1000 ГОм //<10 пФ
Ток смещения на входе <20 пA
Полоса пропускания >5 МГц
Специальные функции
Компенсация омического падения напряжения 2В / диапазон тока
Периферийный подключения
Аналоговый вход/выход Только вход ± 10 В, разрешение 16 бит, полоса пропускания 40 кГц
Биопотенциостат (дополнительно)
Выходной ток (BiStat) ±35 мА
Смещение прикладываемого потенциала ±2 В с разрешением 0,06 мВ в отношении RE или WE
Рабочие условия применения
Требования по электропитанию 100-240 В, 45-65 Гц, 4 ВА через источник питания 12 В (в комплекте)
Взаимодействие
Размер (Ш х Д х В)
USB
10 x 17 x 2,5 см
Масса 500 г
Требования к ПК Windows 8/10, со свободным портом USB

Технические характеристики могут быть изменены, Ivium Technologies © 2020

Программное обеспечение IviumSoft

Область применения

Потенциостаты Ivium стандартно оснащены широким спектром аппаратных и программных опций, включая анализ частотной характеристики (импеданс), электрохимический шум (ECN), высокое разрешение по току (диапазон наименьшего тока 1 пА на полной шкале) и т. д. Усовершенствованная платформа потенциостата, которая является основой прибора высокой мощности для общих исследований, а также основой портативного потенциостата для измерений на месте и измерения слабых сигналов, обеспечивает действительно широкий спектр применений, включая:

  • - Альтернативные/устойчивые источники энергии

Широкая функциональность как аппаратного, так и программного обеспечения, а также высокий выходной ток позволяет различным исследовательским группам выбирать IviumStat для исследования альтернативных источников энергии.

  • - Аккумуляторы
  • - Суперконденсаторы
  • - Топливные элементы
  • - Сборки мембранных электродов
  • - Электролиз
  • - Нанесение гальванических покрытий
  • - Фотоэлектрические исследования
  • - Коррозия

Портативный CompactStat ™ Ivium - единственный настоящий мобильный потенциостат на рынке, который включает (встроенную) возможность анализа частотной характеристики (FRA). Он используется для исследований коррозии на месте, а также для оценки покрытия.

  • - Аналитическая электрохимия
  • - Нанотехнологии
  • - Разработка чувствительных элементов
  • - Био-электрохимия
  • - Медицинские исследования

Гальваническая изоляция Ivium CompactStat в сочетании с возможностью измерения очень слабых сигналов с большой точностью позволила различным исследовательским группам использовать его идеальную производственную мощность для проведения медицинских исследований.

  • - Полупроводники
  • - Исследование импеданса
  • - Общая электрохимия
  • - Обучение

Модули связи

Модули для хранения данных во время длительных измерений; дистанционная и множественная передача данных

Расширенные функциональные возможности

Расширенные функциональные возможности для приборов Ivium, такие как бипотенциостат или модули высокоскоростной выборки данных

Мультиплексоры

Расширенные возможности канала для последовательных измерений; управление до 32 рабочими электродами
