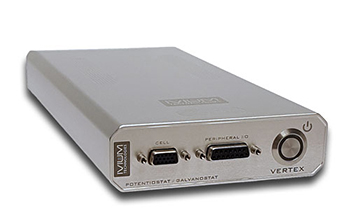

Потенциостат / гальваностат начального уровня Vertex

  • Конфигурации: Vertex / Vertex.100mA.DC / Vertex.100mA.EIS / Vertex.1A.DC / Vertex.1A.EIS / Vertex.Q (multi-channel) / Vertex.10A / Vertex.5A / Vertex.20V
  • Доступен в следующих конфигурациях: ±100 мА/±10 В, ±1 A/±10 В, ±2 A/±20 В, ±5 A/±10 В, ±10 A/±5 В
  • 8 Диапазонов тока 10 нА до 10 A
  • FRA/EIS дополнительно: 10 мкГц - 1 МГц
  • Дополнительный генератор линейного сканирования

Производитель Ivium Technologies B.V.

Описание

потенциостат / гальваностат начального уровня с дополнительными возможностями измерения частотной характеристики

Доступное решение

Vertex - это потенциостат / гальваностат начального уровня с дополнительными возможностями измерения частотной характеристики (FRA) / спектроскопии электрического импеданса (EIS). Доступная цена прибора позволяет использовать ее для решения как учебных, так и прикладных электрохимических задач. Полный набор программного обеспечения IviumSoft для управления и обработки данных входит в стандартную комплектацию (для ПК на базе Windows).

Широкий диапазон применения

Прочная конструкция, разнообразие конфигураций, плавающий режим работы и доступность широкого спектра электрохимических методов делают Vertex идеальным решением для многих областей применения, в том числе:

  • Образование
  • Стандартные электрохимические измерения и анализа
  • Батареи и топливные элементы  Коррозия
  • Чувствительные элементы
  • Биотехнология
  • Возможности расширения
  • Все продукты линейки Vertex могут быть дополнительно расширены с помощью модуля True Linear Scan и / или FRA / EIS. Модели Vertex.100 мА, Vertex.1A и Vertex.5A также доступны с дополнительным бипотенциостатом (заводским и не обновляемым на месте). Помимо этого, серия Vertex совместима с другими опциями и модулями Ivium, такими как HiMUX и CIM, а также с несколькими бустерами Ivium в случае более высоких требований к мощности.

Компоненты системы

  • Автоматический выбор диапазона тока по всем доступным диапазонам тока
  • Автоматический регулируемый фильтр шума и настройки стабильности потенциостата/гальваностата
  • Одновременное получение токовых / потенциальных и периферийных сигналов
  • Отображение данных в реальном времени до 500 точек / с. Регистрация до 100000 точек / с, запись в памяти прибора
  • Применимые скорости сканирования: От 1 мкВ / с до 10 000 В / с
  • Минимальный интервал времени: 10 мкс (разрешение 0,125 мкс)
  • Оптимизация результатов с помощью автоматизированных настраиваемых фильтров, усилителей напряжения и вычитания постоянного тока
  • Выбираемый пользователем плавающий режим

Программное обеспечение

Управление Vertex через собственный IviumSoft. Этот универсальный, интуитивно понятный пакет программ позволяет управлять приборам, осуществлять анализ данных, управлять периферийными устройствами и т.д. IviumSoft может взаимодействовать с LabVIEWTM, C ++, Delphi и т. д. Полный пакет программ IviumSoft включен в комплект прибора по умолчанию.

Технические характеристики

Рабочие условия применения
Требования по электропитанию 100-240 В, 50-60 Гц, 700 мА (расходные материалы включены)
Взаимодействие USB
Размер (Ш х Д х В) 13 x 27 x 4 см
Масса 1,5 кг
Требования к ПК Windows 8/10, со свободным портом USB

Технические характеристики могут быть изменены, Ivium Technologies © 2020

Сравнение моделей

  Vertex.5A Vertex.10A Vertex.Q (многоканальный) Vertex.20V Vertex.100mA.DC Vertex.100mA.EIS
Характеристики системы
Количество каналов в приборе 1 1 4 1 1 1
Диапазон тока ±5 A ±10 A ±30 мА ±2 A ±100 мA ±100 мA
Максимальное выходное напряжение ±10 В ±5 В ±10 В ±10 В ±10 В ±10 В
Максимальное выходное напряжение ±10 В ±5 В ±10 В ±20 В ±10 В ±10 В
Подключения электродов: 4 вывода; WE, CE, RE, S (и GND) с 4 мм штыревыми разъемами типа банан 4 вывода; WE, CE, RE, S (и GND) с 4 мм штыревыми разъемами типа банан 4 вывода; WE, CE, RE, S с 4 мм штыревыми разъемами типа банан 4 вывода; WE, CE, RE, S (и GND) с 4 мм штыревыми разъемами типа банан 4 вывода; WE, CE, RE, S (и GND) с 4 мм штыревыми разъемами типа банан 4 вывода; WE, CE, RE, S (и GND) с 4 мм штыревыми разъемами типа банан
Потенциостат
Применяемый диапазон потенциалов ±10 В, разрешение 0,333 мВ ±5 В, разрешение 0,333 мВ ±10 В, разрешение 0,333 мВ ±10 В, разрешение 0,333 мВ ±10 В, разрешение 0,333 мВ ±10 В, разрешение 0,333 мВ
Диапазоны тока ±10 нА до ±10 мА ±10 нА до ±10 мА ±10 нА до ±10 мА ±10 нA до ±1 A ±10 нA до ±1 A ±10 нA до ±1 A
Гальваностат
Диапазоны гальваностатического тока ±10 нА до ±10 мА ±10 нА до ±10 мА ±10 нА до ±10 мА ±10 нA до ±1 A ±10 нA до ±1 A ±10 нA до ±1 A
Анализатор импеданса
Диапазон частот 10 мкГц - 1 МГц 10 мкГц - 1 МГц 10 мкГц - 1 МГц 10 мкГц - 1 МГц - 10 мкГц - 1 МГц
Амплитуда 0,15 мВ до 1,0 В, или 0,03% до 100% от диапазона тока 0,15 мВ до 1,0 В, или 0,03% до 100% от диапазона тока 0,15 мВ до 1,0 В, или 0,03% до 100% от диапазона тока 0,15 мВ до 1,0 В, или 0,03% до 100% от диапазона тока - 0,15 мВ до 1,0 В, или 0,03% до 100% от диапазона тока
Смещение постоянной составляющей 16-битное смещение составляющей постоянного тока и 2 фильтра с развязкой постоянного тока 16-битное смещение составляющей постоянного тока и 2 фильтра с развязкой постоянного тока 16-битное смещение составляющей постоянного тока и 2 фильтра с развязкой постоянного тока 16-битное смещение составляющей постоянного тока и 2 фильтра с развязкой постоянного тока - 16-битное смещение составляющей постоянного тока и 2 фильтра с развязкой постоянного тока
Периферийный подключения
Аналоговый вход/выход 2/1 (± 10 В, разрешение 16 бит, полоса пропускания 40 кГц / ± 10 В, разрешение 16 бит) 2/1 (± 10 В, разрешение 16 бит, полоса пропускания 40 кГц / ± 10 В, разрешение 16 бит) 16-битный аналоговый вход, по 1 на канал (опционально) 2/1 (± 10 В, разрешение 16 бит, полоса пропускания 40 кГц / ± 10 В, разрешение 16 бит) 2/1 (± 10 В, разрешение 16 бит, полоса пропускания 40 кГц / ± 10 В, разрешение 16 бит) 2/1 (± 10 В, разрешение 16 бит, полоса пропускания 40 кГц / ± 10 В, разрешение 16 бит)
Цифровой ввод/вывод 1/3 (от 0 до +5 В) 1/3 (от 0 до +5 В) - 1/3 (от 0 до +5 В) 1/3 (от 0 до +5 В) 1/3 (от 0 до +5 В)
I-выход/E-выход Аналоговый монитор для визуализации тока ячейки и потенциала Аналоговый монитор для визуализации тока ячейки и потенциала - Аналоговый монитор для визуализации тока ячейки и потенциала Аналоговый монитор для визуализации тока ячейки и потенциала Аналоговый монитор для визуализации тока ячейки и потенциала
Переменный ток - выход ± 0,5 В синусоидальный сигнал от 10 мкГц до 1 МГц с переменным затуханием. ± 0,5 В синусоидальный сигнал от 10 мкГц до 1 МГц с переменным затуханием. - ± 0,5 В синусоидальный сигнал от 10 мкГц до 1 МГц с переменным затуханием. ± 0,5 В синусоидальный сигнал от 10 мкГц до 1 МГц с переменным затуханием. ± 0,5 В синусоидальный сигнал от 10 мкГц до 1 МГц с переменным затуханием.
Канал-Х ввод, Канал-Y ввод ± 4 В: для записи импеданса от периферийных устройств ± 4 В: для записи импеданса от периферийных устройств - ± 4 В: для записи импеданса от периферийных устройств ± 4 В: для записи импеданса от периферийных устройств ± 4 В: для записи импеданса от периферийных устройств
Биопотенциостат (дополнительно)
Выходной ток (BiStat) ±35 мА - - - ±35 мА ±35 мА
Смещение прикладываемого потенциала ± 2 В с разрешением 0,06 мВ. RE или WE - - - ± 2 В с разрешением 0,06 мВ. RE или WE ± 2 В с разрешением 0,06 мВ. RE или WE
Рабочие условия применения
Требования по электропитанию 100-240 В, 50-60 Гц, 2 А 100-240 В, 50-60 Гц, 4 А 100-240 В, 50-60 Гц, 700 мА 100-240 В, 50-60 Гц, 2 А 100-240 В, 50-60 Гц, 700 мА (расходные материалы включены) 100-240 В, 50-60 Гц, 700 мА (расходные материалы включены)
Размер (Ш х Д х В) 15 x 36 x 4,5 см 15 x 36 x 4,5 см 15 x 36 x 4,5 см 15 x 36 x 4,5 см 13 x 27 x 4 см 13 x 27 x 4 см
Масса 2,5 кг 3 кг 1,5 кг 2,5 кг 1,5 кг 1,5 кг

Программное обеспечение IviumSoft

Область применения

Потенциостаты Ivium стандартно оснащены широким спектром аппаратных и программных опций, включая анализ частотной характеристики (импеданс), электрохимический шум (ECN), высокое разрешение по току (диапазон наименьшего тока 1 пА на полной шкале) и т. д. Усовершенствованная платформа потенциостата, которая является основой прибора высокой мощности для общих исследований, а также основой портативного потенциостата для измерений на месте и измерения слабых сигналов, обеспечивает действительно широкий спектр применений, включая:

  • - Альтернативные/устойчивые источники энергии

Широкая функциональность как аппаратного, так и программного обеспечения, а также высокий выходной ток позволяет различным исследовательским группам выбирать IviumStat для исследования альтернативных источников энергии.

  • - Аккумуляторы
  • - Суперконденсаторы
  • - Топливные элементы
  • - Сборки мембранных электродов
  • - Электролиз
  • - Нанесение гальванических покрытий
  • - Фотоэлектрические исследования
  • - Коррозия

Портативный CompactStat ™ Ivium - единственный настоящий мобильный потенциостат на рынке, который включает (встроенную) возможность анализа частотной характеристики (FRA). Он используется для исследований коррозии на месте, а также для оценки покрытия.

  • - Аналитическая электрохимия
  • - Нанотехнологии
  • - Разработка чувствительных элементов
  • - Био-электрохимия
  • - Медицинские исследования

Гальваническая изоляция Ivium CompactStat в сочетании с возможностью измерения очень слабых сигналов с большой точностью позволила различным исследовательским группам использовать его идеальную производственную мощность для проведения медицинских исследований.

  • - Полупроводники
  • - Исследование импеданса
  • - Общая электрохимия
  • - Обучение
