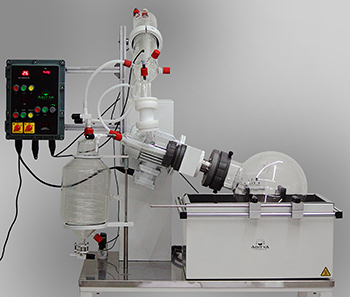

ATEX Flameproof — Взрывозащищённый роторный испаритель
- Взрывозащищённое исполнение в соответствии с директивой ATEX (зона 1 и 2)
- Объём испарительной колбы: 5 / 20 / 50 литров (в зависимости от конфигурации)
- Скорость вращения: 20–280 об/мин
- Температура нагревательной бани: от комнатной до 180 °C
- Все электрические компоненты во взрывозащищённых корпусах (Ex d)
Производитель Aditya Scientific
Описание
Взрывозащищённый роторный испаритель серии ATEX Flameproof предназначен для безопасного удаления легковоспламеняющихся и взрывоопасных растворителей методом вакуумной дистилляции в средах с потенциально взрывоопасной атмосферой. Прибор разработан в соответствии с требованиями директивы ATEX и предназначен для эксплуатации в зонах классов 1 и 2, где возможно образование взрывоопасных смесей паров растворителей с воздухом. Все электрические компоненты — двигатель, панель управления, датчики и соединительные коробки — размещены во взрывозащищённых корпусах типа Ex d (взрывонепроницаемая оболочка), исключающих воспламенение внешней среды. Нагревательная баня оснащена взрывозащищённым нагревательным элементом с ограничением максимальной температуры поверхности ниже температуры самовоспламенения используемых растворителей. Моторизованный подъёмный механизм с функцией аварийного подъёма обеспечивает безопасное извлечение колбы при отключении питания или аварийной ситуации. Прибор доступен в нескольких конфигурациях с объёмом испарительной колбы 5, 20 или 50 литров, что позволяет подобрать оптимальное решение для лабораторных, пилотных или производственных задач. Стеклянная система конденсации и вакуумное уплотнение выполнены из химически стойких материалов. Установка является оптимальным решением для фармацевтических, нефтехимических и химических производств, работающих с легковоспламеняющимися растворителями в классифицированных взрывоопасных зонах.
Назначение
- Удаление легковоспламеняющихся растворителей (ацетон, гексан, диэтиловый эфир, петролейный эфир) во взрывоопасных зонах
- Вакуумная дистилляция и концентрирование в фармацевтическом и нефтехимическом производстве
- Регенерация и рециркуляция легковоспламеняющихся растворителей
- Работа в помещениях с классификацией взрывоопасных зон 1 и 2 по ATEX
- Масштабирование процессов от лабораторного до промышленного уровня в условиях повышенных требований к безопасности
Ключевые особенности
- Взрывозащищённое исполнение ATEX: все электрические компоненты размещены во взрывонепроницаемых корпусах типа Ex d, сертифицированных для работы в зонах 1 и 2
- Взрывозащищённый двигатель: специальный электродвигатель с искробезопасным исполнением, исключающий воспламенение взрывоопасной атмосферы
- Безопасная нагревательная баня: взрывозащищённый нагревательный элемент с ограничением температуры поверхности ниже класса температуры T3/T4
- Моторизованный подъём с аварийной функцией: автоматическое извлечение колбы из бани при отключении питания или срабатывании аварийной защиты
- Несколько конфигураций объёма: доступны варианты с испарительными колбами 5, 20 и 50 литров для различных масштабов производства
- Взрывозащищённая панель управления: цифровое управление скоростью вращения и температурой бани в корпусе Ex d
Технические характеристики
| Параметр | Значение |
| Объём испарительной колбы | 5 / 20 / 50 л |
| Объём приёмной колбы | 2 / 10 / 20 л |
| Скорость вращения | 20–280 об/мин (5 л) / 20–140 об/мин (20, 50 л) |
| Температура нагревательной бани | от комн. до 180 °C |
| Тип конденсора | двойной, вертикальный, стеклянный |
| Вакуумное уплотнение | ПТФЭ |
| Механизм подъёма | моторизованный, взрывозащищённый |
| Аварийный подъём | да |
| Класс взрывозащиты | Ex d IIB T3/T4 |
| Зона применения | зона 1, зона 2 (ATEX) |
| Материал бани | нержавеющая сталь |
| Двигатель | взрывозащищённый, Ex d |
| Панель управления | взрывозащищённая, Ex d |
| Напряжение питания | 220 В / 380 В, 50 Гц (в зависимости от конфигурации) |
| Потребляемая мощность | 1500–5000 Вт (в зависимости от объёма) |
Сферы применения
1. Фармацевтическое производство и работа с ЛВЖ
Ацетон, этанол, изопропанол и эфиры обращаются на участках синтеза и очистки постоянно — отсюда классификация помещений.
- Отгонка растворителей после синтеза и экстракции. Концентрирование растворов субстанций и полупродуктов при умеренной температуре бани и глубоком вакууме.
- Перекристаллизация и доведение до сухого остатка. Частичное удаление растворителя на стадии выделения продукта.
- Почему взрывозащищённое исполнение. В зоне 1 или 2 обычный ротационный испаритель к установке не допускается: источником зажигания становится собственная электрика прибора.
- Кто пользователь. Участки наработки фармацевтических производств, цеха субстанций, опытные производства и R&D-подразделения.
2. Нефтехимия и нефтепереработка
Заводские лаборатории и опытные установки часто расположены в границах классифицированных зон предприятия.
- Подготовка проб нефтепродуктов. Отгонка лёгких фракций, концентрирование остатка перед анализом.
- Концентрирование углеводородных экстрактов. Упаривание экстрактов при определении группового и компонентного состава.
- Почему взрывозащищённое исполнение. Подгруппа IIB покрывает большинство углеводородных сред; для водородсодержащих требуется исполнение IIC — это проверяют до закупки роторного испарителя.
- Кто пользователь. Лаборатории НПЗ и нефтехимических предприятий, исследовательские центры отрасли.
3. Рекуперация легковоспламеняющихся растворителей
Через регенерацию проходят самые большие объёмы горючих жидкостей, поэтому ротационный испаритель здесь работает под постоянной нагрузкой.
- Возврат растворителя в производственный цикл. Гексан, ацетон, петролейный и диэтиловый эфир собираются в приёмную колбу и используются повторно.
- Сокращение объёма горючих отходов. Отделение растворителя от нелетучего остатка уменьшает количество пожароопасных отходов на участке.
- Почему взрывозащищённое исполнение. Пары накапливаются у приёмной колбы и в вакуумной линии — это типовой сценарий образования взрывоопасной концентрации на участке.
- Лазерные и оптические материалы: спектры люминесценции редкоземельных стёкол и кристаллов (Nd³⁺, Eu³⁺, Tb³⁺), измерения с термостатированием.
- Кто пользователь. Цеха регенерации растворителей на химических и фармацевтических предприятиях, службы промышленной безопасности.
4. Фитохимия: экстракция этанолом в больших объёмах
Спирт — горючая жидкость, и при работе с десятками литров вытяжки экстракционный участок обычно классифицируют.
- Отгонка этанола из настоев и вытяжек. Спирт уходит первым, дальше скорость падает: смесь выходит на азеотропный состав — 78,2 °C и около 95,6 % спирта.
- Концентрирование абсолютов и эфирных масел. Баня не выше 40 °C — при большей температуре теряется часть летучих компонентов.
- Почему взрывозащищённое исполнение. Объём спирта в обороте, а не сама методика, переводит помещение в категорию классифицированных.
- Кто пользователь. Экстракционные участки, производители БАД и фитопрепаратов, эфиромасличные предприятия.
5. Лакокрасочная промышленность
Толуол, ацетон, этилацетат и уайт-спирит в цеховых объёмах — обычная причина классификации помещения..
- Концентрирование смол и связующих. Доведение раствора до заданного содержания сухого остатка.
- Отгонка растворителей из промывных смесей. Разделение растворителя и нелетучего остатка перед утилизацией.
- Почему взрывозащищённое исполнение. Ротационный испаритель на таком участке подбирают под уже присвоенный класс зоны — маркировка входит в техническое задание наравне с объёмом колбы.
- Кто пользователь. Лакокрасочные производства, цеховые лаборатории, участки подготовки рецептур.
6. Экоаналитические лаборатории с горючими экстрагентами
Объёмы лабораторные, но требования определяются не объёмом, а границами зоны, в которых стоит лаборатория.
- Концентрирование экстрактов проб. Определение нефтепродуктов, пестицидов и полиароматических углеводородов по методикам количественного химического анализа.
- Упаривание элюатов твердофазной экстракции. Образец доводится до объёма, с которым работает хроматограф.
- Почему взрывозащищённое исполнение. Конфигурация на 5 литров закрывает лабораторный объём, а взрывозащищённый роторный испаритель требуется, если лаборатория размещена в границах классифицированной зоны предприятия.
- Кто пользователь. Экоаналитические и промышленные лаборатории, природоохранные службы предприятий.
7. Почему нужен именно такой масштаб/форм-фактор
Почему выбор здесь определяется классификацией зоны, а не объёмом задачи: Практическое правило: сначала — присвоенный класс зоны и перечень растворителей, затем объём колбы; обратный порядок приводит к закупке оборудования, которое нельзя ввести в эксплуатацию.
- Класс зоны первичен. Если помещение отнесено к зоне 1 или 2, взрывозащищённый ротационный испаритель нужен независимо от того, работает лаборатория с двумя литрами или с двадцатью пятью.
- Маркировка проверяется по частям. Вид защиты d, подгруппа IIB и температурный класс T3 или T4 сопоставляются с характеристиками среды: подгруппой смеси и температурой самовоспламенения растворителя.
- Схема целиком, а не один прибор. Насос, охладитель, ловушка, вентиляция и светильники в границах зоны подчиняются тем же требованиям, иначе взрывозащита ротационного испарителя теряет смысл.
- Потолок объёма — 50 литров. Роторный испаритель во взрывозащищённом исполнении большего объёма в линейке отсутствует: при больших партиях процесс дробят на циклы или выносят за границы зоны.
