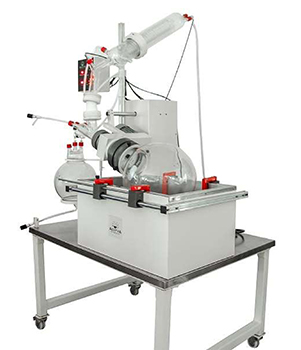

RE100 — Роторный испаритель промышленного класса (100 л)

  • Объём испарительной колбы: 100 литров
  • Скорость вращения: 20–100 об/мин
  • Температура нагревательной бани: от комнатной до 180 °C
  • Моторизованный подъёмный механизм с аварийным подъёмом
  • Двойной конденсор максимальной площади для промышленной скорости испарения

Узнайте цену

Описание

Роторный испаритель RE100 представляет собой промышленную установку максимального объёма, предназначенную для удаления растворителей из крупных партий продукции на пилотных и промышленных производствах. Прибор оснащён испарительной колбой объёмом 100 литров, что обеспечивает обработку значительных объёмов реакционных смесей и экстрактов за один рабочий цикл без необходимости многократной загрузки. Массивная нагревательная баня из нержавеющей стали большого объёма обеспечивает равномерный и эффективный нагрев крупногабаритной испарительной колбы до 180 °C. Мощный моторизованный подъёмный механизм с функцией аварийного подъёма гарантирует безопасную работу с колбами, общая масса которых при полной загрузке может превышать 100 кг. Двойной стеклянный конденсор с максимальной площадью поверхности обеспечивает высокую эффективность конденсации при интенсивном испарении промышленных объёмов растворителей. Усиленный привод с мощным электродвигателем и прочный вращающийся узел спроектированы для длительной непрерывной эксплуатации при максимальной нагрузке. Прочная рамная конструкция на усиленных колёсах с фиксаторами обеспечивает устойчивость и возможность перемещения установки. Цифровая панель управления позволяет задавать и контролировать все ключевые параметры процесса. Прибор является оптимальным решением для крупных фармацевтических, химических и биотехнологических производств, требующих максимальной производительности.

Назначение

  • Удаление растворителей из крупных партий продукции на промышленных производствах
  • Концентрирование экстрактов и фракций в промышленном масштабе
  • Рециркуляция и регенерация больших объёмов растворителей для снижения производственных затрат
  • Вакуумная дистилляция и очистка жидкостей в промышленных объёмах
  • Производственные задачи в фармацевтической, химической, пищевой и косметической промышленности

Ключевые особенности

  • Максимальный промышленный объём: испарительная колба 100 литров для обработки крупнейших партий продукции за один рабочий цикл
  • Мощный моторизованный подъём: усиленный механизм для безопасного погружения и извлечения тяжёлых колб с функцией аварийного подъёма при отключении питания
  • Двойной конденсор максимальной площади: обеспечивает эффективную конденсацию при промышленных скоростях испарения, минимизируя потери растворителя
  • Усиленная рамная конструкция: прочная сварная рама на усиленных колёсах с фиксаторами, рассчитанная на общую массу установки с заполненными колбами свыше 150 кг
  • Мощный привод: усиленный электродвигатель и вращающийся узел промышленного класса для непрерывной эксплуатации при полной нагрузке
  • Вакуумное уплотнение: долговечное ПТФЭ-уплотнение большого диаметра для стабильной работы при пониженном давлении

Технические характеристики

Параметр Значение
Объём испарительной колбы 100 л
Объём приёмной колбы 50 л
Скорость вращения 20–100 об/мин
Температура нагревательной бани от комн. до 180 °C
Объём нагревательной бани 110 л
Тип конденсора двойной, вертикальный, стеклянный
Площадь конденсации максимальная
Вакуумное уплотнение ПТФЭ
Механизм подъёма моторизованный, усиленный
Аварийный подъём да
Диаметр фланца DN 200
Материал бани нержавеющая сталь
Конструкция рамная, на усиленных колёсах с фиксаторами
Напряжение питания 380 В, 50 Гц, 3 фазы
Потребляемая мощность 9000 Вт
Габаритные размеры (Д × Ш × В) 1500 × 800 × 1800 мм
Масса (без стеклянных частей) 120 кг

Часто задаваемые вопросы :

Для каких производственных задач предназначен 100-литровый роторный испаритель?

Модель RE100 предназначена для промышленных производств, требующих обработки крупных партий — от 50 до 100 литров за один цикл. Типичные задачи включают регенерацию больших объёмов растворителей на фармацевтических заводах, концентрирование промышленных партий растительных экстрактов, очистку продуктов химического синтеза и переработку отходов растворителей для повторного использования.

Какой вакуумный насос необходим для работы с данным испарителем?

Для эффективной работы с 100-литровой колбой рекомендуется промышленный вакуумный насос производительностью не менее 150–200 л/мин. Оптимальным выбором является пластинчато-роторный масляный насос для максимальной производительности или мощный мембранный насос для работы с агрессивными растворителями. Рекомендуется использование электронного вакуумного контроллера для автоматического поддержания оптимального давления.

Какой рециркуляционный охладитель подходит для данной модели?

При интенсивном испарении объёмов до 100 литров требуется промышленный чиллер с холодопроизводительностью не менее 5000–8000 Вт при рабочей температуре. Стандартные лабораторные чиллеры недостаточны для данной установки. Подбор промышленного охладителя осуществляется индивидуально с учётом типа растворителя, требуемой скорости испарения и условий эксплуатации.

Какие требования к помещению и инфраструктуре предъявляет данная установка?

Установка требует промышленного помещения с ровным полом, способным выдержать общую массу с заполненными колбами (свыше 250 кг), трёхфазного электропитания 380 В с заземлением, мощной приточно-вытяжной вентиляции и достаточного свободного пространства для обслуживания. Высота потолков должна быть не менее 3 м. Рекомендуется наличие грузоподъёмного оборудования для замены стеклянных колб.

Какое обслуживание требуется для промышленного роторного испарителя?

Регулярное обслуживание включает проверку состояния ПТФЭ-уплотнений и их замену при износе (каждые 2 000–4 000 часов), осмотр стеклянных компонентов на наличие повреждений, проверку подъёмного механизма и привода, смазку подвижных частей рамной конструкции. Рекомендуется заключение сервисного договора для периодического профилактического обслуживания квалифицированными специалистами.
