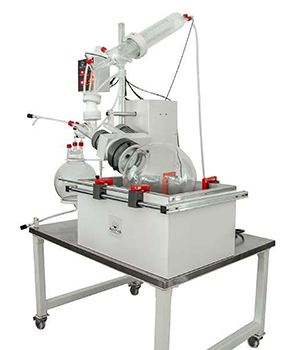

RE50 — Роторный испаритель промышленного класса (50 л)

  • Объём испарительной колбы: 50 литров
  • Скорость вращения: 20–120 об/мин
  • Температура нагревательной бани: от комнатной до 180 °C
  • Моторизованный подъёмный механизм с аварийным подъёмом
  • Двойной конденсор большой площади для максимальной скорости испарения

Узнайте цену

Описание

Роторный испаритель RE50 представляет собой мощную установку промышленного класса, предназначенную для удаления растворителей из больших объёмов образцов на пилотных и полупромышленных производствах. Прибор оснащён испарительной колбой объёмом 50 литров, что обеспечивает обработку значительных партий продукции за один рабочий цикл. Массивная нагревательная баня из нержавеющей стали обеспечивает равномерный и эффективный нагрев крупной испарительной колбы до 180 °C. Моторизованный подъёмный механизм с функцией аварийного подъёма гарантирует безопасную работу с тяжёлыми колбами, вес которых при полной загрузке может превышать 50 кг. Двойной стеклянный конденсор с увеличенной площадью поверхности обеспечивает высокую эффективность конденсации при максимальной скорости испарения. Усиленный привод и вращающийся узел спроектированы для длительной непрерывной эксплуатации в условиях пилотного и промышленного производства. Прочная рамная конструкция на колёсах с фиксаторами обеспечивает устойчивость и мобильность установки. Цифровая панель управления позволяет задавать и контролировать скорость вращения и температуру бани. Прибор является оптимальным решением для фармацевтических, химических и биотехнологических производств, работающих с большими объёмами продукции.

Назначение

  • Удаление растворителей из больших объёмов реакционных смесей на пилотных производствах
  • Концентрирование экстрактов и фракций в полупромышленном масштабе
  • Рециркуляция и регенерация больших объёмов дорогостоящих растворителей
  • Вакуумная дистилляция и очистка жидкостей в промышленных объёмах
  • Масштабирование процессов от пилотного до полупромышленного уровня

Ключевые особенности

  • Максимальный объём: испарительная колба 50 литров для обработки крупных партий продукции за один рабочий цикл
  • Моторизованный подъём: автоматическое погружение и извлечение тяжёлой колбы с функцией аварийного подъёма при отключении питания
  • Двойной конденсор максимальной площади: обеспечивает высочайшую эффективность конденсации при интенсивном испарении больших объёмов растворителей
  • Усиленная рамная конструкция: прочная рама на колёсах с фиксаторами, рассчитанная на общую массу установки с заполненными колбами
  • Мощный привод: усиленный двигатель и вращающийся узел для длительной непрерывной работы с полной нагрузкой
  • Вакуумное уплотнение: долговечное ПТФЭ-уплотнение большого диаметра для стабильной работы при пониженном давлении

Технические характеристики

Параметр Значение
Объём испарительной колбы 50 л
Объём приёмной колбы 20 л
Скорость вращения 20–120 об/мин
Температура нагревательной бани от комн. до 180 °C
Объём нагревательной бани 55 л
Тип конденсора двойной, вертикальный, стеклянный
Площадь конденсации увеличенная
Вакуумное уплотнение ПТФЭ
Механизм подъёма моторизованный
Аварийный подъём да
Диаметр фланца DN 150
Материал бани нержавеющая сталь
Конструкция рамная, на колёсах с фиксаторами
Напряжение питания 380 В, 50 Гц, 3 фазы
Потребляемая мощность 5000 Вт
Габаритные размеры (Д × Ш × В) 1200 × 650 × 1500 мм
Масса (без стеклянных частей) 85 кг

Часто задаваемые вопросы :

Для каких производств предназначен 50-литровый роторный испаритель?

Модель RE50 предназначена для пилотных и полупромышленных производств в фармацевтической, химической, пищевой и биотехнологической промышленности. Типичные задачи включают регенерацию больших объёмов растворителей, концентрирование крупных партий растительных и фармацевтических экстрактов, а также очистку промежуточных продуктов химического синтеза.

Какой вакуумный насос необходим для работы с данным испарителем?

Для эффективной работы с 50-литровой колбой рекомендуется использовать мощный мембранный или пластинчато-роторный вакуумный насос производительностью не менее 100–150 л/мин. При работе с агрессивными растворителями следует выбирать химически стойкие мембранные насосы. Для максимальной эффективности рекомендуется насос с электронным вакуумным контроллером.

Какой рециркуляционный охладитель подходит для данной модели?

При интенсивном испарении больших объёмов растворителей рекомендуется рециркуляционный охладитель с холодопроизводительностью не менее 2500–3000 Вт при рабочей температуре. Для данной модели может потребоваться промышленный чиллер большей мощности, чем стандартные лабораторные модели. Подбор осуществляется с учётом типа растворителя и требуемой скорости испарения.

Какие требования к помещению и инфраструктуре предъявляет данная установка?

Установка требует ровного пола, способного выдержать общую массу с заполненными колбами (до 150 кг), трёхфазного электропитания 380 В с заземлением, достаточной вентиляции помещения и свободного пространства для обслуживания. Рекомендуется размещение в специализированном производственном помещении с вытяжной вентиляцией. Высота потолков должна быть не менее 2,5 м для обеспечения свободного хода подъёмного механизма.

Можно ли использовать колбы меньшего объёма с данной установкой?

Да, прибор совместим с испарительными колбами объёмом от 20 до 50 литров с фланцевым соединением DN 150. Использование колб меньшего объёма позволяет адаптировать установку под различные задачи. При работе с колбами меньшего объёма рекомендуется соответственно корректировать скорость вращения и температуру бани для оптимизации процесса.
