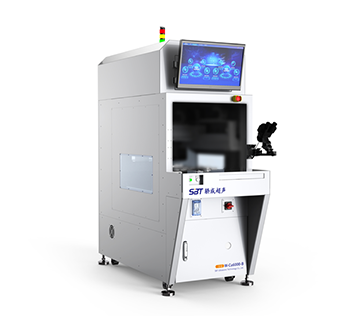

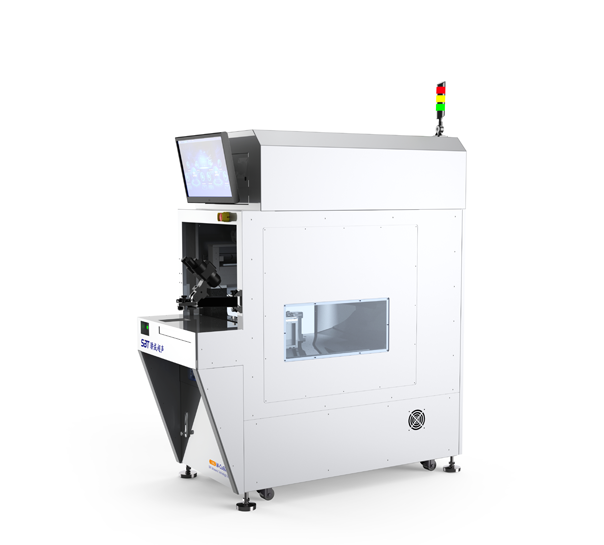

Ультразвуковая станция для сварки медной проволоки

• Расширенная область для сварки (300 × 300 мм), ось Y: настраиваемая
• Конструкция с двойным приводом, ось X/Y может быть ускорена
• Мраморная платформа, более устойчивая
• Онлайн-мониторинг процесса сварки
• Неразрушающий контроль на растяжение (ALC)
• Технология компенсации магнитной пружины
• Система GBS сокращает время замены расходных материалов

• IGBT (Биполярный транзистор с изолированным затвором)
• Автомобильные электроприводы
• Лазерные установки
• Автомобильные зарядные станции

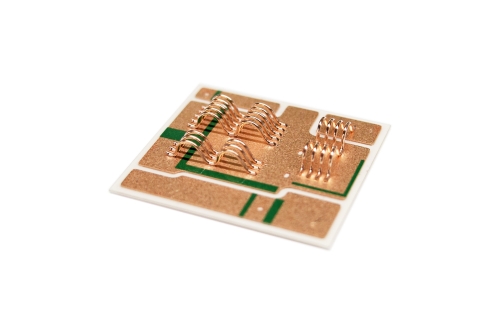

• Функциональная возможность сварки:

Медная проволока: 200 – 500 мкм

Медная лента: ≤ 2000 × 200 мкм в поперечном сечении

• Частота ультразвука: 80 ± 1.5 кГц / 60 ± 1.5 кГц
• Ось X/Y: линейный двигатель, разрешение: 0.1 мкм, воспроизводимость: ±3.0 мкм при 3σ
• Площадь сварки: 300 × 300 мм, ось Y настраивается
• Ось Z: круговой линейный двигатель, 50 мм, разрешение 0.1 мкм
• Ось вращения: серводвигатель, ход ±220°, разрешение 0.096°
• Размер загрузочной камеры: 640 (Г) × 310 (В) мм (полностью открытая)
• Сварочное усилие: программируемое в диапазоне 50 – 5000 гр., точность: ± 5 гр. при < 175 гр., ±3% при > 175 гр.
• Габаритные размеры: 800 (Ш) × 1600 (Г) × 1850 (В) мм
• Вес: 1200 кг
