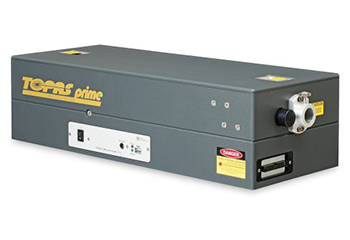

Коллинеарный оптический параметрический усилитель Topas-Prime (Plus)

  • Энергия накачки: 0.15 – 5 мДж
  • Длительность импульсов накачки: 20 – 200 фс
  • Диапазон перестройки: 189 нм – 20 мкм
  • Длительность выходных импульсов: 30 – 150 фс
  • Макс. частота следования: 20 кГц
  • Экономичное решение

Производитель Light Conversion

Основные параметры
  • Энергия накачки:
    0.15 – 5 мДж
  • Длительность импульсов накачки:
    20 – 200 фс
  • Диапазон перестройки:
    189 нм – 20 мкм
  • Длительность выходных импульсов:
    30 – 150 фс
  • Макс. частота следования:
    20 кГц
  • Экономичное решение

Описание

TOPAS-Prime представляет собой двухкаскадный фемтосекундный оптический параметрический усилитель белого света. Данная модель представлена в двух видах: стандартный TOPAS-Prime с возможностью ввода излучения с энергией до 3.5 мДж длительностью 35 фс (до 4 мДж при длительности 100 фс) и TOPAS-Prime-Plus с увеличенным порогом вводимой энергии до 5 мДж при длительности 35 – 100 фс. Обе модели имеют опции для увеличения рабочего диапазона в интервале 189 нм – 20 мкм.

Отличительные особенности

  • Энергия накачки до 5 мДж
  • Эффективность преобразования энергии > 30%
  • Рабочий диапазон 189 нм – 20 мкм (контролируется программно)
  • Высокая стабильность выходного излучения во всем рабочем диапазоне
  • Возможность улучшения временных и пространственных свойств излучения с опцией FRESH pump при генерации суммарных частот (SFG)

Характеристики системы при длительности входного импульса 20 – 70 фс

Характеристики представлены для излучения накачки с энергией 1 мДж, длительностью 30 – 40 фс, на длине волны 800 нм, с частотой следования импульсов 1 кГц.

Требования к лазеру накачки:

Модель TOPAS-Prime TOPAS-Prime-Plus
Входная длина волны 770 – 830 нм
Длительность входных импульсов (FWHM) 20 – 35 фс 35 – 70 фс 20 – 35 фс 35 – 70 фс
Энергия импульсов накачки 0.15 – 2.5 мДж 0.15 – 3.5 мДж 0.15 – 4 мДж 0.15 – 5 мДж
Частота следования импульсов < 20 кГц1)
Максимальная мощность 20 Вт
Входная поляризация Горизонтальная
Спектральная ширина В 1.2 раза меньше предела преобразования
Стабильность энергии СКО ≤ 1%
Стабильность длительности импульса ≤ 1% от импульса к импульсу
Наклон фронта импульса < 10% от ширины импульса
Контраст импульса < 5% от выходной энергии
Качество пучка M2 < 1.3
Астигматизм пучка < 0.15
Пространственный профиль входного пучка гауссов – гипер гауссов
Модуляция интенсивности ≤ 15%, без горячих областей
Точность наведения пучка < 10 мкрад
Отклонение пучка < 1.2 от дифракционного предела
Высота пучка 125 – 185 мм над оптическим столом
Диаметр пучка (1/e2) < 11 мм (опционально можно заказать телескопическую систему для расширения пучка до 11 – 28 мм)

1) Максимальная частота следования для опции DFG1 (NDFG1) (см. ниже) составляет 1 кГц.

Характеристики TOPAS-Prime и TOPAS-Prime-Plus:

Рабочий диапазон (холостая + сигнальная волна) 1160 – 2600 нм
Энергия импульса (холостая  + сигнальная волна) > 250 мкДж при пиковом значении
Длительность импульса 1…1.5 части от длительности импульса накачки в диапазоне 1160 – 1550 нм
2 части от длительности импульса накачки в диапазоне 1550 – 2600 нм
Поляризация Сигнальная волна (1160 – 1550 нм) – вертикальная
Холостая волна (1550 – 2600 нм) – горизонтальная
Стабильность энергии СКО < 3% в диапазоне 1160 – 1550 нм

Опции для расширения рабочего диапазона

VIS-UV-DUV опция:

Модель Автоматизированный NirUVis Стандартный NirUVis Отдельный смеситель
Уровень управления от ПК Полная автоматизация Ручная смена смесителя длин волн
Рабочий диапазон 240 – 1160 нм 189 – 1160 нм 240 – 1160 нм
Корпус Монолитный блок Нет общего корпуса
Количество выходных портов Один выходной порт 4 выхода в зависимости от длины волны
Доступно для модели TOPAS-Prime TOPAS-Prime1) и TOPAS-Prime-Plus2) TOPAS-Prime

1)Для опции DUV (см. ниже) используется специальный корпус NirUVis-DUV
2)Для опции DUV (см. ниже) используется специальный корпус HE-NirUVis-DUV

VIS опция:
Вторая гармоника сигнальной волны (SHS) и вторая гармоника холостой волны (SHI)

Модель Автоматизированный NirUVis Стандартный NirUVis Отдельный смеситель
Рабочий диапазон SHS 580 – 800 нм
Энергия импульса > 30 мкДж при пиковом значении1)
Длительность импульса 1…1.5 части от длительности импульса накачки
Поляризация Вертикальная Горизонтальная2) Горизонтальная
Рабочий диапазон SHI 800 – 1160 нм
Энергия импульса > 20 мкДж при пиковом значении3) > 15 мкДж при пиковом значении
Длительность импульса 1…1.5 части от длительности импульса накачки
Поляризация Вертикальная

1) > 25 мкДж при пиковом значении с опцией DUV (см. ниже) (корпус NirUVis-DUV)
2)Поляризация вертикальная при использовании опции DUV (см. ниже) (корпус NirUVis-DUV)
3) > 12 мкДж при пиковом значении с опцией DUV (см. ниже) (корпус NirUVis-DUV)

Накачка + сигнальная волна (SFS) и накачка + холостая волна (SFI)

Модель Автоматизированный NirUVis Стандартный NirUVis Отдельный смеситель
Опция FRESH pump Всегда Опционально
Рабочий диапазон SFS 475 – 533 нм
Энергия импульса > 40 мкДж при пиковом значении1)
Рабочий диапазон SFI 533 – 600 нм
Энергия импульса > 30 мкДж при пиковом значении2)
Длительность импульса SFS и SFI 1…1.5 части от длительности импульса накачки
Профиль пучка Близок к гауссовому с опцией FRESH pump; в других случаях не указывается
Поляризация Вертикальная

1) > 30 мкДж при пиковом значении с опцией DUV (см. ниже) (корпус NirUVis-DUV)
2) > 25 мкДж при пиковом значении с опцией DUV (см. ниже) (корпус NirUVis-DUV)

UV опция:
Вторая гармоника SHS (FHS) и вторая гармоника SHI (FHI)

Модель Автоматизированный NirUVis Стандартный NirUVis Отдельный смеситель
Рабочий диапазон FHS 290 – 400 нм
Энергия импульса > 5 мкДж при пиковом значении
Поляризация Горизонтальная Вертикальная1) Вертикальная
Рабочий диапазон FHI 400 – 480 нм
Энергия импульса > 4 мкДж при пиковом значении2) > 2.5 мкДж при пиковом значении
Поляризация Горизонтальная
Длительность импульса 1.2…2 части от длительности импульса накачки

1)Поляризация горизонтальная при использовании опции DUV (см. ниже) (корпус NirUVis-DUV)
2) > 2.5 мкДж при пиковом значении с опцией DUV (см. ниже) (корпус NirUVis-DUV)

Вторая гармоника SFS  и вторая гармоника SFI

Модель Автоматизированный NirUVis Стандартный NirUVis Отдельный смеситель
Рабочий диапазон для SFS 240 – 266 нм
Энергия импульса > 3 мкДж при пиковом значении1)
Длительность импульса 1.2…2 части от длительности импульса накачки
Поляризация Горизонтальная
Рабочий диапазон для SFI 266 – 295 нм
Энергия импульса > 3 мкДж при пиковом значении1)
Длительность импульса Менее 3-х частей от длительности импульса накачки
Поляризация Горизонтальная

1) > 2 мкДж при пиковом значении с опцией DUV (см. ниже) (корпус NirUVis-DUV)

DUV опция:
15% энергии накачки уходит в канал DUV и 15% энергии накачки уходит в канал FRESH pump

Модель NirUVis-DUV или HE-NirUVis-DUV
Накачка + вторая гармоника SFS 189 – 200 нм
Накачка + вторая гармоника SFI 200 – 215 нм
Накачка + FHS 215 – 240 нм
Энергия импульса > 1 мкДж при пиковом значении
Поляризация Вертикальная

DFG опция:
Коллинеарная DFG1 или неколлинеарная DFG1 (NDFG1)1)

Рабочий диапазон 2.6 – 9 мкм
Энергия импульса > 2 мкДж при 4 мкм
> 0.5 мкДж при 9 мкм
Длительность импульса Менее 3-х частей от длительности импульса накачки
Поляризация Горизонтальная

1)Максимальная частота следования импульсов 1 кГц. Ограниченный срок службы нелинейного кристалла: 1000 – 2000 часов

Неколлинеарная DFG1K (NDFG1K)2)

Рабочий диапазон 2.6 – 4.9 мкм
Энергия импульса > 2 мкДж при 4 мкм
Длительность импульса Менее 3-х частей от длительности импульса накачки
Поляризация Горизонтальная

2)Недоступна в качестве коллинеарной DFG1

Коллинеарная DFG2 или неколлинеарная DFG2 (NDFG2)

Рабочий диапазон 4 – 15 мкм
Энергия импульса > 1 мкДж при 5 мкм
> 0.1 мкДж при 15 мкм
Поляризация Горизонтальная

Габаритные размеры системы
