Высокоэнергетичный перестраиваемый лазер с диодной накачкой

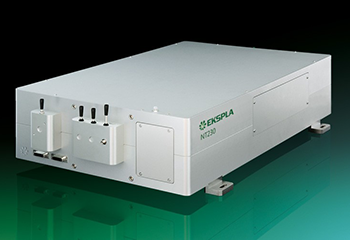

Высокоэнергетические перестраиваемые лазеры с диодной накачкой серии NT230

  • Лазер накачки и ПГС в едином корпусе
  • Диодная накачка
  • Широкий диапазон перестройки от 192 нм до 2600 нм
  • До 15 мДж в видимой области спектра, > 1.8 мДж в УФ
  • Частота следования импульсов до 100 Гц

Производитель EKSPLA

Основные параметры
  • Диапазон перестройки:
    192 - 2600 нм
  • Частота повторений:
    100 Гц
  • Диодная накачка
  • До 15 мДж в видимой области спектра

Описание

Лазеры серии NT230 позволяют получать до 10 мДж на выходе при частоте следования импульсов 100 Гц и до 15 мДж на выходе при частоте следования импульсов 50 Гц. Интегрированные в один компактный корпус Nd:YAG лазер накачки с модуляцией добротности и оптический параметрический генератор света (ПГС) позволяют осуществлять автоматизированную перестройку в непрерывном диапазоне длин волн 192 – 2600 нм. Обладая высокой частотой следования импульсов, лазеры данной серии зарекомендовали себя как удобный инструмент для широкого круга лабораторных задач, например, лазерноиндуцированная флуоресценция, импульсный фотолиз, фотобиология, метрология, дистанционное зондирование.

Благодаря инновационному дизайну диодной накачки лазеры серии NT230 не требуют дополнительного сервисного обслуживания в течение более длительного периода времени, а также отличаются улучшенной стабильностью (по сравнению с лазерами с ламповой накачкой).

Лазеры NT230 могут управляться с помощью пульта дистанционного управления (ПДУ) и/или с ПК с помощью драйверов LabView. ПДУ позволяет управлять всеми параметрами лазера и оснащен ярким дисплеем с подсветкой, что облегчает работу с ним даже в защитных очках.

Отличительные особенности

  • Лазер накачки и ПГС интегрированы в едином корпусе
  • Непрерывная перестройка длины волны в диапазоне 192 – 2600 нм
  • До 15 мДж в видимой области спектра
  • Частота следования импульсов 100 Гц
  • Более 1.8 мДж на выходе в УФ области спектра
  • Спектральная ширина линии менее 5 см-1
  • Длительность импульса 2 – 5 нс
  • Автоматическая калибровка
  • Электромеханические затворы на выходе
  • Встроенный измеритель энергии
  • Транспортировочные ручки
  • Вывод излучения на 355 нм
  • Удаленный контроль через ПДУ или ПК
  • Опциональный вывод излучения лазера накачки на 532 нм

Области применения

  • Лазерноиндуцированная флуоресценция
  • Импульсный фотолиз
  • Фотобиология
  • Метрология
  • Дистанционное зондирование
  • Нелинейная спектроскопия

Преимущества

  • Широкий диапазон перестройки и высокая энергия импульса позволяют исследовать широкий спектр материалов
  • Высокая частота следования и выходная мощность обеспечивают быстрый сбор данных и интенсивное возбуждение материалов
  • Узкая спектральная ширина линии и превосходная точность перестройки позволяют получать спектры данных высокого качества
  • Компактные размеры позволяют сэкономить место в лаборатории
  • Диодная накачка снижает частоту сервисного обслуживания
  • Автокалибровка упрощает работу и обслуживание
  • Встроенный измеритель энергии проверяет показания данных об энергии
  • Автоматические электромеханические затворы обеспечивают высокий уровень безопасности
  • Удобные выдвижные ручки облегчают транспортировку и перемещение лазера
  • Собственное проектирование и производство комплектующих, включая лазеры накачки, обеспечивает своевременное гарантийное и постгарантийное обслуживание, а также поставку запасных частей
  • Широкий выбор интерфейсов (USB, RS232, LAN, WLAN) гарантирует простоту управления и интеграции в лабораторные системы
  • Опции использования аттенюаторов и волокна облегчают интеграцию в различные экспериментальные установки

Характеристики

Модель 1) NT230-50 NT230-100
ПГС
Диапазон длин волн
Сигнальная волна 405 – 710 нм
Холостая волна 710 – 2600 нм
SH и/или SF опция 210 – 405 нм 2)
DUV опция 192 – 210 нм
Энергия импульса 3)
ПГС 15 мДж 9 мДж
SH и/или SF опция 4) 1.8 мДж 1.3 мДж
DUV опция 0.25 мДж 0.15 мДж
Частота следования импульсов 50 Гц 100 Гц
Длительность импульса 5) 2 – 5 нс
Спектральная ширина линии 6) < 5 см-1
Шаг перестройки по длине волны 7)
Сигнальная волна 1 см-1
Холостая волна 1 см-1
SH/SF/DUV 2 см-1
Поляризация
Сигнальная волна Горизонтальная
Холостая волна Вертикальная
SH/SF Горизонтальная
DUV Вертикальная
Типовая расходимость пучка 8) < 2 мрад
Типичный диаметр пучка 9) 5 мм
Лазер накачки
Длина волны 10) 355 нм
Типовая энергия импульса 11) 50 мДж 35 мДж
Длительность импульса 5) 2 – 5 нс
Физические характеристики
Габаритные размеры лазерной головки (Ш×Д×В) 451 × 705 × 172 мм
Габаритные размеры источника питания (Ш×Д×В) 449 × 376 × 140 мм
Внешний чиллер (если применимо) Уточняйте
Длина соединительного кабеля 2.5 м
Требования по эксплуатации
Охлаждение Внешний чиллер
Рабочая температура 18 – 27°C
Относительная влажность 20 – 80% (не конденсированный воздух)
Напряжение питания 100 – 240 В перем. тока, однофазное, 50/60 Гц
Энергопотребление < 1 кВА

Класс чистоты помещения

не хуже ISO Class 9

1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типичные/типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера. Если не указано иное, все характеристики измерены на длине волны 450 нм для базовой конфигурации без опций.

2)Опции –SH и –SF также доступны по отдельности.

3)См. типовые перестроечные кривые для получения информации об энергии на других длинах волн.

4)Измерено на длине волны 260 нм.

5)Значение по уровню FWHM. Измерено с помощью фотодиода со временем нарастания 1 нс и осциллографа с полосой пропускания 300 МГц.

6)Спектральная ширина линии < 8 см-1 в диапазоне 210 – 405 нм.

7)При управлении с помощью ПК. Когда лазер управляется с помощью ПДУ, значения составляют 0.1 нм для сигнальной волны, 1 нм для холостой волны и 0.05 нм для диапазонов SH/SF/DUV.

8)Полный угол, измеренный по уровню FWHM на длине волны 450 нм.

9)Измерен по уровню 1/e2 на длине волны 450 нм и может изменяться в зависимости от энергии накачки.

10)Отдельный выходной порт для излучения накачки на 355 нм предусмотрен по умолчанию. Выходные порты для других гармоник являются опциональными.

11)Энергия импульса лазера накачки оптимизируется под максимальную производительность ПГС и может отличаться для каждого вновь производимого лазера.

Примечание: Во время эксплуатации лазер должен быть всегда подключен к сети электрического питания. Если питание будет отсутствовать более 1 часа, то потребуется прогрев системы в течение нескольких часов перед запуском лазера.

Дополнительные опции

–SH Расширение рабочего диапазона перестройки до 210 – 405 нм в УФ область спектра. Достигается за счет генерации второй гармоники.
SF Расширение рабочего диапазона перестройки до 300 – 405 нм. Достигается за счет генерации суммарной частоты.
SH/SF Расширение рабочего диапазона перестройки до 210 – 405 нм в УФ область спектра. Достигается за счет объединения генерации второй гармоники и суммарной частоты для получения максимально возможной энергии импульса.
DUV Расширение рабочего диапазона перестройки до 192 – 210 нм в дальнюю УФ область спектра.
–2H

Дополнительный выходной порт для вывода излучения лазера накачки на 532 нм.

FC Вывод излучения из ПГС через волокно в диапазоне 350 – 2000 нм.
–Attn Ослабление излучения с помощью аттенюатора.
SCU Дополнительное устройство спектральной фильтрации для улучшения спектральной чистоты выходного излучения.

Типовая перестроечная кривая выходной энергии лазеров серии

Рис. 1. Типовая перестроечная кривая выходной энергии лазеров серии NT230.

Типовая перестроечная кривая выходной энергии лазеров серии

Рис. 2. Типовая перестроечная кривая выходной энергии лазеров серии NT230 с опцией SH/SF.

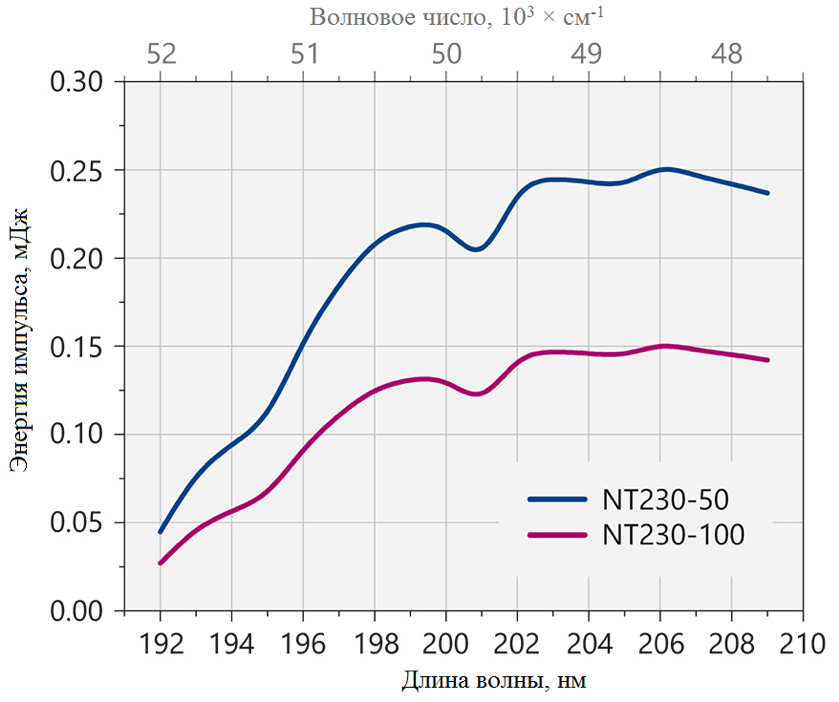

Типовая перестроечная кривая выходной энергии лазеров серии

Рис. 3. Типовая перестроечная кривая выходной энергии лазеров серии NT230 с опцией DUV.

Типовой профиль пучка лазеров

Рис. 4. Типовой профиль пучка лазеров серии NT230 на 450 нм в ближнем поле.

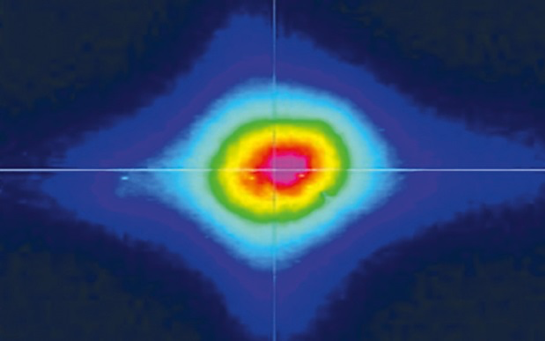

Типовой профиль пучка лазеров серии на 450 нм в дальнем поле

Рис. 5. Типовой профиль пучка лазеров серии NT230 на 450 нм в дальнем поле.

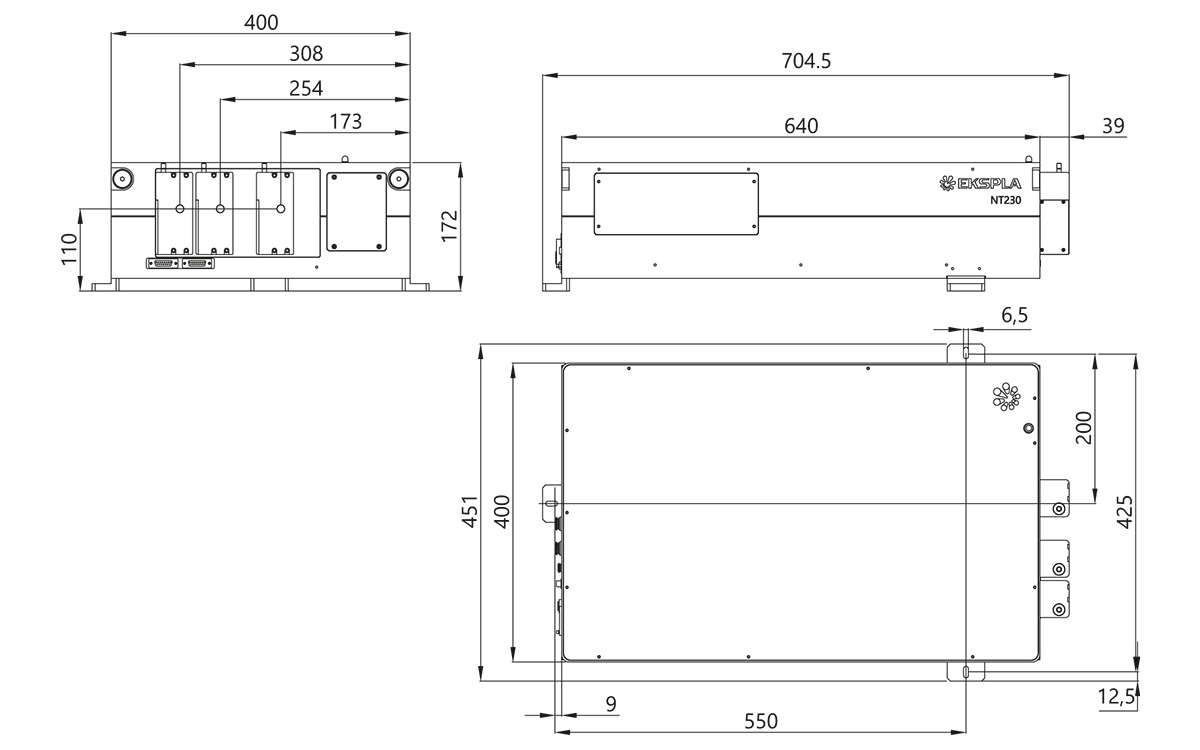

Габаритные размеры лазерной головки

Рис. 6. Габаритные размеры лазерной головки серии NT230 (в мм).

Для более удобной транспортировки лазер

Рис. 7. Для более удобной транспортировки лазер оснащен встроенными ручками для переноса, которые могут быть спрятаны внутри.

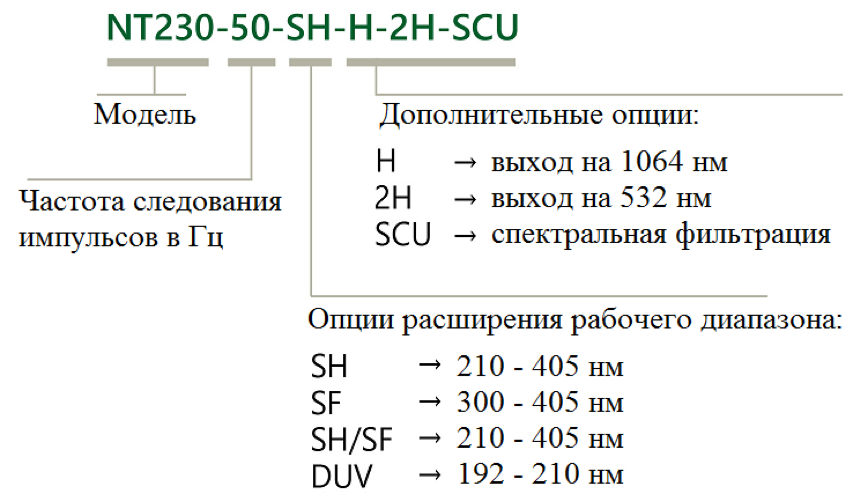

Информация для заказа

Информация для заказа
