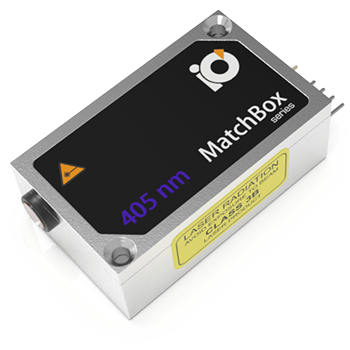

Диодный лазер 405L-11A

  • Центральная длина волны: 405±3 нм
  • Выходная мощность: 150 мВт
  • Спектральная ширина линии (FWHM): 0.5 нм
  • Стабильность выходной мощности: 1%
  • Шум: 0.25%

Производитель Integrated Optics

Описание

Диодные лазеры с длиной волны 405 нм являются популярным инструментом в различных задачах флуоресценции. Большинство органических материалов обладают сильной флуоресценцией при облучении их данной длиной волны. К другим применениям можно также отнести УФ сушку (отверждение) и осмотр. Излучение на длине волны 405 нм стало особенно популярным из-за того, что такие диоды используются в оптических дисководах Blue-ray – поэтому они являются недорогими.

Наличие встроенной высокоточной управляющей электроники в данных лазерах гарантирует высокую стабильность работы в широком температурном диапазоне, а внутренний преобразователь напряжения позволяет использовать источник питания на 5 В, сохраняя низкий уровень собственных шумов.

Типичный спектр излучения лазера

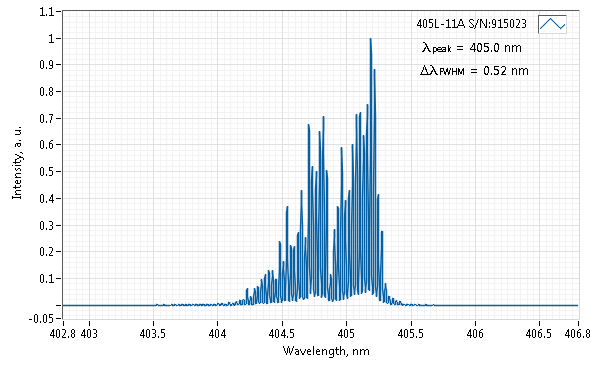

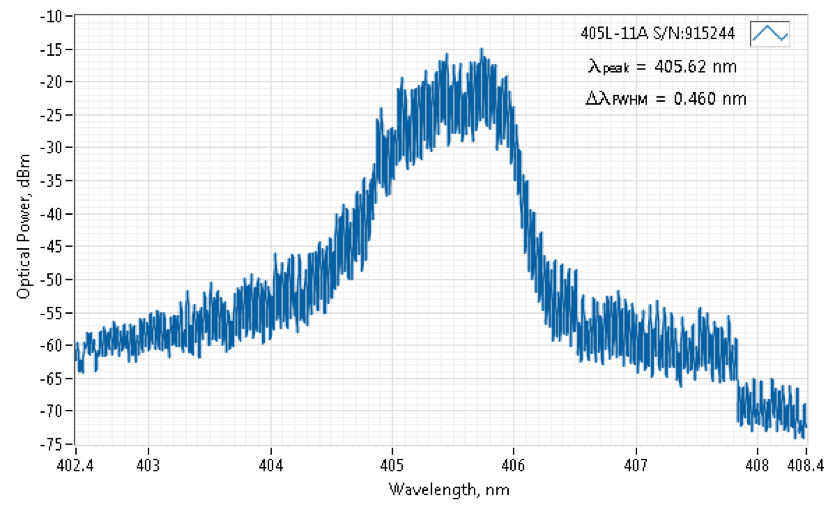

Рис. 1. Типичный спектр излучения диодного лазера, измеренный с разрешением 10 пм.

Типичный профиль луча

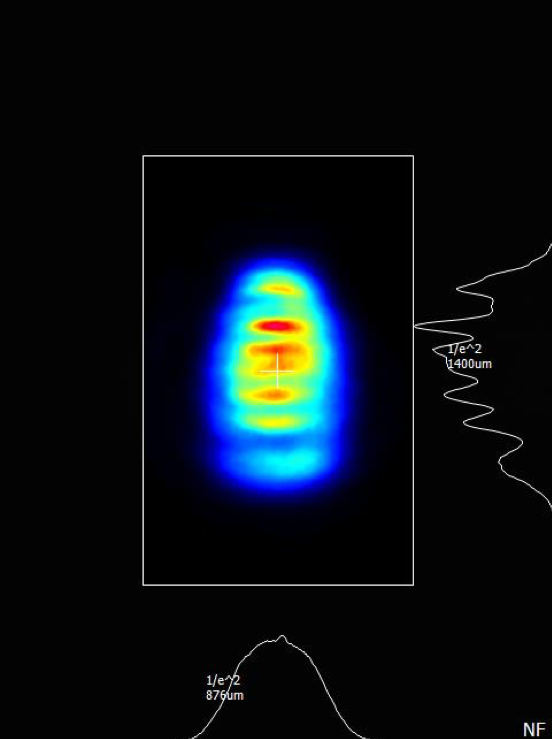

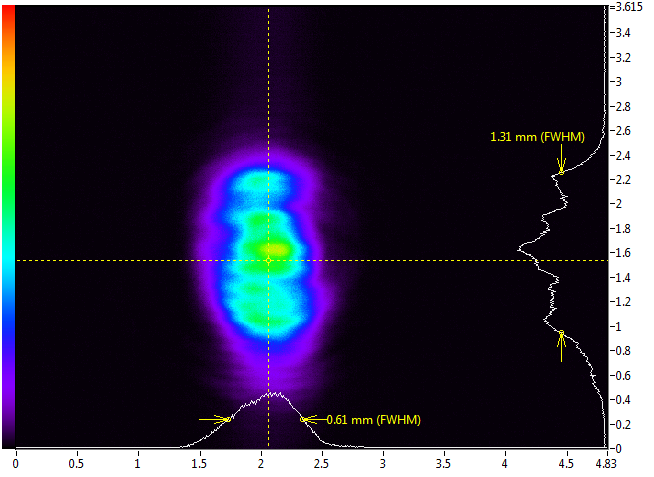

Рис. 2. Типичный профиль луча в ближнем поле (450 мм от выходного окна).

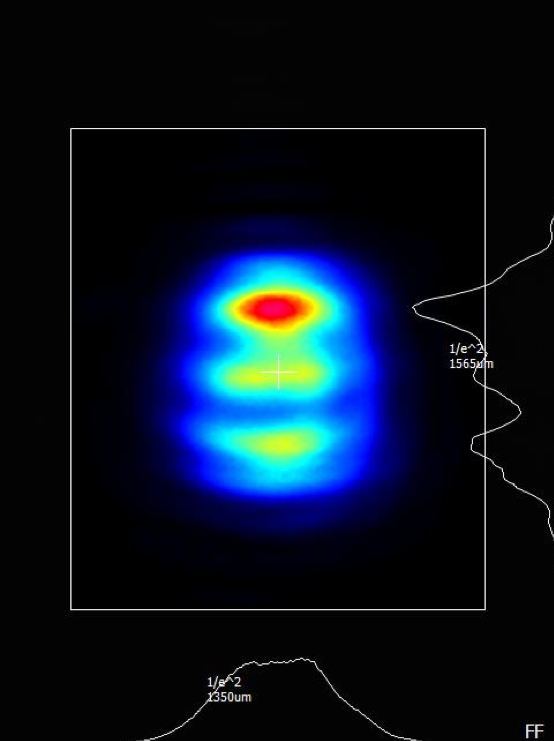

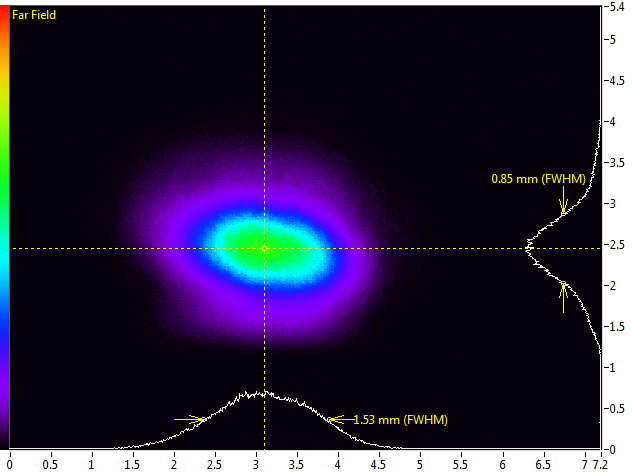

Рис. 3. Типичный профиль луча в дальнем поле (2750 мм от выходного окна).

Технические характеристики

Параметр Минимальное значение Типичное значение Максимальное значение
Центральная длина волны 402 нм 405 нм 408 нм
Продольная мода Несколько
Спектральная ширина линии (FWHM) 0.5 нм 1 нм
Выходная мощность 150 мВт, перестройка 5% - 100%1
Стабильность выходной мощности (СКО; за 8 часов) 1% 2%
Стабильность выходной мощности (от пика к пику; за 8 часов) 2% 3%
Шум, 20 Гц – 20 МГц (СКО) 0.25% 0.6%
Пространственная мода TEM00
Диаметр луча (1/e2) 1 мм
Расходимость луча (полный угол)  Менее 1.1 мрад
Качество луча M2 по горизонтальной оси 1.1 1.4
M2 по вертикальной оси 1.2 1.5
M2 эффективное 1.2 1.5
Поляризация Горизонтальная
Поляризационный контраст 1000 2000 5000
Интерфейс управления UART/USB
Режим работы Непрерывный (CW)
Модуляция Опционально2
Входное напряжение питания 4.8 В 5 В 5.3 В
Требования к внешнему источнику питания +5 В, пост. ток, 1.5 А

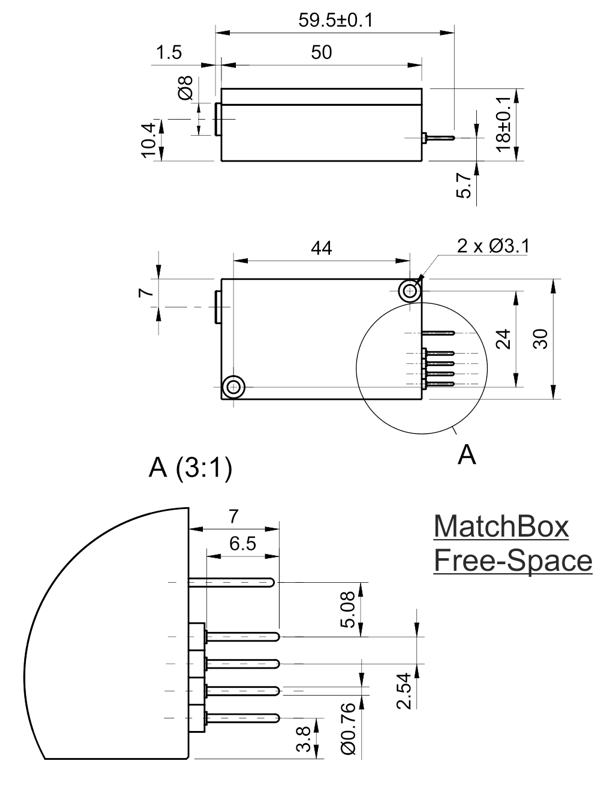

Габаритные размеры 50 × 30 × 16 мм
Высота луча над основанием 9.9 мм 10.4 мм 10.9 мм
Требуемый теплоотвод 1°C/Вт
Оптимальная температура радиатора 15°C 20°C 30°C
Время прогрева (холодный запуск) 0.1 мин 0.5 мин 1 мин
Температурная стабилизация Да
Защита от перегрева Да
Температура хранения -10°C 50°C
Вес 0.1 кг 0.12 кг 0.14 кг
Максимальное энергопотребление 0.5 Вт 2 Вт 10 Вт
Гарантийный срок службы 12 месяцев (5000 ч)3
Соответствие RoHS4 Да
Соответствие стандартам ЕС GPSD 2001/95/EC
EMCD 2004/108/EC
OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) IEC60825-1:2014

1Мощность может быть перестроена от виртуального значения в 0% до 100%. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, поляризационный контраст не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе.

2Возможность модуляции реализуется по запросу.

3В зависимости от того, что наступит раньше.

4Правила ЕС по ограничению содержания вредных веществ.
