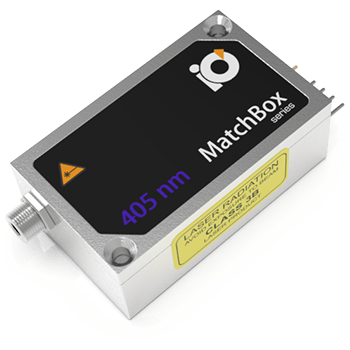

Диодный лазер 405L-16A

  • Центральная длина волны: 405±3 нм
  • Выходная мощность: 130 мВт
  • Спектральная ширина линии (FWHM): 0.5 нм
  • Стабильность выходной мощности: 1%
  • Шум: 0.25%

Производитель Integrated Optics

Описание

Данный лазер представляет собой компактный и прочный блок с длиной волны излучения 405 нм, оснащенный выходным коннектором типа SMA. Волокно может быть поставлено дополнительно (опция).

Типичный спектр излучения лазера

Рис. 1. Типичный спектр излучения диодного лазера, измеренный с разрешением 10 пм.

Технические характеристики

Параметр Минимальное значение Типичное значение Максимальное значение
Центральная длина волны 402 нм 405 нм 408 нм
Продольная мода Несколько
Спектральная ширина линии (FWHM) 0.5 нм 1 нм
Выходная мощность 130 мВт, перестройка 5% - 100%1, 2
Эффективность ввода излучения в волокно 50% 70% 80%
Диаметр волокна 50 мкм 105 мкм 200 мкм
Стабильность выходной мощности (СКО; за 8 часов) 1% 2%
Стабильность выходной мощности (от пика к пику; за 8 часов) 2% 3%
Шум, 20 Гц – 20 МГц (СКО) 0.25% 0.6%
Пространственная мода TEM00
Интерфейс управления UART/USB
Режим работы Непрерывный (CW)
Модуляция Опционально3
Входное напряжение питания 4.8 В 5 В 5.3 В
Требования к внешнему источнику питания +5 В, пост. ток, 1.5 А
Габаритные размеры 50 × 30 × 16 мм
Высота луча над основанием 9.9 мм 10.4 мм 10.9 мм
Требуемый теплоотвод 1°C/Вт
Оптимальная температура радиатора 15°C 20°C 30°C
Время прогрева (холодный запуск) 0.1 мин 0.5 мин 1 мин
Температурная стабилизация Да
Защита от перегрева Да
Температура хранения -10°C 50°C
Вес 0.1 кг 0.12 кг 0.14 кг
Максимальное энергопотребление 0.4 Вт 2 Вт 10 Вт
Гарантийный срок службы 12 месяцев (5000 ч)4
Соответствие RoHS5 Да
Соответствие стандартам ЕС GPSD 2001/95/EC
EMCD 2004/108/EC
OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) IEC60825-1:2014

1Мощность может быть перестроена от виртуального значения в 0% до 100%. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, поляризационный контраст не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе.

2Выходная мощность сильно зависит от точности позиционирования волокна.

3Возможность модуляции реализуется по запросу.

4В зависимости от того, что наступит раньше.

5Правила ЕС по ограничению содержания вредных веществ.
