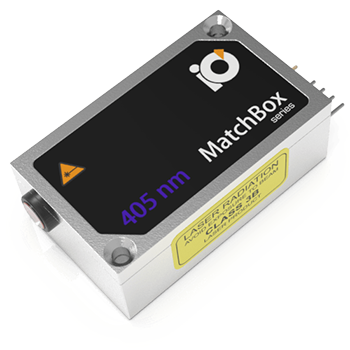

Диодный SLM лазер 0405L-21A-NI-NT-NF/CF*
- Центральная длина волны: 405±0.1 нм
- Выходная мощность: 50 мВт
- Спектральная ширина линии (FWHM): 0.1 пм
- Стабильность выходной мощности: 0.2%
- Шум: 0.25%
Производитель Integrated Optics
Описание
Данная модель одночастотного (SLM) лазера широко используется в портативных рамановских спектрометрах. Небольшие размеры и питание через USB интерфейс – это то, что нужно для переносных устройств. Наличие встроенной высокоточной управляющей электроники в данных лазерах гарантирует высокую стабильность работы в широком температурном диапазоне, а внутренний преобразователь напряжения позволяет сохранять низкий уровень собственных шумов. Излучение на длине волны 405 нм имеет фотоны с высокой энергией, поэтому для эффективного возбуждения рамановского сигнала или флуоресценции требуется гораздо меньшая мощность. Данный лазер со свободным выходом может быть оснащен очищающим фильтром на длину волны 405 нм.
* -CF: очищающий фильтр используется для увеличения коэффициента подавления боковых мод (SMSR) в SLM лазерах и устранения спонтанного излучения от лазерного диода.
Примечание: В оптических системах с сильным обратным отражением (например, более 10%) лазер должен быть защищен с помощью оптического изолятора с изоляцией не менее 20 дБ. Типовые области применения включают интерферометрию, конфокальную микроскопию (особенно при работе с отражающими образцами) и т.д. Несоблюдение этих требований приведет к аннулированию гарантии в случае КОП (критическое оптическое повреждение) граней лазерного диода.
Типичный спектр излучения лазера
Рис. 1. Типовой спектр излучения диодного SLM лазера 0405L-21A, измеренный с разрешением 10 пм.
Типовой профиль пучка
Рис. 2. Типовой профиль пучка в ближнем поле (450 мм от выходного окна).
Рис. 3. Типовой профиль пучка в дальнем поле (1000 мм от выходного окна).
Рис. 4. Габаритные размеры лазера 0405L-21A со свободным выходом.
Технические характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение | ||
| Центральная длина волны | 404.5 нм | 405 нм | 405.3 нм | ||
| Продольная мода | ― | Одна | ― | ||
| Спектральная ширина линии (FWHM) | ― | 0.1 пм 1) | 1 пм | ||
| Выходная мощность | ― | 50 мВт 2) | 70 мВт | ||
| Коэффициента подавления боковых мод | 40 дБ | 50 дБ | 60 дБ | ||
| Стабильность выходной мощности (СКО; за 8 часов) | 0.02% | 0.05% 3) | 0.2% | ||
| Стабильность выходной мощности (от пика к пику; за 8 часов) | 0.1% | 0.3% 4) | 1% | ||
| Шум, 20 Гц – 20 МГц (СКО) | 0.1% | 0.25% 5) | 0.6% | ||
| Поперечная мода | ― | TEM00 | ― | ||
| Диаметр пучка (1/e2) | По горизонтали | ― | 0.9 мм 6) | 1.4 мм | |
| По вертикали | ― | 1.3 мм | 1.7 мм | ||
| Расходимость луча (горизонтальная) | ― | 0.9 мрад | 1.5 мрад | ||
| Расходимость луча (вертикальная) | ― | 0.5 мрад | 1.0 мрад | ||
| Качество пучка | M2 по горизонтальной оси | ― | 1.2 | 1.4 | |
| M2 по вертикальной оси | ― | 1.3 7) | 2.0 | ||
| M2 эффективное | ― | 1.3 | 1.6 | ||
| Поляризация | ― | Горизонтальная 8) | ― | ||
| Контраст поляризации | 1000 | 2000 | 5000 | ||
| Интерфейс управления | ― | UART 9) | ― | ||
| Режим работы | ― | APC (CW) | ― | ||
| Ширина полосы модуляции | ― | Не применимо 10) | ― | ||
| Входное напряжение питания | 4.8 В | 5 В | 5.3 В | ||
| Требования к внешнему источнику питания | ― | +5 В, пост. ток, 1.5 А | ― | ||
| Габаритные размеры | 50 × 30 × 18 мм 11) | ||||
| Высота луча над основанием | 9.9 мм | 10.4 мм | 10.9 мм | ||
| Требуемый теплоотвод | ― | 1°C/Вт | ― | ||
| Оптимальная температура радиатора | 15°C | 20°C | 30°C | ||
| Время прогрева (холодный запуск) | 0.2 мин | 1 мин | 2 мин | ||
| Температурная стабилизация | ― | Внутренний TEC | ― | ||
| Защита от перегрева | ― | Да | ― | ||
| Температура хранения | -10°C … +50°C | ||||
| Вес | 0.1 кг | 0.12 кг | 0.14 кг | ||
| Максимальное энергопотребление | 0.4 Вт | 2 Вт | 10 Вт | ||
| Гарантийный срок службы | 14 месяцев (10000 ч) 12) | ||||
| Соответствие RoHS | Да | ||||
| Класс лазерной безопасности | 3B | ||||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
||||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | ||||
1)Измерена с помощью сканирующего интерферометра Фабри-Перо с разрешением 7.5 МГц с частотой сканирования около 10 Гц. Данный вид измерений не проводится для каждого производимого лазера – вместо этого стандартным тестом является OSA измерение с разрешением 10 – 20 пм.
2)Выходная мощность SLM лазеров не должна перестраиваться, поскольку SLM режим работы не гарантируется при номинальной мощности, отличающейся от установленной на заводе-изготовителе. Однако возможность подстройки мощности не деактивирована. Вместо этого рекомендуется использовать внешние аттенюаторы.
3), 4)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
5)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.
6)Измерен на расстоянии 0.45 м от выходной апертуры лазера.
7)Выходное излучение данного лазера обычно содержит небольшие артефакты, которые ухудшают измерение параметра M2Y. Улучшение качества пучка по оси Y (по вертикали) возможно за счет некоторой потери выходной мощности (потеря мощности до 30%). Однако в приложениях, где требуется одномодовое волокно, даже при M2Y = 2.0 мы гарантируем, что 50% излучения будет попадать в волокно.
8)Для лазеров без интегрированного оптического изолятора.
9)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.
10)SLM лазеры не должны модулироваться. Вместо этого рекомендуется использовать внешние модуляторы.
11)Без учета контактов интерфейса управления и выходного окна/волокна лазера.
12)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
