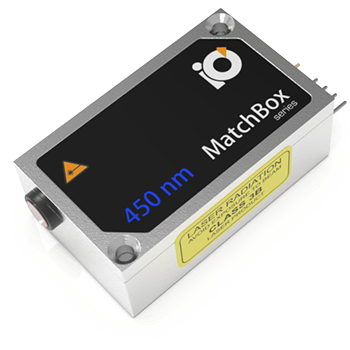

Диодный лазер 0450L-31A-NI-NT-NF
- Центральная длина волны: 450±10 нм
- Выходная мощность: 1 Вт
- Спектральная ширина линии (FWHM): 1 нм
- Стабильность выходной мощности: 0.2%
- Шум: 0.8%
Производитель Integrated Optics
Описание
В данном лазере используется многомодовый диод высокой мощности с длиной волны излучения 450 нм. Такой лазер может использоваться в различных задачах цитометрии, флуоресценции и биомедицинских исследованиях. Небольшие размеры, низкое энергопотребление и высокая стабильность выходной мощности всего лишь некоторые из преимуществ данного лазера.
Типовой спектр излучения лазера
Рис. 1. Типовой спектр излучения диодного лазера 0450L-31A, измеренный с разрешением 10 пм.
Рис. 2. Габаритные размеры лазера 0450L-31A со свободным выходом.
Технические характеристики
| Параметр | Минимальное значение | Типовое значение | Максимальное значение |
| Центральная длина волны | 440 нм | 450 нм | 460 нм |
| Продольная мода | ― | Несколько | ― |
| Спектральная ширина линии (FWHM) | 0.1 нм | 1.4 нм | 2 нм |
| Выходная мощность | ― | 400 мВт 1) | ― |
| Стабильность выходной мощности (СКО; за 8 часов) | 0.05% | 0.2% 2) | 1% |
| Стабильность выходной мощности (от пика к пику; за 8 часов) | 0.5% | 1% 3) | 2% |
| Шум, 20 Гц – 20 МГц (СКО) | 0.2% | 2% 4) | 10% |
| Поперечная мода | ― | Несколько | ― |
| Поляризация | ― | Горизонтальная 5) | ― |
| Контраст поляризации | ― | 100 | ― |
| Интерфейс управления | ― | UART 6) | ― |
| Режим работы | ― | APC (CW) | ― |
| Ширина полосы модуляции | ― | 1 кГц 7) | ― |
| Входное напряжение питания | 4.8 В | 5 В | 5.3 В |
| Требования к внешнему источнику питания | ― | +5 В, пост. ток, 2.5 А | ― |
| Габаритные размеры | 50 × 30 × 18 мм 8) | ||
| Высота луча над основанием | ― | 10.4 мм | ― |
| Требуемый теплоотвод | ― | 2°C/Вт | ― |
| Оптимальная температура радиатора | 15°C | 20°C | 30°C |
| Время прогрева (холодный запуск) | 0.1 мин | 0.5 мин | 1 мин |
| Температурная стабилизация | ― | Внутренний TEC | ― |
| Защита от перегрева | ― | Да | ― |
| Температура хранения | -10°C … +50°C | ||
| Вес | 0.1 кг | 0.12 кг | 0.14 кг |
| Максимальное энергопотребление | 5 Вт | 10 Вт | 20 Вт |
| Гарантийный срок службы | 14 месяцев (10000 ч) 9) | ||
| Соответствие RoHS | Да | ||
| Класс лазерной безопасности | 4 | ||
| Соответствие стандартам ЕС | GPSD 2001/95/EC EMCD 2004/108/EC |
||
| OEM лазеры не соответствуют с (совместимы при использовании аксессуаров) | IEC60825-1:2014 | ||
1)Мощность может быть перестроена от виртуального значения в 0% до 100%. Однако, другие характеристики, такие как центральная длина волны, стабильность выходной мощности, контраст поляризации, форма пучка не гарантированы при уровнях мощности, отличающихся от значения из диапазона, установленного на заводе изготовителе. Значительно худшая стабильность мощности ожидается при очень низких уровнях мощности, например < 3% от указанной номинальной мощности.
2), 3)Долговременная стабильность мощности измеряется при постоянной температуре корпуса лазера (± 0.1°C) с использованием измерителя оптической мощности с входной полосой пропускания 10 Гц. Фактическое время измерения составляет от 20 секунд до 1 минуты.
4)Уровень шума измерен с помощью быстрого фотодиода с осциллографом. Общая ширина полосы пропускания системы составляет от 2 кГц до 20 МГц.
5)Для лазеров без интегрированного оптического изолятора.
6)Коммутационные боксы моделей AM-C8 и AM-C3 могут быть использованы для преобразования интерфейса управления из UART в USB или RS232.
7)TTL цифровая модуляция до 1 кГц.
8)Без учета контактов интерфейса управления и выходного окна/волокна лазера.
9)В зависимости от того, что наступит ранее. Лазер оснащен встроенным счетчиком часов работы.
Примечание: В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.
